[综合应用] s7-200电梯程序(含注解)

[复制链接]
山海致远 发表于 2012-11-17 23:48:11 | 显示全部楼层 |阅读模式
厂商
厂商: 西门子

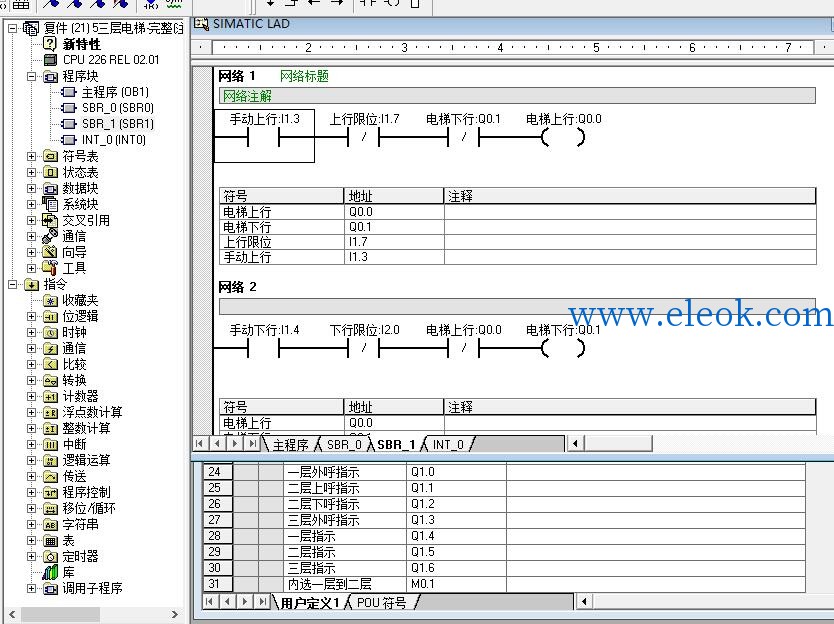

PLC程序下载: 电梯三层程序(含注释).zip (30.06 KB, 售价: 5 E币)
三层电梯的逻辑控制
(1)本题分值:60分
(2)考核时间:120min
(3)考核形式:实操
(4)具体考核要求
1. 定义
采用逻辑指令实现三层电梯的控制。
1.        系统描述
现有一台升降电梯,分为三层。电梯的上下运行和轿厢门的开关均采用接触器进行控制。
电梯的每一层都有平层信号(SQ1、SQ2、SQ3),在电梯的底层设有上行按钮SB1,二层设有上行按钮SB2和下行按钮SB3,顶层设有下行按钮SB4。在轿厢内部设有内选信号SB5、SB6、SB7用于选择三个楼层。
为了调试系统,设有手/自动转换开关SA1。当系统处于手动状态时,通过按钮SB8、SB9、SB10、SB11等控制电梯的上下运行和轿厢门的开关操作。
电梯设有限位保护,电梯的上行和下行设有限位开关SQ4、SQ5,轿厢门的开和关设有限位开关SQ6、SQ7。
2.        控制任务
(1)        上电时,电梯初始状态可以处于任意一层,默认为第一层。
(2)        当有外呼梯信号到来时,轿厢响应该呼梯信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时3S后自动关门。
(3)        当有内呼梯信号到来时,轿厢响应该呼梯信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时3S后自动关门。
(4)        在电梯轿厢运行过程中,轿厢上升或 途中,任何反方向下降或上升的外呼梯信号均不响应,但如果反响外呼梯信号前方向无其它内、外呼梯信号时,则电梯响应该外呼梯信号。例如:电梯轿厢子在一楼,将要运行到三楼,在此过程中可以响应二楼向上外呼梯信号,但不响应二层向下外呼梯信号。同时,电梯到达三层后再响应二层向下外呼梯信号。
(5)        电梯应具有最远反向外呼梯响应功能。例如:电梯轿厢在一楼,而同时又二层向下外呼梯,三层向下外呼梯,则电梯轿厢先去三楼响应三层向下外呼梯信号。
(6)        电梯未平层或运行时,开门按钮盒关门按钮均不起作用。电梯处于平层位置且轿厢停止运行后,按开门按钮轿厢门打开,按关门按钮轿厢门关闭。
(7)        在手动运行时,按动相应手动按钮,电梯手动运行。
3.        编写程序
根据系统的功能要求,完成下列操作。
(1)        根据现场设备,编制开关量输入/输出地址分配表,并画出相应的外部接线图。
(2)        根据现场提供的PLC,合理设置以下的系统参数。
a)        设置PLC与计算机通讯的波特率;
b)        设置PLC中定时器与计数器的比例;
c)        根据输入信号的类型,合理设置输入延时滤波,将输入滤波延时调整为12.8ms或16ms;
d)        设置PLC的掉电保持存储区。
(3)        编写PLC程序,注意程序的编写要求符合IEC61131-3标准规范。
4.        系统调试
a)        要求使用万用表检测系统的供电电源电压、输入端口电流、输出端口电压;
b)        使用万用表检测传感器信号,调整传感器的位置、灵敏度及极性;
c)        编写程序时要求给程序块、输入输出端口标明注释;
d)        调试时,要求使用时序图监控各个I/O端口的时序变化;
e)        要求使用在线监控功能检测各个I/O端口,内部寄存器的状态以及存储器的数值;
f)        要求使用强制指令测试各个输出端口的状态变化;
g)        要求使用断点进行程序的单步调试。
5.        操作要求
a)        在鉴定站提供的实训考试装置上,按照题目要求完成系统的设计。在使用计算机编写程序时,保存的文件名为工位号。
b)        按照系统功能的要求正确安装元器件,元件在配线板上布置要合理,安装要正确、紧固,布线要求横平竖直,应尽量避免交叉跨越,接线紧固、美观。
c)        操作过程中正确使用工具和仪表。
d)        设备组装与调试的工艺步骤合理,方法正确,PLC控制程序编写简明可靠,条理清晰,科学合理;参数设置可靠合理,符合技术规范和安全要求。
e)        完成工作任务的所有操作符合安全操作规程;工具摆放、导线线头等的处理,符合电工操作安全的要求;遵守考场纪律,尊重考场工作人员,爱惜考场的设备和器材,保持工位的整洁。
f)        编写程序完成控制要求中所有的功能,完成考核设备的整体调试。
g)        考核员在验收程序时完成相应的功能测试。
(说明:考试时间到,考生必须停止操作并离场等候,由考评员通知进场测试一次。)
6.        否定项说明:若考生出现下列情况之一,则本题成绩记为0分。
a)        现场设备的安装不能完成控制要求,未完成硬件的组装;
b)        验收测试时未出现于要求相符的动作过程或出现主要硬件严重损坏;
c)        在考试过程中使用移动的数字存储装置进行程序拷贝;
d)        考核时间到后仍继续操作或其它不服从考评员管理;

秋风瑟瑟 发表于 2013-4-17 07:10:52 | 显示全部楼层
顶起:lol。。。。。。。。
童叟无欺 发表于 2013-5-26 22:01:15 | 显示全部楼层
不错不错:),,,,,,,,,,,,,,,
明月 发表于 2013-6-20 15:15:39 | 显示全部楼层
记得我之前也作过,呵呵,下来看看。
1943 发表于 2013-6-23 20:51:10 | 显示全部楼层
支持了,加字
f1172008 发表于 2014-6-19 17:08:06 | 显示全部楼层

这个可以看看
yangt 发表于 2014-9-16 11:21:13 | 显示全部楼层
这个可以看看,好贵啊!
uruz2 发表于 2014-9-19 15:58:19 | 显示全部楼层

这个可以看看
popy 发表于 2015-6-15 14:22:34 | 显示全部楼层
看看 正研究这个问题
popy 发表于 2015-6-15 14:22:52 | 显示全部楼层
学习 学习啊
