例子：
R2 = 10K
1.1V: R1 = 10K x (1.1V - 0.8) / 0.8 => R1 = 3.75K => (1K + 2.7K)
5.0V: R1 = 10K x (5.0V - 0.8) / 0.8 => R1 = 52.5K = (1.5K + 51K)
st1s10_datasheet.pdf
(1.86 MB, 售价: 1 E币)
st1s10_pcb_schematic.pdf
(338.2 KB)

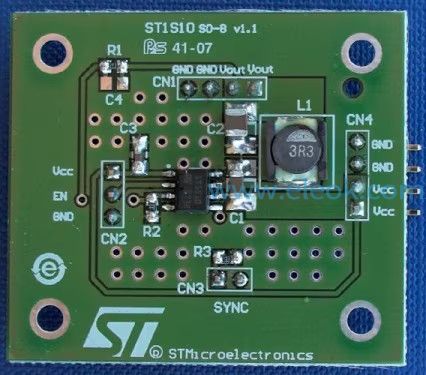

pcb和gerber图纸文件：
st1s10_pcb_gerber.zip
(106.83 KB, 售价: 1 E币)
附件压缩包内容：
ST1S10_SO-8_2-macro.APR_LIB
ST1S10_SO-8_2.apr
ST1S10_SO-8_2.DRL
ST1S10_SO-8_2.DRR
ST1S10_SO-8_2.EXTREP
ST1S10_SO-8_2.GBL
ST1S10_SO-8_2.GBO
ST1S10_SO-8_2.GBS
ST1S10_SO-8_2.GKO
ST1S10_SO-8_2.GTL
ST1S10_SO-8_2.GTP
ST1S10_SO-8_2.GTS
ST1S10_SO-8_2.LDP
ST1S10_SO-8_2.PCBDOC
ST1S10_SO-8_2.PCBDOC.htm
ST1S10_SO-8_2.pcbdoc_viewstate
ST1S10_SO-8_2.REP
ST1S10_SO-8_2.RUL
Status Report.Txt
STEVAL-ISA044V5.GTO
