45W TYPE-C PD移动电源方案 附电路原理图和程序IP2716+BQ25703A+IP2161+OC1702

[复制链接]
coolice 发表于 2023-7-30 02:26:19 | 显示全部楼层 |阅读模式
输入:
1、Lightning:   5V/2A
2、TYPE-C:   PD双向 5-20V (Max 45W)
输出:
1、TYPE-C:  支持TYPE-C PD3.0, QC3.0, MTK PE+1.1, DCP, FCP,SCP, AFC, BC1.2
PD3.0:    5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A
2、USB-A1:  支持QC3.0/QC2.0(Class A), FCP,AFC, SFCP 以及 Apple 2.4A, BC1.2 和三星 2.0A输出
3、USB-A2:  支持QC3.0/QC2.0(Class A), FCP,AFC, SFCP 以及 Apple 2.4A, BC1.2 和三星 2.0A输出
4、有两口及以上同时输出时,3个口都降为5V输出。
四颗LED灯
支持插入检测
电芯高低温保护
电池过充和过放保护功能
输出过压/欠压/过载/短路保护
电芯:3串锂电 9.0V-12.6V

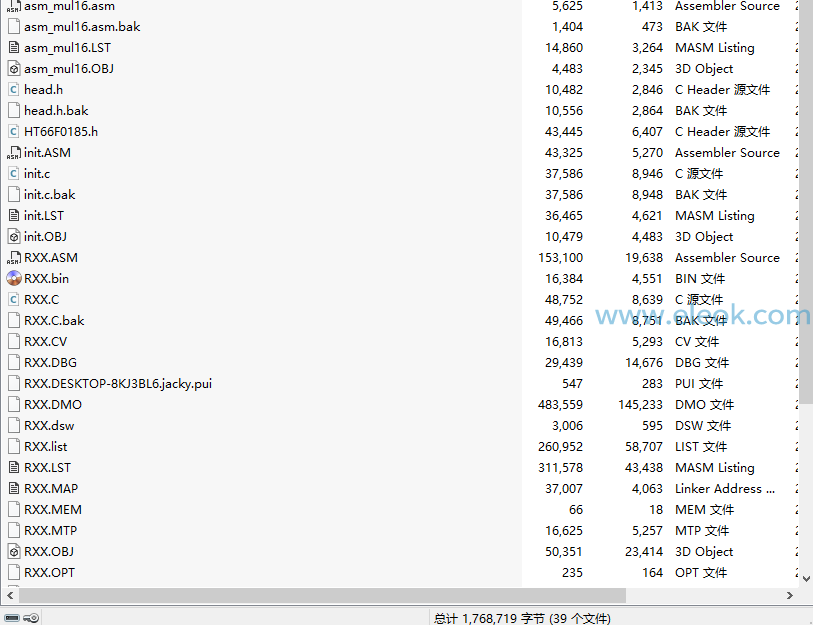

程序.zip (402.5 KB, 售价: 2 E币)

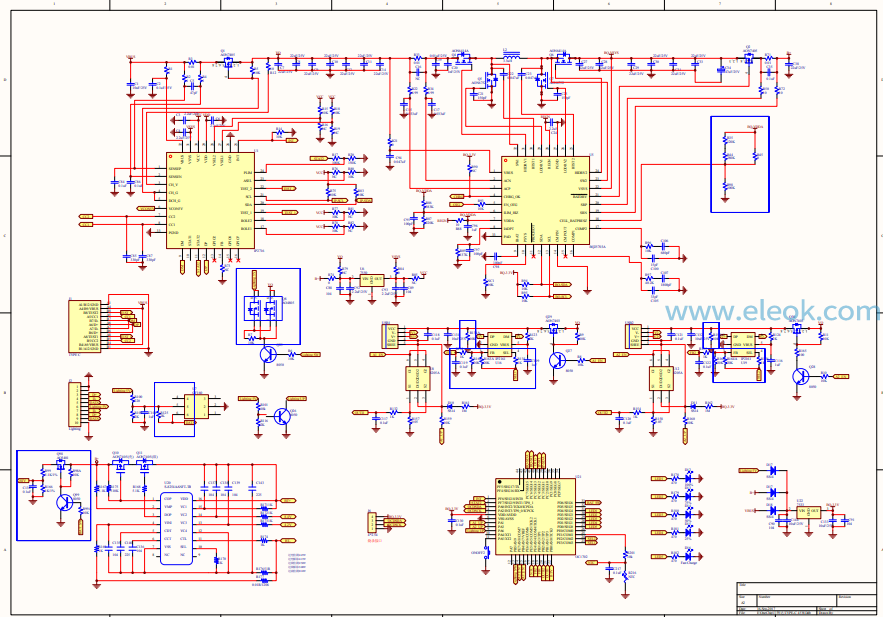

电路原理图如下:

Protel Schematic V1.2.pdf (104.03 KB)
