本文档将向您介绍 Modicon M241 Logic Controller 中提供的系统功能和变量。 M241 PLCSystem库包含的功能和变量可用于从控制器系统中获取信息及向控制器系统发送命令。本文档介绍 M241 PLCSystem 库的数据类型功能和变量。
文档下载：
Modicon M241 系统功能和变量 PLCSystem 库指南.pdf
(1.26 MB, 售价: 10 E币)
目录：
章 1 M241 系统变量 . . . . . . . . . . . . . . . . . . 11
1.1 系统变量：定义和使用 . . . . . . . . . . . . . . . . . . . . 12
了解系统变量 . . . . . . . . . . . . . . . . . . . . . . . . 13
使用系统变量 . . . . . . . . . . . . . . . . . . . . . . . . 15
1.2 PLC_R 和 PLC_W 结构 . . . . . . . . . . . . . . . . . . . 16
PLC_R：控制器只读系统变量 . . . . . . . . . . . . . . . . . 17
PLC_W：控制器读 / 写系统变量 . . . . . . . . . . . . . . . . 21
1.3 SERIAL_R 和 SERIAL_W 结构 . . . . . . . . . . . . . . . . 22
SERIAL_R[0...1]：串行线路只读系统变量 . . . . . . . . . . 23
SERIAL_W[0...1]：串行线路读 / 写系统变量 . . . . . . . . . 24
1.4 ETH_R 和 ETH_W 结构 . . . . . . . . . . . . . . . . . . . 25
ETH_R：以太网端口只读系统变量 . . . . . . . . . . . . . . . 26
ETH_W：以太网端口读 / 写系统变量 . . . . . . . . . . . . . . 30
1.5 TM3_MODULE_R 结构 . . . . . . . . . . . . . . . . . . . 31
TM3_MODULE_R[0...13]： TM3 模块只读系统变量. . . . . . . 31
1.6 PROFIBUS_R 结构 . . . . . . . . . . . . . . . . . . . . . 32
PROFIBUS_R： PROFIBUS 只读系统变量 . . . . . . . . . . . 32
1.7 CART_R 结构. . . . . . . . . . . . . . . . . . . . . . . . 33
CART_R_STRUCT：卡槽只读系统变量 . . . . . . . . . . . . 33
章 2 M241 系统功能 . . . . . . . . . . . . . . . . . . 35
2.1 M241 读取功能 . . . . . . . . . . . . . . . . . . . . . . . 36
GetImmediateFastInput：读取嵌入式专用 I/O 的输入 . . . . 37
GetRtc：获取实时时钟 . . . . . . . . . . . . . . . . . . . 38
IsFirstMastColdCycle：指示循环是否为第一个 MAST 冷启动循
环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
IsFirstMastCycle：指示循环是否为第一个 MAST 循环 . . . . 40
IsFirstMastWarmCycle：指示循环是否为第一个 MAST 热启动循
环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
2.2 M241 写入功能 . . . . . . . . . . . . . . . . . . . . . . . 43
PhysicalWriteFastOutputs：写入嵌入式专用 I/O 的快速输出. 44
SetRTCDrift：向 RTC 设置补偿值 . . . . . . . . . . . . . . 454 EIO0000001443 04/2014
2.3 M241 用户功能 . . . . . . . . . . . . . . . . . . . . . . . 47
DataFileCopy：复制文件命令 . . . . . . . . . . . . . . . . 48
ExecuteScript：脚本命令 . . . . . . . . . . . . . . . . . 51
2.4 TM3 读取功能 . . . . . . . . . . . . . . . . . . . . . . . . 53
TM3_GetModuleBusStatus：获取 TM3 模块总线状态 . . . . . 54
TM3_GetModuleInternalStatus：获取 TM3 模块内部状态 . . 55
章 3 M241 PLCSystem 库数据类型 . . . . . . . . . . . 57
3.1 PLC_R/W 系统变量数据类型 . . . . . . . . . . . . . . . . . 58
PLC_R_APPLICATION_ERROR：检测到的应用程序错误状态代码. 59
PLC_R_BOOT_PROJECT_STATUS：引导项目状态代码 . . . . . 60
PLC_R_IO_STATUS： I/O 状态代码 . . . . . . . . . . . . . . 61
PLC_R_SDCARD_STATUS： SD 卡插槽状态代码 . . . . . . . . 62
PLC_R_STATUS：控制器状态代码 . . . . . . . . . . . . . . 63
PLC_R_STOP_CAUSE：从 RUN 状态向其他状态转换的原因代码 . 64
PLC_R_TERMINAL_PORT_STATUS：编程端口连接状态代码 . . 65
PLC_R_TM3_BUS_STATE： TM3 总线状态代码 . . . . . . . . . 66
PLC_W_COMMAND：控制命令代码 . . . . . . . . . . . . . . 67
3.2 DataFileCopy 系统变量数据类型 . . . . . . . . . . . . . . . . 68
DataFileCopyError：检测到的错误代码 . . . . . . . . . . . . . 69
DataFileCopyLocation：位置代码 . . . . . . . . . . . . . . . 70
3.3 ExecScript 系统变量数据类型 . . . . . . . . . . . . . . . . . 71
ExecuteScriptError：检测到的错误代码 . . . . . . . . . . . . . 71
3.4 ETH_R/W 系统变量数据类型 . . . . . . . . . . . . . . . . . 72
ETH_R_FRAME_PROTOCOL：帧传输协议代码. . . . . . . . . 73
ETH_R_IP_MODE： IP 地址源代码. . . . . . . . . . . . . . . 74
ETH_R_PORT_DUPLEX_STATUS：传输模式代码 . . . . . . . 75
ETH_R_PORT_IP_STATUS：以太网 TCP/IP 端口状态代码 . . . . 76
ETH_R_PORT_LINK_STATUS：通讯链路状态代码 . . . . . . . 77
ETH_R_PORT_SPEED：以太网端口的通讯速度代码. . . . . . . 78
ETH_R_RUN_IDLE： Ethernet/IP 运行和空闲状态代码 . . . . . . 79
3.5 TM3_MODULE_R 系统变量数据类型 . . . . . . . . . . . . . . 80
TM3_ERR_CODE：检测到 TM3 扩展模块错误代码 . . . . . . . 81
TM3_MODULE_R_ARRAY_TYPE： TM3 扩展模块读取数组类型. . 82
TM3_MODULE_STATE： TM3 扩展模块状态代码 . . . . . . . . 83
3.6 卡槽系统变量数据类型 . . . . . . . . . . . . . . . . . . . . 84
CART_R_ARRAY_TYPE：卡槽读取数组类型 . . . . . . . . . . 85
CART_R_MODULE_ID：卡槽读取模块标识符 . . . . . . . . . . 86
CART_R_STATE：卡槽读取状态 . . . . . . . . . . . . . . . 87EIO0000001443 04/2014 5
3.7 系统功能数据类型 . . . . . . . . . . . . . . . . . . . . . . 88
IMMEDIATE_ERR_TYPE： GetImmediateFastInput 读取嵌入式
专用 I/O 代码的输入 . . . . . . . . . . . . . . . . . . . . . 89
RTCSETDRIFT_ERROR：检测到的 SetRTCDrift 功能错误代码. 90
附录 . . . . . . . . . . . . . . . . . . . . . . 91
附录 A 功能和功能块表示形式 . . . . . . . . . . . . . . . 93
功能与功能块的区别 . . . . . . . . . . . . . . . . . . . . . 94
如何通过 IL 语言使用功能或功能块 . . . . . . . . . . . . . . 95
如何通过 ST 语言使用功能或功能块 . . . . . . . . . . . . . . 99
术语表 . . . . . . . . . . . . . . . . . . . . . . 103
索引 . . . . . . . . . . . . . . . . . . . . . . 109

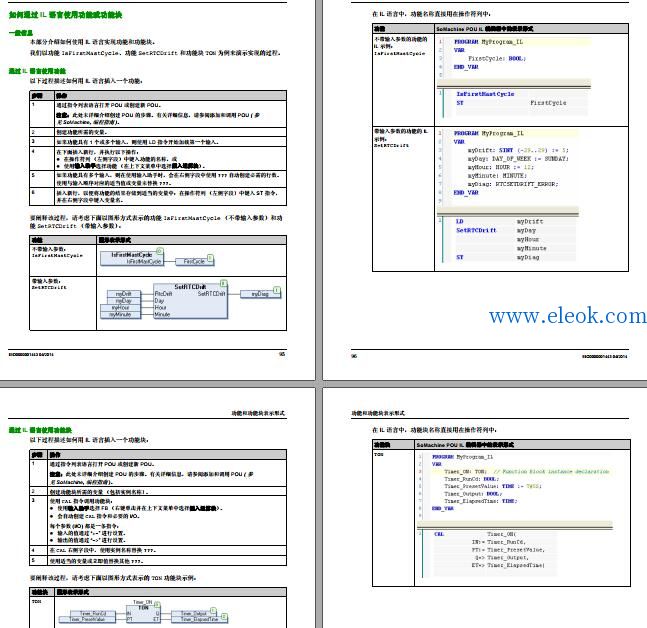

部分内容截图：
