完整资料下载：
stm32 keil C程序源码.zip
(10.07 MB, 售价: 5 E币)
上位机源码C#.zip
(9.84 MB, 售价: 5 E币)
硬件PCB及模块电路仿真.zip
(2.77 MB, 售价: 5 E币)
设计文档.zip
(60.62 KB)
设计文档附件内容：
STM32示波器通信协议.xlsx
增益计算表.xlsx
用四个字节十六进制数表示单精度浮点数.docx
示波器时间表.docx
设计指标.docx
硬件pcb及模块电路仿真附件内容：
电平平移.ms12
示波器AD板.pdf
示波器AD板最终实物版图.PcbDoc
示波器上层板.pdf
示波器上层板最终实物版图.PcbDoc
示波器前端电路.ms12
耦合——衰减电路.ms12
设计指标：
主控：STM32F103ZET6
液晶屏：4.3寸TFT480×272 65K彩色LCD显示屏 FSMC
AD：12位1MHz采样率
最高实时取样率：1MSa/s 12Bits
取样缓冲器深度：5K
垂直灵敏度： 5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
水平时基范围：2S,1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS
输入阻抗： ≥1MΩ
最高输入电压： 30Vpp
耦合方式： AC/DC
触发功能： 实现自动、常规、单次触发方式 ,上升或下降边沿触发
参数计算： 频率、周期、占空比、交流峰-峰值、平均值、光标追踪显示
RUN/STOP
功能：
1、波形发生器：使用STM32一路DA实现正弦，三角波，方波，白噪声输出。 任意一种波形幅值在0-3.3V任意可调、频率在一定范围任意可调、方波占空比可调。调节选项可以通过触摸屏完成设置。
2、SD卡存储： SD卡波形存储输出，能够对当前屏幕截屏，以JPG格式存储在SD卡上。能够存储1S内的波形数据，可以随时调用查看。
3、数据传输： 用C#编写上位机，通过串口完成对下位机的控制。（1）实现STOP/RUN功能（2）输出波形电压、时间参数（3）控制截屏（4）控制波形发生器（5）控制完成FFT（6）波形的存储和显示
4、图形接口： UCGUI
2、水平扫速： 250 ns*、500ns、1μs、5 μs、10μs、50μs、500 μs、5ms 、50ms
3、垂直电压灵敏度：10mV/div, 20mV/div, 50mV/div, 0.1V/div, 0,2V/div, 0.5V/div, 1V/div,
2V/div, 5V/div
4、被测信号的各种参数屏幕显示，包括频率、电压峰峰值等。

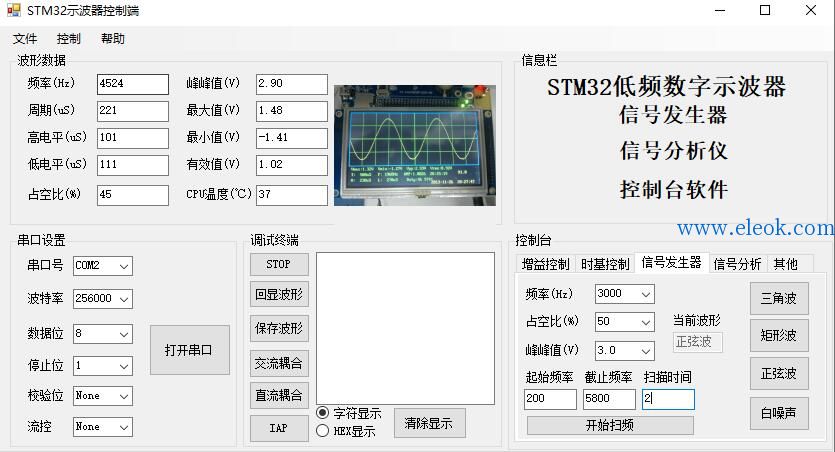

这是上位机的程序

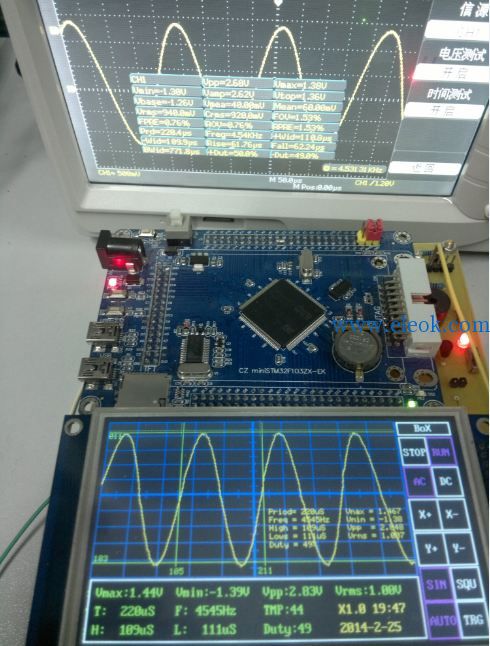

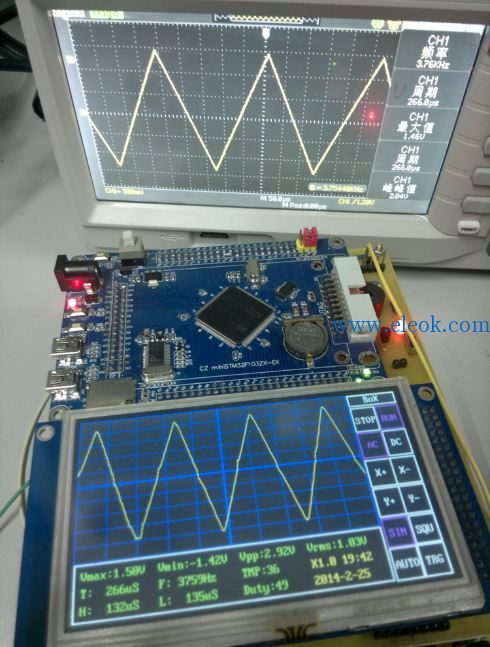

测试时候的照片

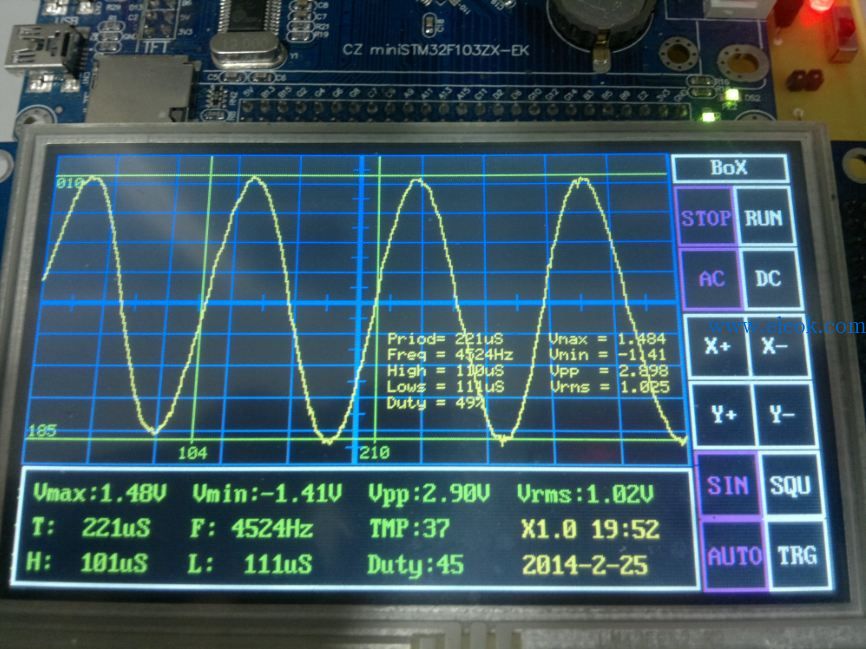

测试正弦波

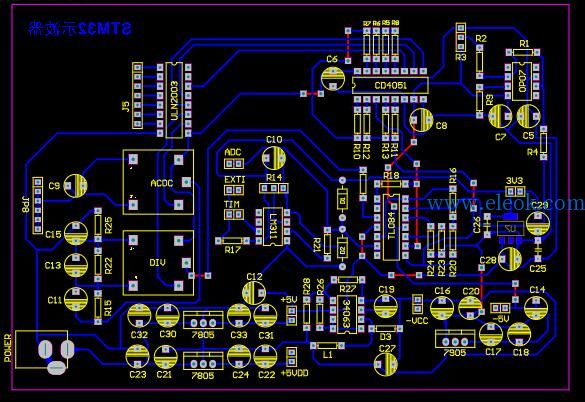

PCB

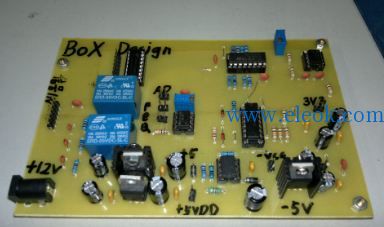

模拟电路板

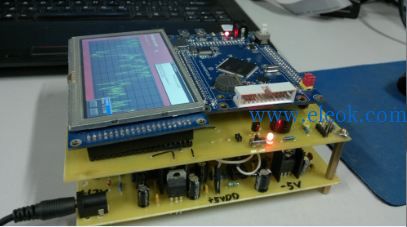

侧面的照片
部分源码：(完整源码见相关附件)
- #include "stm32f10x.h"
- #include "adc.h"
- #include "oscilloscope.h"
- #include "ucos_ii.h"
- #include "tft_api.h"
- /*-----------------------------------------
- 声明变量
- ------------------------------------------*/
- extern WaveType WaveInfo;
- extern WaveMode WaveCtrl;
- volatile u16 ADCConvertedValue[SAMPDEPTH];//AD转换缓冲区,占用RAM 0.8KB
- /*-----------------------------------------
- ADC1端口初始化
- ------------------------------------------*/
- void ADC1_GPIO_Init(void)
- {
- GPIO_InitTypeDef IO_Init;
- RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
- RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOC,ENABLE);
- //C1模拟输入
- IO_Init.GPIO_Pin = GPIO_Pin_1;
- IO_Init.GPIO_Mode = GPIO_Mode_AIN;
- GPIO_Init(GPIOC,&IO_Init);
- }
- /* #define ADC1_DR_Address ((unsigned int)0x40012400+0x4c) */
- /* unsigned short int ADC1_DMA_Value; */
- /*--------------------------------------------------
- 函数说明:配置ADC1完成AD采集,是本示波器最核心的部分.
- 配置方案:ADC1由TIM3提供的触发事件进行触发AD转换,控
- 制TIM3的速率就可以完成采样率的改变.同时采
- 用DMA完成数据传输,注入通道1完成内部温度传
- 感器AD采集.
- --------------------------------------------------*/
- void ADC1_Mode_Config(void)
- {
- //配置DMA
- DMA_InitTypeDef DMA_csh;
- ADC_InitTypeDef ADC_csh;
- TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
- NVIC_InitTypeDef NVIC_InitStructure;
- DMA_DeInit(DMA1_Channel1); //DMA复位,通道1
- DMA_csh.DMA_PeripheralBaseAddr = ADC1_DR_Address; //ADC1地址
- DMA_csh.DMA_MemoryBaseAddr = (unsigned int)ADCConvertedValue; //内存地址
- DMA_csh.DMA_DIR = DMA_DIR_PeripheralSRC;
- DMA_csh.DMA_BufferSize = SAMPDEPTH; //缓冲大小为采样深度
- DMA_csh.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址固定
- DMA_csh.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址自增
- DMA_csh.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
- DMA_csh.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
- DMA_csh.DMA_Mode = DMA_Mode_Circular; //循环传输
- DMA_csh.DMA_Priority = DMA_Priority_High; //DMA优先级高
- DMA_csh.DMA_M2M = DMA_M2M_Disable;
- DMA_Init(DMA1_Channel1,&DMA_csh); //写入DMA1配置参数
- DMA_Cmd(DMA1_Channel1,ENABLE); //使能DMA1通道1
- DMA_ITConfig(DMA1_Channel1,DMA_IT_TC,ENABLE); //使能DMA CH1中断
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
- NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel1_IRQn;
- NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
- NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
- NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
- NVIC_Init(&NVIC_InitStructure);
- //配置TIM3工作在18MHz,为AD提供触发
- RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
- TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
- TIM_TimeBaseStructure.TIM_Period = 1;
- TIM_TimeBaseStructure.TIM_Prescaler = 99; //工作在18M，每格最大值时，不至于溢出
- TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
- TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
- TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);
- TIM_SelectOutputTrigger(TIM3,TIM_TRGOSource_Update); //使用TIM3事件更新作为ADC触发
-
- //配置ADC
- ADC_csh.ADC_Mode = ADC_Mode_Independent; //独立ADC模式
- ADC_csh.ADC_ScanConvMode = DISABLE; //关闭扫描模式
- ADC_csh.ADC_ContinuousConvMode = DISABLE; //连续AD转换开启
- ADC_csh.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T3_TRGO; //由TIM3提供的触发事件进行触发AD转换
- ADC_csh.ADC_DataAlign = ADC_DataAlign_Right; //数据右对齐
- ADC_csh.ADC_NbrOfChannel = 1; //要转换的通道数目1
- ADC_Init(ADC1,&ADC_csh); //写入ADC1配置参数
- ADC_RegularChannelConfig(ADC1,ADC_Channel_11,1,ADC_SampleTime_1Cycles5);//采样速率1M
- ADC_DMACmd(ADC1,ENABLE); //使能ADC1 DMA
- ADC_ExternalTrigConvCmd(ADC1,ENABLE); //打开ADC1外部触发
-
- ADC_InjectedChannelConfig(ADC1,ADC_Channel_16,1,ADC_SampleTime_239Cycles5); //配置ADC1通道16为注入通道1
- ADC_ExternalTrigInjectedConvConfig(ADC1,ADC_ExternalTrigInjecConv_None); //软件触发注入通道的转换
- ADC_TempSensorVrefintCmd(ENABLE); //使能温度传感器
- ADC_Cmd(ADC1,ENABLE); //使能ADC1
- ADC_ResetCalibration(ADC1); //复位校准寄存器
- while(ADC_GetResetCalibrationStatus(ADC1)); //等待校准寄存器复位完成
- ADC_StartCalibration(ADC1); //开始校准
- while(ADC_GetCalibrationStatus(ADC1)); //等待校准完成
- TIM_Cmd(TIM3,ENABLE);
- }
- /*-----------------------------------------
- 函数说明:通过注入通道1转换内部温度传感器
- AD值,读取10次有效数据取平均返回
- ------------------------------------------*/
- u16 GetTempSensor(void)
- {
- u16 temp=0,i,k=0;
- for(i=0; i<10; )
- {
- ADC_SoftwareStartInjectedConvCmd(ADC1,ENABLE); //软件触发注入通道的转换
- k = (0x6EE - ADC_GetInjectedConversionValue(ADC1,ADC_InjectedChannel_1)) / 0x05 + 25;
- if(k>0 && k<100)
- {
- temp += k;
- i++;
- }
- }
- temp /= 10;
- return temp;
- }
- /*-----------------------------------------
- 函数说明:ADC1初始化
- ------------------------------------------*/
- void ADC1_Init(void)
- {
- ADC1_GPIO_Init();
- ADC1_Mode_Config();
- }
- /*-----------------------------------------
- 函数说明:ADC传输DMA通道1中断服务程序
- DMA把AD值传输到缓冲区完成后关闭定
- 时器3(作为触发AD转换的定时器)同时
- 置更新完成标志位为1,开定时器3在应
- 用中开启.
- ------------------------------------------*/
- void DMA1_Channel1_IRQHandler()
- {
- OSIntNesting++;
- DMA_ClearFlag(DMA1_FLAG_TC1); //清除DMA传输完成中断
- TIM_Cmd(TIM3,DISABLE); //关闭TIM3
- WaveCtrl.UpdatTrue = 1; //已经完成一次波形FIFO,可以批量读出数据
- OSIntExit();
- }
- /*-----------------------------------------
- 函数说明:擦除AD缓冲区
- ------------------------------------------*/
- void Earse_AD_FIFO(void)
- {
- uint32_t i;
- for(i=0; i<sampdepth; i++)
- {
- ADCConvertedValue[i] = 0;
- }
- }
- ++++++完整密码详见附件+++++++

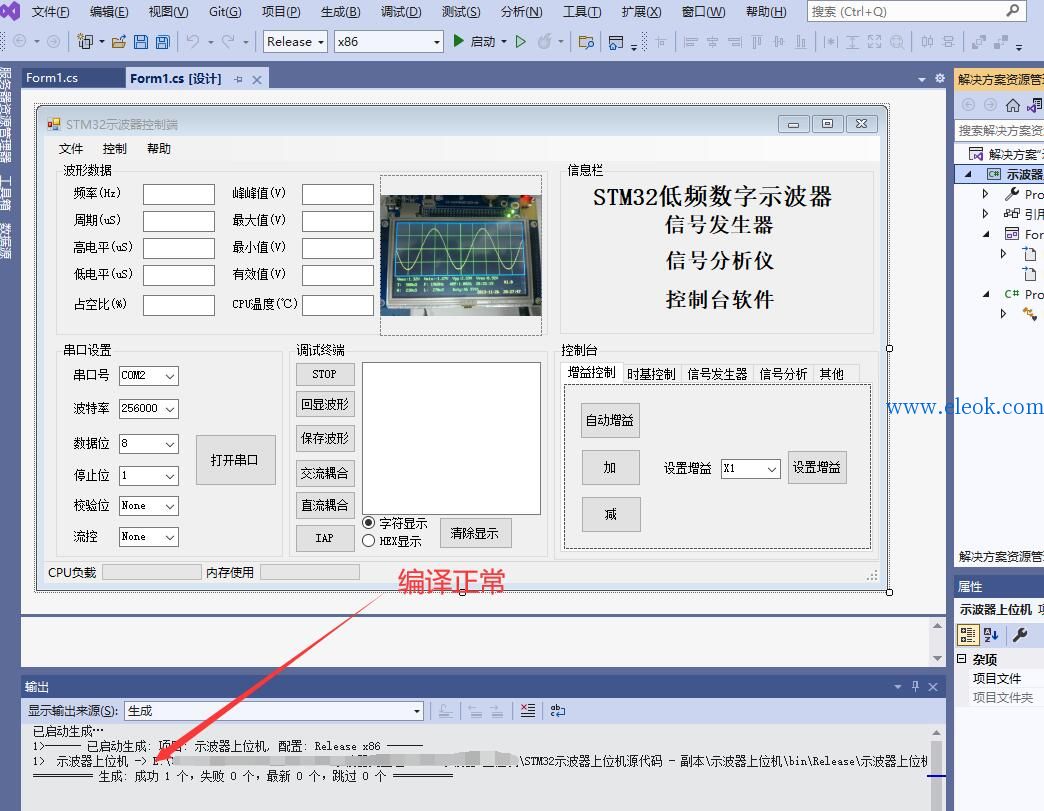

上位机支持用visual studio 2022进行编译

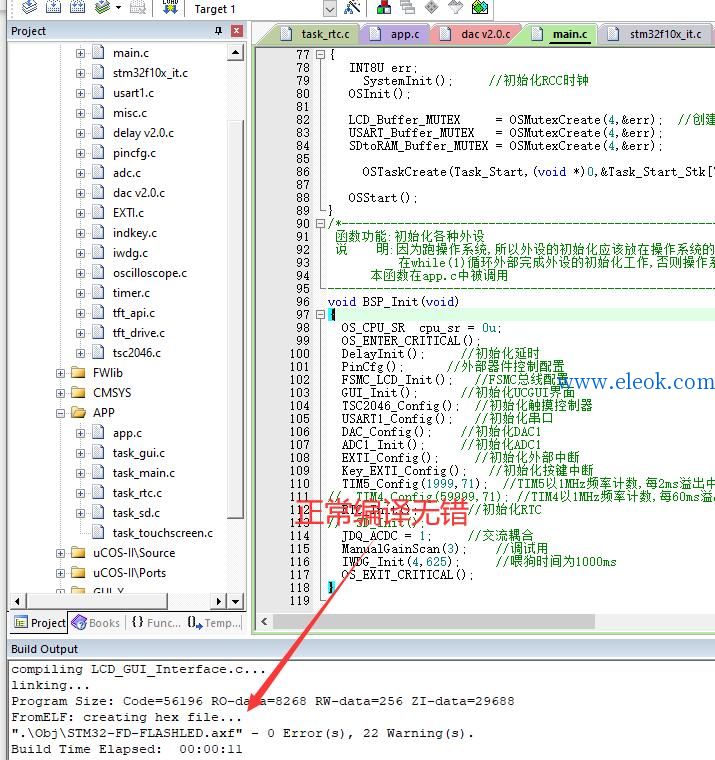

Keil MDK 5编译无措
