STM32数字示波器的设计(PCB+SCH文件)含仿真及源码

本例程在 奋斗版STM32开发板V2,V2.1，V3，V5及MINI上调试通过
演示的是3个蓝色LED（LED1-LED3) 轮流闪烁
    定义：
    LED1-LED3 ---V6——V8
    V6----- PB5-LED1
    V7----- PD6-LED2（仅V2，V2.1 V3  V5板）
    V8----- PD3-LED3（仅V2，V2.1 V3  V5板）
下面是STM32 数字示波器的设计(pcb sch)含仿真，及源码
硬件设计.zip (2.65 MB, 售价: 2 E币)

2021-8-17 11:31 上传

点击文件名下载附件

源代码.zip (9.86 MB, 售价: 2 E币)

2021-8-17 11:31 上传

点击文件名下载附件

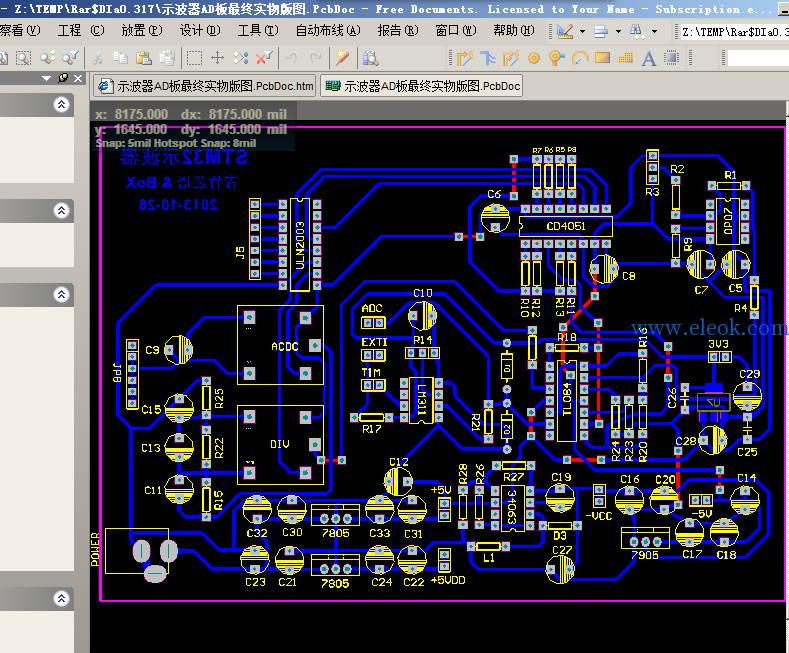

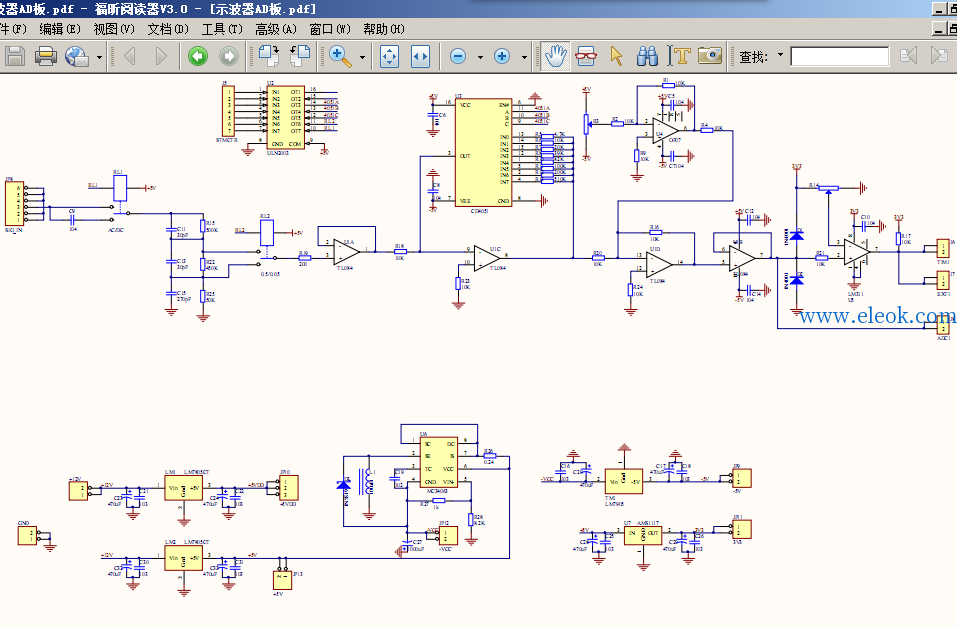

STM32 数字示波器的设计示波器AD板

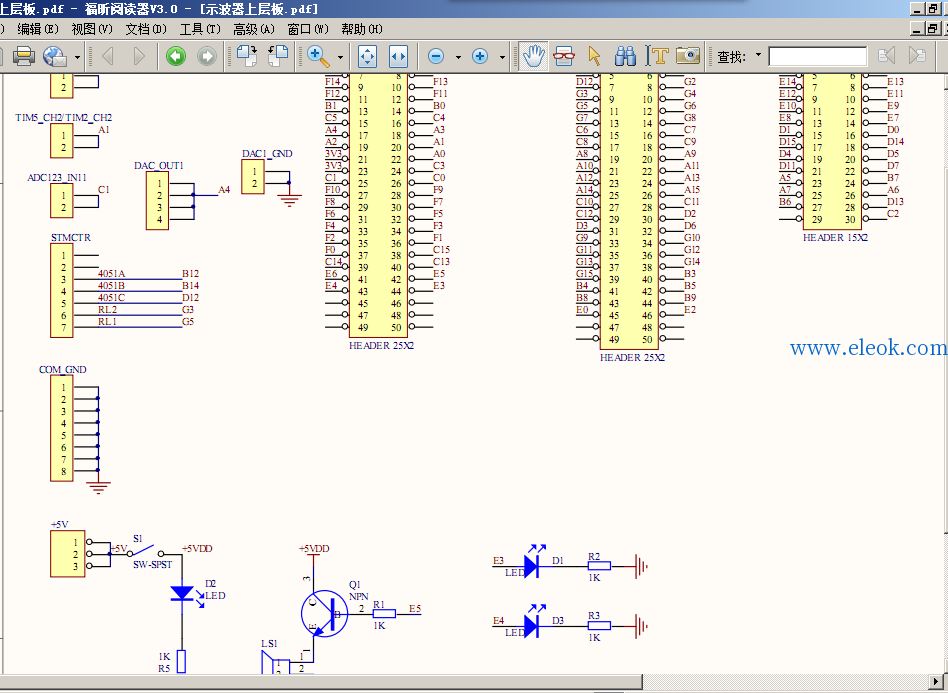

示波器上层板


adc.c文件源码：

1. /*---------------------------------------------------------

2.                   ADC配置驱动程序

3.         说明: 示波器AD采样配置,经过初步测试,AD采样速率为1.286M

4.               正弦波最大不失真测量频率300kHz

5.                   三角波最大不失真测量频率150kHz

6.                   矩形波最大不失真测量频率100kHz

7. ---------------------------------------------------------*/

8. #include "stm32f10x.h"

9. #include "adc.h"

10. #include "oscilloscope.h"

11. #include "ucos_ii.h"

12. #include "tft_api.h"

13. /*-----------------------------------------

14.                             声明变量

15. ------------------------------------------*/

16. extern WaveType WaveInfo;

17. extern WaveMode WaveCtrl;

18. volatile u16 ADCConvertedValue[SAMPDEPTH];//AD转换缓冲区,占用RAM 0.8KB

19.

20. /*-----------------------------------------

21.                             ADC1端口初始化

22. ------------------------------------------*/

23. void ADC1_GPIO_Init(void)

24. {

25.         GPIO_InitTypeDef IO_Init;

26.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);

27.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOC,ENABLE);

28.         //C1模拟输入

29.         IO_Init.GPIO_Pin = GPIO_Pin_1;

30.         IO_Init.GPIO_Mode = GPIO_Mode_AIN;

31.         GPIO_Init(GPIOC,&IO_Init);

32. }

33.

34. /* #define ADC1_DR_Address ((unsigned int)0x40012400+0x4c) */

35. /* unsigned short int ADC1_DMA_Value; */

36. /*--------------------------------------------------

37. 函数说明:配置ADC1完成AD采集,是本示波器最核心的部分.

38. 配置方案:ADC1由TIM3提供的触发事件进行触发AD转换,控

39.                   制TIM3的速率就可以完成采样率的改变.同时采

40.                   用DMA完成数据传输,注入通道1完成内部温度传

41.                   感器AD采集.

42. --------------------------------------------------*/

43. void ADC1_Mode_Config(void)

44. {

45.         //配置DMA

46.         DMA_InitTypeDef DMA_csh;

47.         ADC_InitTypeDef ADC_csh;

48.         TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

49.         NVIC_InitTypeDef NVIC_InitStructure;

50.

51.         DMA_DeInit(DMA1_Channel1);                                             //DMA复位,通道1

52.         DMA_csh.DMA_PeripheralBaseAddr = ADC1_DR_Address;  //ADC1地址

53.         DMA_csh.DMA_MemoryBaseAddr = (unsigned int)ADCConvertedValue;  //内存地址

54.         DMA_csh.DMA_DIR = DMA_DIR_PeripheralSRC;

55.         DMA_csh.DMA_BufferSize = SAMPDEPTH;                                            //缓冲大小为采样深度

56.         DMA_csh.DMA_PeripheralInc = DMA_PeripheralInc_Disable;  //外设地址固定

57.         DMA_csh.DMA_MemoryInc = DMA_MemoryInc_Enable;                         //内存地址自增

58.         DMA_csh.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

59.         DMA_csh.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;

60.         DMA_csh.DMA_Mode = DMA_Mode_Circular;                                          //循环传输

61.         DMA_csh.DMA_Priority = DMA_Priority_High;                                  //DMA优先级高

62.         DMA_csh.DMA_M2M = DMA_M2M_Disable;

63.         DMA_Init(DMA1_Channel1,&DMA_csh);                                                  //写入DMA1配置参数

64.         DMA_Cmd(DMA1_Channel1,ENABLE);                                                           //使能DMA1通道1

65.         DMA_ITConfig(DMA1_Channel1,DMA_IT_TC,ENABLE);                        //使能DMA CH1中断

66.

67.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

68.         NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel1_IRQn;

69.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

70.         NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;

71.         NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

72.         NVIC_Init(&NVIC_InitStructure);

73.

74.         //配置TIM3工作在18MHz,为AD提供触发

75.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);

76.         TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);

77.         TIM_TimeBaseStructure.TIM_Period = 1;

78.         TIM_TimeBaseStructure.TIM_Prescaler = 99;         //工作在18M，每格最大值时，不至于溢出

79.         TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;

80.         TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

81.         TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);

82.         TIM_SelectOutputTrigger(TIM3,TIM_TRGOSource_Update); //使用TIM3事件更新作为ADC触发

83.

84.         //配置ADC

85.         ADC_csh.ADC_Mode = ADC_Mode_Independent;                  //独立ADC模式

86.     ADC_csh.ADC_ScanConvMode = DISABLE;                           //关闭扫描模式

87.         ADC_csh.ADC_ContinuousConvMode = DISABLE;                  //连续AD转换开启

88.         ADC_csh.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T3_TRGO;  //由TIM3提供的触发事件进行触发AD转换

89.         ADC_csh.ADC_DataAlign = ADC_DataAlign_Right;         //数据右对齐

90.         ADC_csh.ADC_NbrOfChannel = 1;                                          //要转换的通道数目1

91.         ADC_Init(ADC1,&ADC_csh);                                                   //写入ADC1配置参数

92.         ADC_RegularChannelConfig(ADC1,ADC_Channel_11,1,ADC_SampleTime_1Cycles5);//采样速率1M

93.         ADC_DMACmd(ADC1,ENABLE);                                                 //使能ADC1 DMA

94.         ADC_ExternalTrigConvCmd(ADC1,ENABLE);                        //打开ADC1外部触发

95.

96.         ADC_InjectedChannelConfig(ADC1,ADC_Channel_16,1,ADC_SampleTime_239Cycles5);         //配置ADC1通道16为注入通道1

97.         ADC_ExternalTrigInjectedConvConfig(ADC1,ADC_ExternalTrigInjecConv_None);         //软件触发注入通道的转换

98.         ADC_TempSensorVrefintCmd(ENABLE);                                                                                         //使能温度传感器

99.

100.         ADC_Cmd(ADC1,ENABLE);                                                         //使能ADC1

101.         ADC_ResetCalibration(ADC1);                                                  //复位校准寄存器

102.         while(ADC_GetResetCalibrationStatus(ADC1));     //等待校准寄存器复位完成

103.         ADC_StartCalibration(ADC1);                                                  //开始校准

104.         while(ADC_GetCalibrationStatus(ADC1));                         //等待校准完成

105.         TIM_Cmd(TIM3,ENABLE);

106. }

107. /*-----------------------------------------

108. 函数说明:通过注入通道1转换内部温度传感器

109.                   AD值,读取10次有效数据取平均返回

110. ------------------------------------------*/

111. u16 GetTempSensor(void)

112. {

113.         u16 temp=0,i,k=0;

114.         for(i=0; i<10; )

115.         {

116.                 ADC_SoftwareStartInjectedConvCmd(ADC1,ENABLE);        //软件触发注入通道的转换

117.                 k = (0x6EE - ADC_GetInjectedConversionValue(ADC1,ADC_InjectedChannel_1)) / 0x05 + 25;

118.                 if(k>0 && k<100)

119.                 {

120.                         temp += k;

121.                         i++;

122.                 }

123.         }

124.         temp /= 10;

125.         return temp;

126. }

127. /*-----------------------------------------

128. 函数说明:ADC1初始化

129. ------------------------------------------*/

130. void ADC1_Init(void)

131. {

132.         ADC1_GPIO_Init();

133.         ADC1_Mode_Config();

134. }

135. /*-----------------------------------------

136. 函数说明:ADC传输DMA通道1中断服务程序

137.                   DMA把AD值传输到缓冲区完成后关闭定

138.                   时器3(作为触发AD转换的定时器)同时

139.                   置更新完成标志位为1,开定时器3在应

140.                   用中开启.

141. ------------------------------------------*/

142. void DMA1_Channel1_IRQHandler()

143. {

144.       OSIntNesting++;

145.       DMA_ClearFlag(DMA1_FLAG_TC1);        //清除DMA传输完成中断

146.       TIM_Cmd(TIM3,DISABLE);                //关闭TIM3

147.       WaveCtrl.UpdatTrue = 1;                //已经完成一次波形FIFO,可以批量读出数据

148.       OSIntExit();

149. }

150. /*-----------------------------------------

151. 函数说明:擦除AD缓冲区

152. ------------------------------------------*/

153. void Earse_AD_FIFO(void)

154. {

155.         uint32_t i;

156.         for(i=0; i<SAMPDEPTH; i++)

157.         {

158.                 ADCConvertedValue[i] = 0;

159.         }

160. }

复制代码

主程序：

1. /*------------------------------------------------------------------------------------

2.                                                                    STM32示波器

3. 硬件平台:

4.                         主控器: STM32F103ZET6 64K RAM 512K ROM

5.                         屏幕器: SSD1963

6.                         分辨率: 480x272 16位色

7.                    触摸屏: TSC2046

8.                         模拟电路: OP  - TL084

9.                                           OP  - u741

10.                                           SW  - CD4051

11.                                           CMP - LM311

12.                                           PWR - LM7805

13.                                               - LM7905

14.                                                   - MC34063

15.                                                   - AMS1117-3.3

16.                                           DRI - ULN2003

17.                         继电器：信号继电器

18.                     电源:   DC +12V

19.

20. 软件平台:

21.                         开发环境: RealView MDK-ARM uVision4.10

22.                         C编译器 : ARMCC

23.                         ASM编译器:ARMASM

24.                         连接器:   ARMLINK

25.                         实时内核: uC/OS-II 2.90实时操作系统

26.                         GUI内核 : uC/GUI   3.90图形用户接口

27.                         底层驱动: 各个外设驱动程序

28.

29.         ROM Size = Code + RO-data +RW-data

30.         RAM Size = RW-data + ZI-data

31.         Program Size: Code=56024 RO-data=8272 RW-data=256 ZI-data=29912

32. 版本: V1.0 - 2013/11/9

33.        V1.1 - 2014/2/8

34.            V3.0 - 2014/2/19

35. -------------------------------------------------------------------------------------*/

36. #include "stm32f10x.h"

37. #include "ucos_ii.h"

38. #include "app.h"

39. #include "GUI.h"

40.

41. #include "usart1.h"

42. #include "pincfg.h"

43. #include "delay.h"

44. #include "tft_api.h"

45. #include "dac.h"

46. #include "adc.h"

47. #include "iwdg.h"

48. #include "timer.h"

49. #include "EXTI.H"

50. #include "oscilloscope.h"

51. #include "indkey.h"

52. #include "tsc2046.h"

53.

54. #include "task_rtc.h"

55. #include "task_gui.h"

56. #include "task_sd.h"

57.

58.

59. /*-----------------------------------------

60.                                 声明起始任务栈

61. ------------------------------------------*/

62. OS_STK  Task_Start_Stk[TASK_START_STK_SIZE];

63.

64. /*-----------------------------------------

65. 因为涉及到对共享资源的访问,创建互斥信号量

66. ------------------------------------------*/

67. OS_EVENT *LCD_Buffer_MUTEX;

68. OS_EVENT *USART_Buffer_MUTEX;

69. OS_EVENT *SDtoRAM_Buffer_MUTEX;

70. /*-----------------------------------------

71.                                 主 函 数

72. ------------------------------------------*/

73. int main(void)

74. {

75.          INT8U err;

76.      SystemInit();                 //初始化RCC时钟

77.          OSInit();

78.

79.          LCD_Buffer_MUTEX     = OSMutexCreate(4,&err);        //创建3个共享资源互斥信号量

80.          USART_Buffer_MUTEX   = OSMutexCreate(4,&err);

81.          SDtoRAM_Buffer_MUTEX = OSMutexCreate(4,&err);

82.

83.      OSTaskCreate(Task_Start,(void *)0,&Task_Start_Stk[TASK_START_STK_SIZE-1],TASK_START_PRIO); //起始任务

84.

85.          OSStart();

86. }

87. /*-------------------------------------------------------------------------------

88. 函数功能:初始化各种外设

89. 说    明:因为跑操作系统,所以外设的初始化应该放在操作系统的初始任务中完成,不能

90.           在while(1)循环外部完成外设的初始化工作,否则操作系统可能无法启动.

91.                   本函数在app.c中被调用

92. -------------------------------------------------------------------------------*/

93. void BSP_Init(void)

94. {

95.         OS_CPU_SR  cpu_sr = 0u;

96.         OS_ENTER_CRITICAL();

97.         DelayInit();                 //初始化延时

98.         PinCfg();                         //外部器件控制配置

99.         FSMC_LCD_Init();         //FSMC总线配置

100.         GUI_Init();                         //初始化UCGUI界面

101.         TSC2046_Config();         //初始化触摸控制器

102.         USART1_Config();         //初始化串口

103.         DAC_Config();                 //初始化DAC1

104.         ADC1_Init();                 //初始化ADC1

105.         EXTI_Config();                 //初始化外部中断

106.         Key_EXTI_Config();         //初始化按键中断

107.         TIM5_Config(1999,71);  //TIM5以1MHz频率计数,每2ms溢出中断

108. //        TIM4_Config(59999,71); //TIM4以1MHz频率计数,每60ms溢出中断

109.         RTC_Init();                            //初始化RTC

110. //        SD_Init();

111.         JDQ_ACDC = 1;                  //交流耦合

112.         ManualGainScan(3);    //调试用

113.         IWDG_Init(4,625);     //喂狗时间为1000ms

114.         OS_EXIT_CRITICAL();

115. }

复制代码

【必读】版权免责声明

1、本主题所有言论和内容纯属会员个人意见，与本论坛立场无关。2、本站对所发内容真实性、客观性、可用性不做任何保证也不负任何责任，网友之间仅出于学习目的进行交流。3、对提供的数字内容不拥有任何权利，其版权归原著者拥有。请勿将该数字内容进行商业交易、转载等行为，该内容只为学习所提供，使用后发生的一切问题与本站无关。 4、本网站不保证本站提供的下载资源的准确性、安全性和完整性;同时本网站也不承担用户因使用这些下载资源对自己和他人造成任何形式的损失或伤害。 5、本网站所有软件和资料均为网友推荐收集整理而来，仅供学习用途使用，请务必下载后两小时内删除，禁止商用。6、如有侵犯你版权的，请及时联系我们（电子邮箱1370723259@qq.com）指出，本站将立即改正。
