基于stm32f10 ADS1115芯片模转换器 数据采集系统 源码

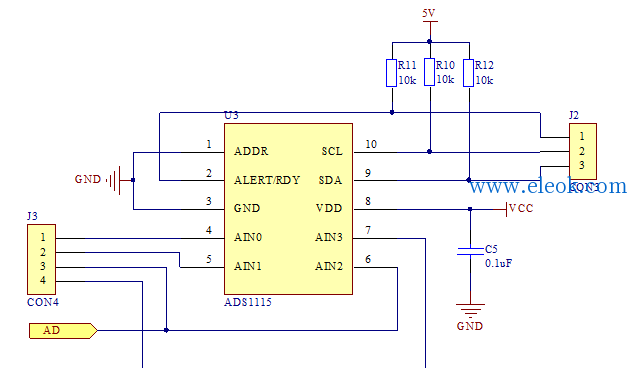

ADS1115芯片介绍：

ADS1115 是具有 16 位分辨率的高精度模数转换器 (ADC)，采用超小型的无引线 QFN-10 封装或 MSOP-10 封装。 ADS1115 在设计时考虑到了精度、功耗和实现的简易性。 ADS1115具有一个板上基准和振荡器。 数据通过一个 I2C 兼容型串行接口进行传输；可以选择 4 个 I2C 从地址。 ADS1115采用 2.0V 至 5.5V 的单工作电源。ADS1115能够以高达每秒 860 个采样数据 (SPS) 的速率执行转换操作。ADS1115 具有一个板上可编程增益放大器 (PGA)，该 PGA 可提供从电源电压到低至 ±256mV 的输入范围，因而使得能够以高分辨率来测量大信号和小信号。 另外，ADS1115 还具有一个输入多路复用器 (MUX)，可提供 2 个差分输入或 4 个单端输入。ADS1115可工作于连续转换模式或单触发模式，后者在一个转换完成之后将自动断电，从而极大地降低了空闲状态下的电流消耗。 ADS1115 具有－40℃ 至 ＋125℃ 的规定温度范围。
改源码设计是基于stm32f10芯片开发，将ADS1115采集到的数据正常的在tft液晶显示出来。

1. int main(void)

2. {

3.         float t1;

4.     u16 t,result;

5.         delay_init();                     //延时函数初始化

6.         NVIC_Configuration();          //设置NVIC中断分组2:2位抢占优先级，2位响应优先级

7.         uart_init(9600);                 //串口初始化为9600

8.         LED_Init();                             //LED端口初始化

9.         LCD_Init();

10.     ADS1115_Init();

11.         POINT_COLOR=RED;//设置字体为红色

12.         LCD_ShowString(50,60,200,16,16,"Voltage1:00.000V");

13.     LCD_ShowString(50,80,200,16,16,"Voltage2:00.000V");

14.     LCD_ShowString(50,100,200,16,16,"Voltage3:00.000V");

15.         LCD_ShowString(50,120,200,16,16,"Voltage4:00.000V");

16.         //显示提示信息

17.         POINT_COLOR=BLUE;//设置字体为蓝色

18.         while(1)

19.         {

20.                   //通道0

21.                   result=lvbo(0xe3,0xc2);

22.                   t1=4.096*2*result/65535;     //转换成电压

23.           LCD_ShowxNum(122,20,result,5,16,0x80);

24.                     t=t1;

25.                   LCD_ShowxNum(122,60,t,2,16,0x80);

26.           result=(t1-t)*1000;

27.                   LCD_ShowxNum(146,60,result,3,16,0x80);

28.           //delay_ms(5);

29.                   //通道1

30.                   result=lvbo(0xe3,0xd2);

31.                   t1=4.096*2*result/65535;     //转换成电压

32.           t=t1;

33.                   LCD_ShowxNum(122,80,t,2,16,0x80);

34.           result=(t1-t)*1000;

35.                   LCD_ShowxNum(146,80,result,3,16,0x80);

36.           //delay_ms(5);

37.                   //通道2

38.                   result=lvbo(0xe3,0xe2);

39.                   t1=4.096*2*result/65535;     //转换成电压

40.           t=t1;

41.                   LCD_ShowxNum(122,100,t,2,16,0x80);

42.           result=(t1-t)*1000;

43.                   LCD_ShowxNum(146,100,result,3,16,0x80);

44.                   //delay_ms(5);

45.                   //通道3

46.                   result=lvbo(0xe3,0xf2);

47.                   t1=4.096*2*result/65535;     //转换成电压

48.           t=t1;

49.                   LCD_ShowxNum(122,120,t,2,16,0x80);

50.           result=(t1-t)*1000;

51.                   LCD_ShowxNum(146,120,result,3,16,0x80);

52.           //delay_ms(100);

53.         }

54. }

复制代码

源码： ADS1115（stm32f10采集）.zip (3.03 MB, 售价: 1 E币)

2021-8-17 11:21 上传

点击文件名下载附件
