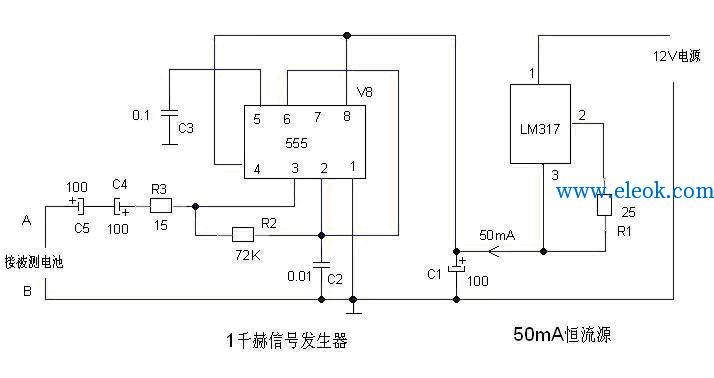

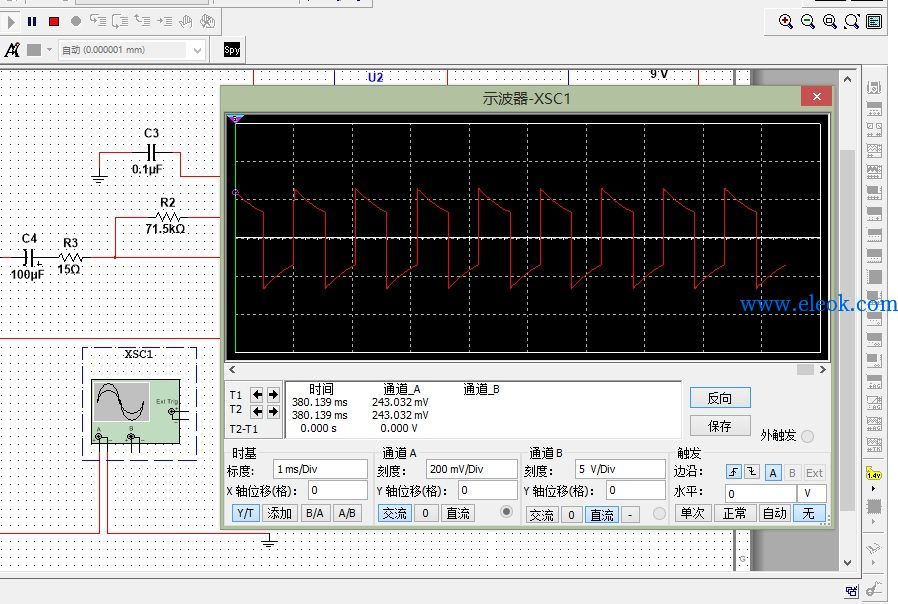

专业的电池内阻测量仪都比较贵，本文介绍一种容易制作的电池内阻测试仪，可以测量毫欧级的电池内阻或毫欧级的固定电阻。电路图： 电路原理：用555时基电路产生1千赫的方波，电路中C2、R2为定时电容和电阻，频率F=1/（2*0.693*C2*R2）。R2直接接集成块的3脚，这样可以节省元件，而且使得占空比为50%。3脚信号经R3、C4、C5向被测电池注入恒定的交流电流，交流电流的值为100mA。用数字万用表200mV档，测量AB两端的电压降，如10mV被测电阻就是100毫欧。在交流电路中要使得电流恒定比直流电路中要复杂的多。本文用直流恒流供电法来解决，用LM317制作直流恒流电源给555集成块供电，（LM317的ADJ为1.25V取R1为25欧姆）供电电流为50mA。在测量中555集成块的8脚电压会随着被测电阻（负载）的大小而变化（7V左右变化），而使得被测负载上得到恒定的电流。在实际使用中要考虑555工作电流消耗，可在R1上并联电阻（如并1K电阻恒流电流会增加1.25mA）来加以修正。
