Multisim14绘制原理图时PCB封装的问题

[复制链接]
eng 发表于 2021-7-29 23:13:48 | 显示全部楼层 |阅读模式
Multisim14软件自身带有庞大的零件库,零件库分为2种:1真实的零件库,来自于零件生产商家的零件型号库,带有零件的封装库,原理图仿真完成后,可以直接传输到ultiboard软件,设计PCB不板。。2理想的零件库,不与具体的型号、厂家挂钩,只有零件的数值,没有零件厂家的名称、没有零件封装。成为虚拟零件。只可以用来仿真,无法传送到ultiboard制作PCB板。

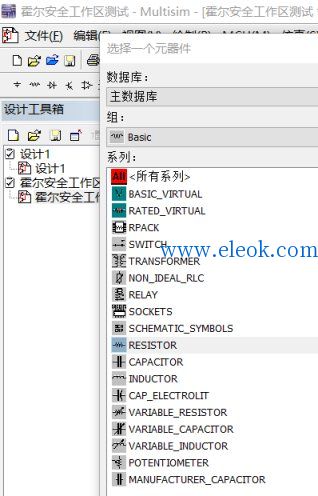

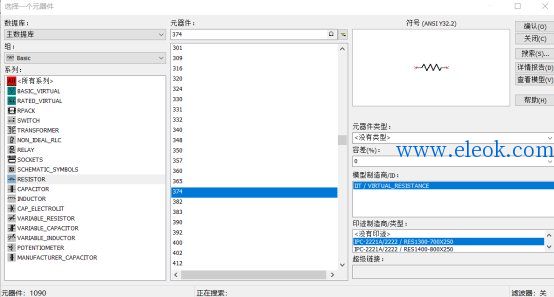

Ultisim14有一个标准零件库,见上图:里面包含常用的电阻 电容 开关 继电器 排阻 变压器 电感等零件,这里的零件都是虚拟零件,系统默认在画原理图时没有封装信息。见下图:
上图的右下角:印迹制造商/类型系统默认选中的是:没有印迹。用鼠标点击下面符合要求的一个印迹,再点击右上角的确认,放置的电阻就带有仿真信息,以后放置的仿真电阻也都带有仿真信息了。同样,对于电容和电位器,同样操作后,都带有封装了。

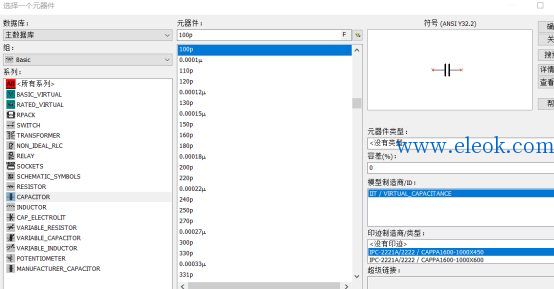

电容见下图:
电感也是一样的。看上图的右下角:系统默认选中的是:没有印迹(没有封装),鼠标点击下面符合要求的封装就可以了。
