设计任务
设计一个有一条主干道和一条支干道汇合形成的十字交叉路口的交通信号灯控制电路。 基本要求：
1、通行，在交叉路口的每个入口处设置了红、绿、黄三色信号灯。红灯亮禁止通行；绿灯亮允许通行；黄灯亮提醒司机将行使中的车辆靠在禁行线之外。
2、主、支干道交替通行，主干道每次放行60s，支干道每次放行50s，在每次有亮绿灯变成红灯的转换过程中，要求亮5s的黄灯作为过渡。
3、 十字路口要有数字显示，作为时间提示，以便人们更直观地把握时间。具体要求主、支干道通行时间及黄灯的时间均以秒作为单位，采用倒计时的方式显示。
4、 画出电路原理图。
5、 进行电路的仿真与调试。
设计目的
1、巩固加深对电子线路的基本知识，提高综合运用专业知识的能力；
2、培养学生查阅参考文献，独立思考、设计、钻研专业知识相关问题的能力；
3、通过实际制作安装电子线路，学会单元电路以及整机电路的调试与分析方法；
4、掌握相关电子线路工程技术规范以及常规电子元器件的性能技术指标；
5、了解电气图国家标准以及电气制图国家标准，并利用电子multisim正确绘制电路图；
6、培养严肃认真的工作作风与科学态度，建立严谨的工程技术观念；
7、培养工程实践能力、创新能力和综合设计能力。

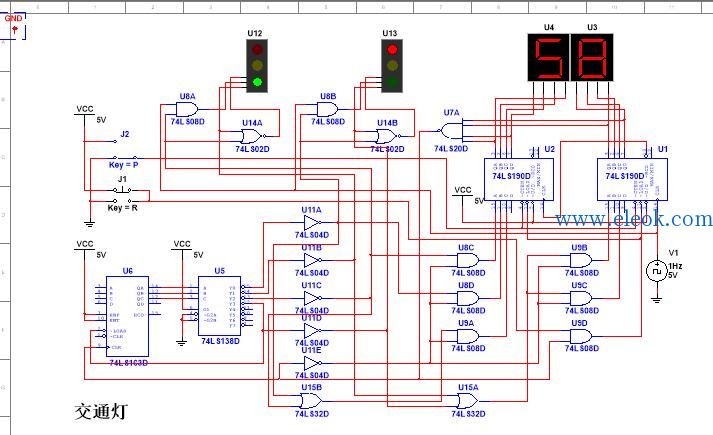

倒计数电路设计
根据主干道与支干道红绿灯交替状况可知：当主干道绿灯亮60s开始计时，支干道亮红灯，当到第0s时，主干道黄灯亮；倒计时5秒，只干道亦亮红灯，再主干道为红灯，此时从50s开始计时，支干道绿灯亮。当倒计时末第0秒时，只干道亮黄灯5秒。如此循环往复，整个倒计时器完成。
由此可知，倒计数器的时钟脉冲应为秒脉冲，控制倒计数器开始工作和停止工作的都是主控制器。由于是由灯亮控制相应倒计时器，根据百度所查加减计数器元件中我们可以用74LS190、74LS191、74LS193、CD4518等集成元件实现倒计数的设计，亦可利用所学74LS161外加非门做成十进制减计数器，而由74LS190N是十进制可逆计数器，考虑到元件连接的简单性，我采用74LS190设计倒计数器。
仿真文件：
交通灯.rar
(219.86 KB, 售价: 2 E币)
