基于51单片机超声波雷达测距（源程序+Proteus仿真）

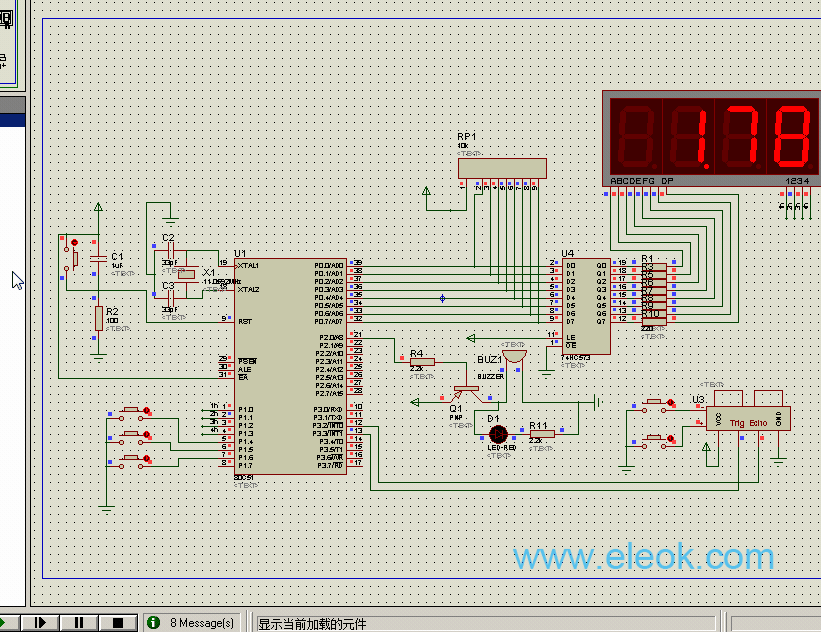

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

部分源码：完整源码见附件

1. #include <reg52.H>//器件配置文件

2. #include <intrins.h>

3. #include "eeprom52.h"

4. //传感器接口

5. sbit RX  = P3^2;

6. sbit TX  = P3^3;

7. //按键声明

8. sbit S1  = P1^4;

9. sbit S2  = P1^5;

10. sbit S3  = P1^6;

11. //蜂鸣器

12. sbit Feng= P2^0;

13.

14. sbit W1=P1^0;

15. sbit W2=P1^1;

16. sbit W3=P1^2;

17. sbit W4=P1^3;

18. //变量声明

19. unsigned int  time=0;

20. unsigned int  timer=0;

21. unsigned char posit=0;

22. unsigned long S=0;

23. unsigned long BJS;//报警距离

24. //模式 0正常模式 1调整

25. char Mode=0;

26. bit  flag=0;

27. bit flag_KEY=0;

28. unsigned char const discode[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0xff/*-*/};        //数码管显示码0123456789-和不显示

29. //unsigned char const positon[4]={0xfd,0xfb,0xf7,0xfe};        //位选

30. unsigned char disbuff[4]           ={0,0,0,0};                 //数组用于存放距离信息

31. unsigned char disbuff_BJ[4]        ={0,0,0,0};//报警信息

32. void Display();

33.

34. /******************把数据保存到单片机内部eeprom中******************/

35. void write_eeprom()

36. {

37.         SectorErase(0x2000);

38.         byte_write(0x2000, BJS);

39.         byte_write(0x2060, a_a);

40. }

41.

42. /******************把数据从单片机内部eeprom中读出来*****************/

43. void read_eeprom()

44. {

45.         BJS   = byte_read(0x2000);

46.         a_a      = byte_read(0x2060);

47. }

48.

49. /**************开机自检eeprom初始化*****************/

50. void init_eeprom()

51. {

52.         read_eeprom();                //先读

53.         if(a_a != 1)                //新的单片机初始单片机内问eeprom

54.         {

55.                 BJS   = 50;

56.                 a_a = 1;

57.                 write_eeprom();           //保存数据

58.         }

59. }

60.

61. //延时20ms（不精确）

62. void delay(void)

63. {

64.     unsigned char a,b,c;

65.     for(c=2;c>0;c--)

66.         for(b=38;b>0;b--)

67.             for(a=60;a>0;a--);

68. }

69.

70. //按键扫描

71. void Key_()

72. {

73.         if(flag_KEY==0)

74.         {

75.                 if(Mode!=0)

76.                 {

77.                         //+

78.                         if(S1==0)

79.                         {

80.                                 delay();           //延时去抖

81.                                 if(S1==0)

82.                                 {

83.                                         BJS++;         //报警值加

84.                                         flag_KEY=1;

85.                                         if(BJS>=151) //最大151

86.                                         {

87.                                                 BJS=0;

88.                                         }

89.                                         write_eeprom();//保存数据

90. //                                        while(S1==0)

91. //                                        Display();

92.                                 }

93.

94.                         }

95.                         //-

96.                         if(S2==0)

97.                         {

98.                                 delay();

99.                                 if(S2==0)

100.                                 {

101.                                         BJS--;         //报警值减

102.                                         flag_KEY=1;

103.                                         if(BJS<=1)         //最小1

104.                                         {

105.                                                 BJS=150;

106.                                         }

107.                                         write_eeprom();//保存数据

复制代码

仿真文件和完整源码下载： 超声波测距.zip (160.74 KB, 售价: 3 E币)

2021-7-12 16:09 上传

点击文件名下载附件
