51单片机DS1621+MAX1241电压温度采样程序Proteus仿真和源程序

DS1621+MAX1241(12位串行ADC)电压温度采样程序Proteus仿真 LCD12864显示

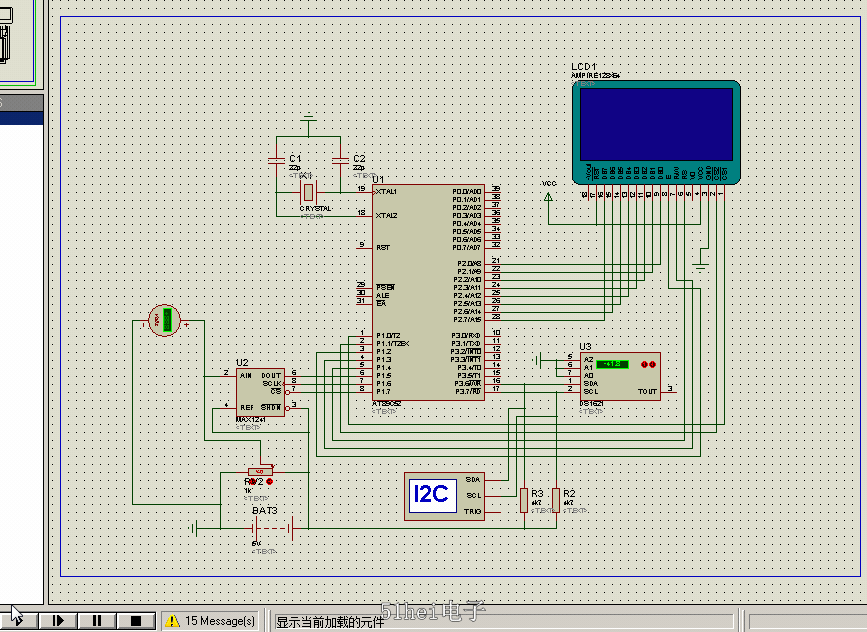

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


单片机部分源程序如下:（完整源码请下载附件）

1. ****************************************************

2.        字符为16*16显示,分为两个部分写入32个字节

3.        前16个字节写入第一页(16*8),后16个字节写入

4.            第二页(16*8)

5.            左侧写入"欢迎",右侧写入"使用"

6. *****************************************************/

7. C_display_L(uchar C_Pagenum,uchar C_Tiernum,uchar C_Temp)

8.   {

9.    uchar k;

10.    C_Pagenum=PAGEADD|C_Pagenum;

11.    C_Tiernum=TIERADD|C_Tiernum;

12.    WRCommand_L(C_Pagenum);

13.    WRCommand_L(C_Tiernum);

14.    for(k=0;k<16;k++)

15.       {

16.        WRdata_L(table2[C_Temp*32+k]);

17.              };

18.    C_Pagenum=C_Pagenum+1;

19.    WRCommand_L(C_Pagenum);

20.    WRCommand_L(C_Tiernum);

21.    for(k=0;k<16;k++)

22.       {

23.        WRdata_L(table2[C_Temp*32+k+16]);

24.            };

25.    }

26.

27. C_display_R(uchar C_Pagenum,uchar C_Tiernum,uchar C_Temp)

28.   {

29.    uchar k;

30.    C_Pagenum=PAGEADD|C_Pagenum;

31.    C_Tiernum=TIERADD|C_Tiernum;

32.    WRCommand_R(C_Pagenum);

33.    WRCommand_R(C_Tiernum);

34.    for(k=0;k<16;k++)

35.       {

36.        WRdata_R(table2[C_Temp*32+k]);

37.              };

38.    C_Pagenum=C_Pagenum+1;

39.    WRCommand_R(C_Pagenum);

40.    WRCommand_R(C_Tiernum);

41.    for(k=0;k<16;k++)

42.       {

43.        WRdata_R(table2[C_Temp*32+k+16]);

44.              };

45.   }

46.

47. /****************************************

48.    写入西文字符,共11个字符,左侧写入6个

49.    右侧写入5个,左侧起始从16开始,右侧从

50.    0开始

51. *****************************************/

52.

53. E_Display_L(uchar E_Pagenum,uchar E_Tiernum,uchar E_Temp)

54.   {

55.    uchar k;

56.    WRCommand_L(PAGEADD|E_Pagenum);

57.    WRCommand_L(TIERADD|E_Tiernum);

58.    for(k=0;k<8;k++)

59.           {

60.            WRdata_L(table1[E_Temp*8+k]);

61.            };

62.    }

63. E_Display_R(uchar E_Pagenum,uchar E_Tiernum,uchar E_Temp)

64.    {

65.    uchar k;

66.    WRCommand_R(PAGEADD|E_Pagenum);

67.    WRCommand_R(TIERADD|E_Tiernum);

68.    for(k=0;k<8;k++)

69.           {

70.            WRdata_R(table1[E_Temp*8+k]);

71.            };

72.            }

73.

74. /*********************************

75.            清除所有显示RAM内容

76. **********************************/

77.

78. CLR_DisplayRAM()

79.    {

80.     uchar C_page,i,k;

81.     for(i=0;i<8;i++)

82.            {

83.             C_page=PAGEADD|i;//清除起始页为0

84.             WRCommand_L(C_page);//清除起始页写入

85.                 WRCommand_L(TIERADD);//清除起始行地址写入

86.                 WRCommand_R(C_page);

87.                 WRCommand_R(TIERADD);

88.                 for(k=0;k<64;k++)

89.                    {

90.                         WRdata_L(0x00);

91.                         WRdata_R(0x00);//lcm的ram自动加一,只许循环64次即可

92.                          };

93.                  };

94.     }

95.

96. /*********************************

97.        初始化 设置启使行

98. **********************************/

99. void Init_LCD(void)

100.    {

101.         CLR_DisplayRAM();//清除所有显示寄存器

102.         WRCommand_L(DIS_STARADD);

103.         WRCommand_R(DIS_STARADD);//设置显示起始行地址

104.         WRCommand_L(0x3f);

105.         WRCommand_R(0x3f);//开显示

106.     }

107. /***************************************

108.     max1241读转换结果

109. ****************************************/

110. uint read_max1241()

111.          {

112.           uint voltage_temp=0;

113.           uchar ucloop=12;

114.           cs=High;

115.           //dout=low;

116.           sclk=Low;

117.           cs=Low;

118.       while(dout==0);//EOC信号为高表示转换结束

119.           sclk=High;

120.           sclk=Low;

121.       while(ucloop--)

122.            {

123.                 sclk=High;//上升沿数据稳定并读出

124.                 voltage_temp<<=1;

125.             if(dout==1)

126.             voltage_temp+=1;

127.             sclk=Low;

128.                 };

129.           //sclk=low;

130.           cs=High;

131.           return voltage_temp;

132.           }

133.

134. main()

135.   {

136.    uchar a=0,temp=0,b=0,number=0,pagenum=0;

137.    uchar etable[]={0,0,0,0,0,45,53,60,51,63,61,53,10,69,67,53};//Welcome use

138.    uchar ttable[]={42,57,61,53,19,10,2,0,0,6,18,1,1,18,0,7};//Time:2006/11/07

139.    char count_remain=0,count_c=0;

140.    bit flag=1;

141.    char temperature_buf[2]={0};

142.    uchar temperature_display[8]={0};

143.    //uchar voltage=0; //测试0831时使用

144.    double voltage=0;

145.    double temp_buffer=0;

146.    cs=High;

147.    sclk=High;

148.    Init_LCD();

149.    I2C_init();

150.    DS1621_init();//初始化

151.    DS1621_start();//开始温度采集

152.

153.    /***************************************

154.    利用开机显示时间(大概三秒)空读一次DS1621

155.    ***************************************/

156.    for(b=0;b<2;b++)

157.       {

158.       for(number=0;number<20;number++)

159.              {

160.               //中文显示:欢迎使用液晶模块

161.                pagenum=1;//在第二行开始显示

162.               for(a=0;a<4;a++)

163.                 {

164.                  C_display_L(pagenum,a*16,a);

165.                  C_display_R(pagenum,a*16,a+4);

166.                  };

167.

168.                   //英文显示:Welcome use

169.           pagenum=5;//在第六行显示

170.           for(a=0;a<3;a++)

171.              {

172.               E_Display_L(pagenum,(a+5)*8,etable[a+5]);

173.               };

174.           for(a=0;a<8;a++)

175.              {

176.               E_Display_R(pagenum,a*8,etable[a+8]);

177.               };

178.

179.                   //显示制作时间:Time:2006/11/07

180.           pagenum=7;//在第八行显示

181.           for(a=0;a<8;a++)

182.              {

183.               E_Display_L(pagenum,a*8,ttable[a]);

184.               E_Display_R(pagenum,a*8,ttable[a+8]);

185.               }

186.               Delay_nms(100);

187.                   };

188.                   if(flag)

189.                           {

190.               read_temperature(temperature_buf);//在转到下一个显示界面之前空读一次

191.                           read_count_remain();

192.                           read_count_c();

193.                           DS1621_start();

194.               flag=0;

195.                      };

196.              };

197.

198.         WRCommand_L(0x3e);

199.         WRCommand_R(0x3e);

200.         CLR_DisplayRAM();  //清除显示ram

201.         WRCommand_L(0x3f);

202.         WRCommand_R(0x3f);

203.

204.     while(1)

205.            {

206.             while(read_temperature(temperature_buf)==0);//读温度值(两字节有符数),并检测应答位,只使用第一字节

207.             count_remain=read_count_remain();//读斜率

208.                 count_c=read_count_c();//读计数器

209.                 temp_buffer = temperature_buf[0] -0.75 + (count_c-count_remain) / (double)count_c;

210.                 DS1621_start();//读完数据后,重新开始一次温度转化


复制代码

完整单片机程序源码和仿真文件.zip (118.1 KB, 售价: 3 E币)
