51单片机短信远程报警器程序设计 源码 pcb 原理图 proteus仿真

使用了GSM短信收发模块，用户只需要在代码中更改报警对象手机号码，报警器超过一定阈值可发送短信至手机，播报相关参数，并且本地蜂鸣器报警。短信模块收发指令回复判断改成延时判断，可适当更改延时值。上电等待初始化也为延时，可更改为接收到回复指令后初始化完成（噪声，烟雾等模拟量或者数字量传感器模块可通用）
代码、PCB、原理图、BOM表、proteus仿真文件已上传，请到本文尾部下载附件。

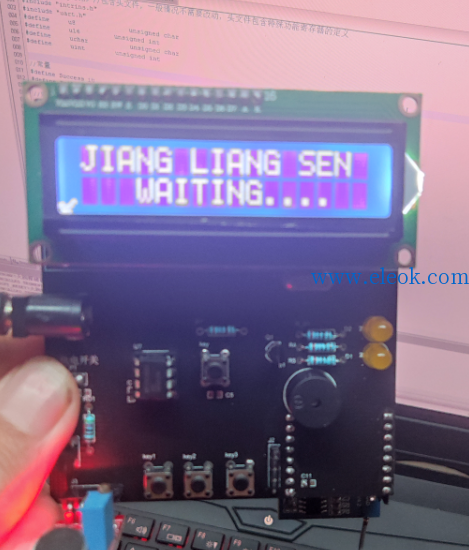

制作出来的实物图如下：

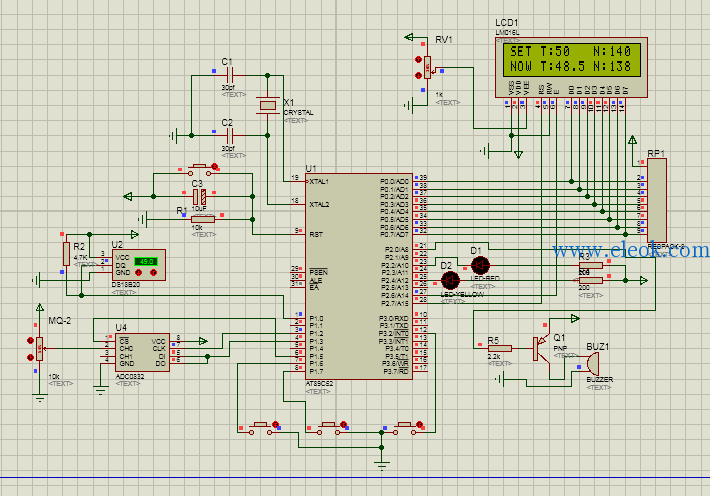

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）
烟雾传感器仿真中没有，其实就是传感器检测时相应的电阻值会变化，用滑动电位器代替就ok

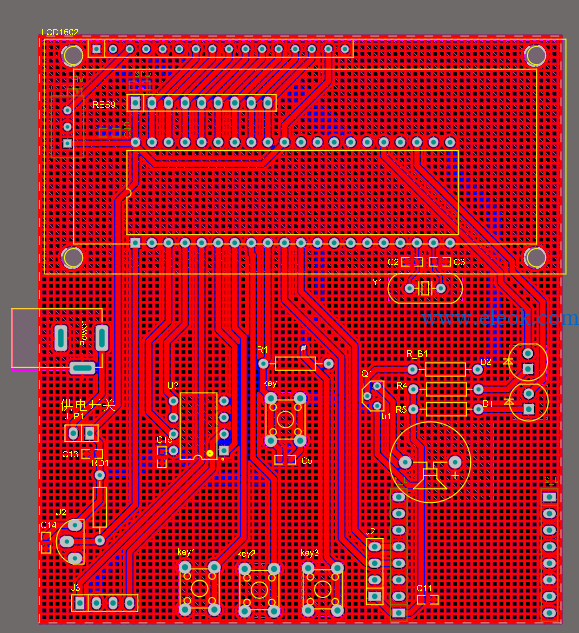

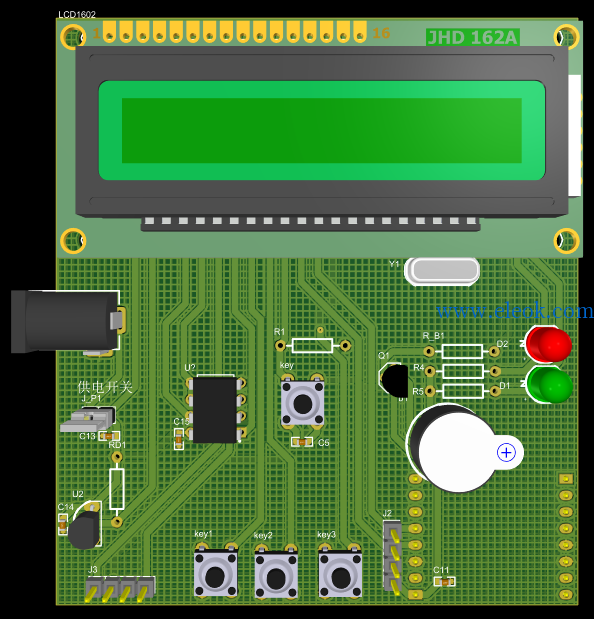

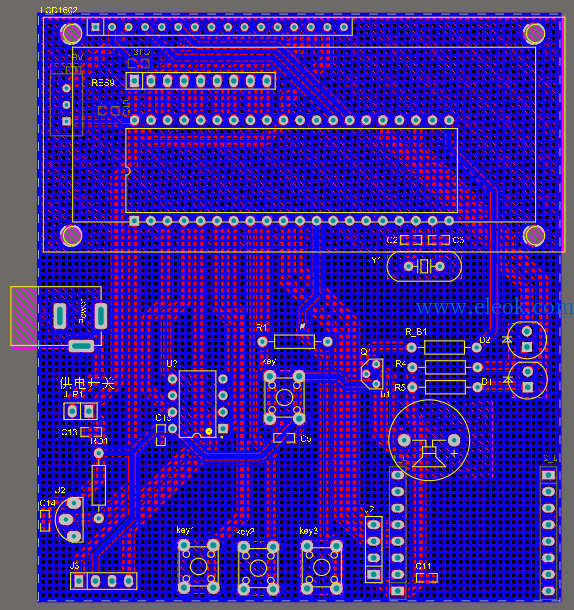

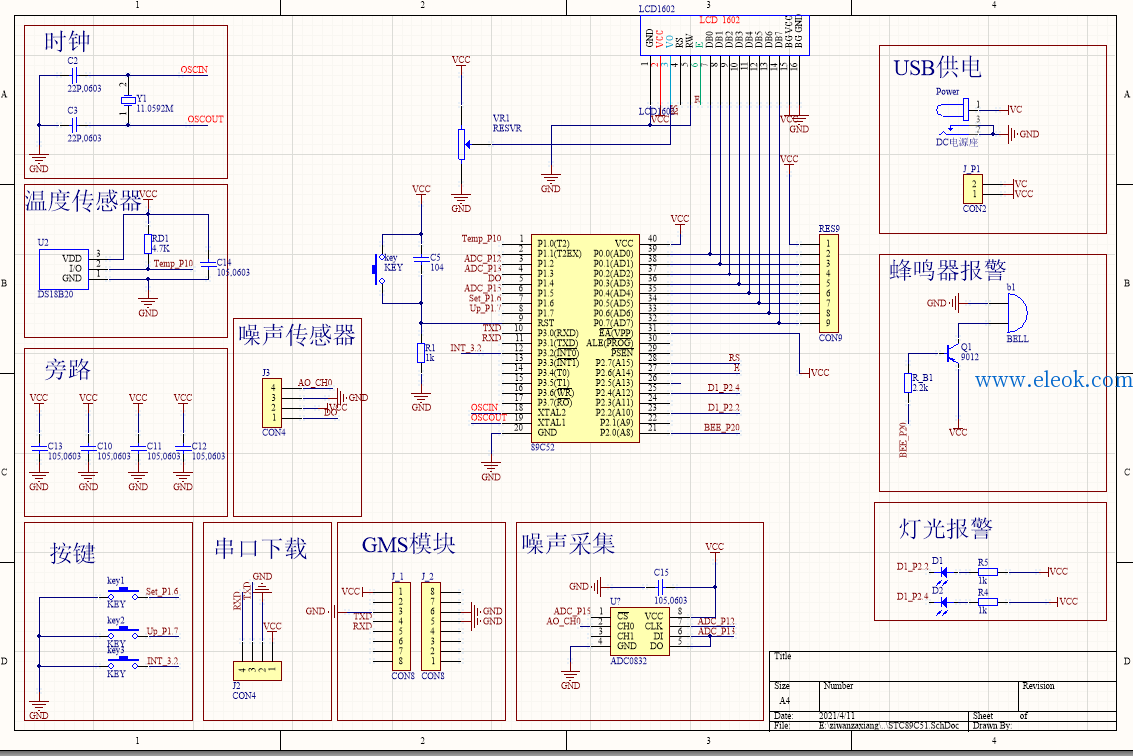

Altium Designer画的原理图和PCB图如下：(附件中可下载工程文件)



部分单片机源码 完整源码在本文尾部附件里

1. #include <reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义

2. #include "intrins.h"

3. #include "uart.h"

4. #define     u8                          unsigned char

5. #define     u16                   unsigned int

6. #define     uchar                          unsigned char

7. #define     uint                   unsigned int

8.

9.

10. //常量

11. #define Success 1U

12. #define Failure 0U

13.

14. //定义变量

15. unsigned long  Time_Cont = 0;       //定时器计数器

16.

17. char phoneNumber[] = "158888";                //替换成jls的电话号码

18. //char phoneNumber[] = "158888";                //替换成lyg的电话号码

19. //char phoneNumber[] = "1738888";                //替换成wc的电话号码

20. char msg[] = "HELP!t:  .  n:    ";                //短信内容

21. //char text_send[] = "AT+CMGS="17347070063"\r\n";                //替换成需要被拨打电话的号码

22. //函数或者变量声明

23. extern void delay_ms(unsigned int n);

24. extern unsigned int sendCommand(char *Command, char *Response, unsigned long Timeout, unsigned char Retry);

25. extern void errorLog();

26. extern void soft_reset(void);

27. extern void phone(char *number);

28. extern void sendMessage(char *number,char *msg);

29. void sendCommand_AT(char *Command,unsigned char times);

30.

31. uchar yushe_wendu=50;                                //温度预设值

32. uchar yushe_yanwu=140;                                //烟雾预设值

33. uint wendu;                                                                 //温度值全局变量

34. uchar yanwu;                                                                 //用于读取ADC数据

35. u16 xianshiyanwu_flag=0;

36. //运行模式

37. uchar Mode=0;                                                                 //=1是设置温度阀值  =2是设置烟雾阀值        =0是正常监控模式

38. //管脚声明

39. sbit Led_Reg                 =P2^2;                                 //红灯

40. sbit Led_Yellow  =P2^4;                                 //黄灯

41. sbit Buzzer             =P2^0;                                 //蜂鸣器

42. sbit Fan                      =P3^3;                                 //

43.

44.

45. /********************************************************************

46. * 名称 : delay_1ms()

47. * 功能 : 延时1ms函数

48. * 输入 : q

49. * 输出 : 无

50. ***********************************************************************/

51. void delay_ms(uint q)

52. {

53.         uint i,j;

54.         for(i=0;i<q;i++)

55.                 for(j=0;j<110;j++);

56. }

57. /***********************************************************************************************************

58. LCD1602相关函数

59. ***********************************************************************************************************/

60.

61. //LCD管脚声明 （RW引脚实物直接接地，因为本设计只用到液晶的写操作，RW引脚一直是低电平）

62. sbit LCDRS = P2^7;

63. sbit LCDEN = P2^6;

64. sbit D0                 = P0^0;

65. sbit D1                 = P0^1;

66. sbit D2                 = P0^2;

67. sbit D3                 = P0^3;

68. sbit D4                 = P0^4;

69. sbit D5                 = P0^5;

70. sbit D6                 = P0^6;

71. sbit D7                 = P0^7;

72.

73.

74.

75. //LCD延时

76. void LCDdelay(uint z)                  //该延时大约100us（不精确，液晶操作的延时不要求很精确）

77. {

78.   uint x,y;

79.   for(x=z;x>0;x--)

80.     for(y=10;y>0;y--);

81. }

82. void LCD_WriteData(u8 dat)

83. {

84.         if(dat&0x01)D0=1;else D0=0;

85.         if(dat&0x02)D1=1;else D1=0;

86.         if(dat&0x04)D2=1;else D2=0;

87.         if(dat&0x08)D3=1;else D3=0;

88.         if(dat&0x10)D4=1;else D4=0;

89.         if(dat&0x20)D5=1;else D5=0;

90.         if(dat&0x40)D6=1;else D6=0;

91.         if(dat&0x80)D7=1;else D7=0;

92. }

93. //写命令

94. void write_com(uchar com)

95. {

96.   LCDRS=0;

97.         LCD_WriteData(com);

98. //  DAT=com;

99.   LCDdelay(5);

100.   LCDEN=1;

101.   LCDdelay(5);

102.   LCDEN=0;

103. }

104. //写数据

105. void write_data(uchar date)

106. {

107.   LCDRS=1;

108.         LCD_WriteData(date);

109. //  DAT=date;

110.   LCDdelay(5);

111.   LCDEN=1;

112.   LCDdelay(5);

113.   LCDEN=0;

114. }

115.

116. /*------------------------------------------------

117.               选择写入位置

118. ------------------------------------------------*/

119. void SelectPosition(unsigned char x,unsigned char y)

120. {

121.         if (x == 0)

122.         {

123.                 write_com(0x80 + y);     //表示第一行

124.         }

125.         else

126.         {

127.                 write_com(0xC0 + y);      //表示第二行

128.         }

129. }

130. /*------------------------------------------------

131.               写入字符串函数

132. ------------------------------------------------*/

133. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)

134. {

135.         SelectPosition(x,y) ;

136.         while (*s)

137.         {

138.                 write_data( *s);

139.                 s ++;

140.         }

141. }

142. //========================================================================

143. // 函数: void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)

144. // 应用: LCD_Write_Char(0,1,366,4) ;

145. // 描述: 在第0行第一个字节位置显示366的后4位,显示结果为 0366

146. // 参数: x:行,y:列,s:要显示的字,l:显示的位数

147. // 返回: none.

148. // 版本: VER1.0

149. // 日期: 2013-4-1

150. // 备注: 最大显示65535

151. //========================================================================

152. void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)

153. {

154.         SelectPosition(x,y) ;

155.

156.         if(l>=5)

157.                 write_data(0x30+s/10000%10);        //万位

158.         if(l>=4)

159.                 write_data(0x30+s/1000%10);                //千位

160.         if(l>=3)

161.                 write_data(0x30+s/100%10);                //百位

162.         if(l>=2)

163.                 write_data(0x30+s/10%10);                        //十位

164.         if(l>=1)

165.                 write_data(0x30+s%10);                //个位

166.

167. }

168. /*1602指令简介

169.   write_com(0x38);//屏幕初始化

170.   write_com(0x0c);//打开显示 无光标 无光标闪烁

171.   write_com(0x0d);//打开显示 阴影闪烁

172.   write_com(0x0d);//打开显示 阴影闪烁

173. */

174. //1602初始化

175. void Init1602()

176. {

177.   uchar i=0;

178.   write_com(0x38);//屏幕初始化

179.   write_com(0x0c);//打开显示 无光标 无光标闪烁

180.   write_com(0x06);//当读或写一个字符是指针后一一位

181.   write_com(0x01);//清屏

182.

183. }

184.

185. void Display_1602(yushe_wendu,yushe_yanwu,c,temp)

186. {

187.         //显示预设温度

188.         LCD_Write_Char(0,6,yushe_wendu,2) ;

189.

190.         //显示预设烟雾

191.         LCD_Write_Char(0,13,yushe_yanwu,3) ;

192.

193.         //时时温度

194.         LCD_Write_Char(1,6,c/10,2) ;

195.         write_data('.');

196.         LCD_Write_Char(1,9,c%10,1) ;

197.

198.         //实时烟雾

199.         LCD_Write_Char(1,13,temp,3) ;

200. }

复制代码

1 单片机c程序源码.zip (147.8 KB, 售价: 3 E币)

2021-6-20 04:09 上传

点击文件名下载附件

2 原理图 PCB文件 BOM表.zip (5.3 MB, 售价: 3 E币)

2021-6-20 04:09 上传

点击文件名下载附件

3 设计流程图.zip (346.88 KB)

2021-6-20 04:09 上传

点击文件名下载附件

4 protus仿真文件.zip (125.29 KB, 售价: 3 E币)

2021-6-20 04:09 上传

点击文件名下载附件
