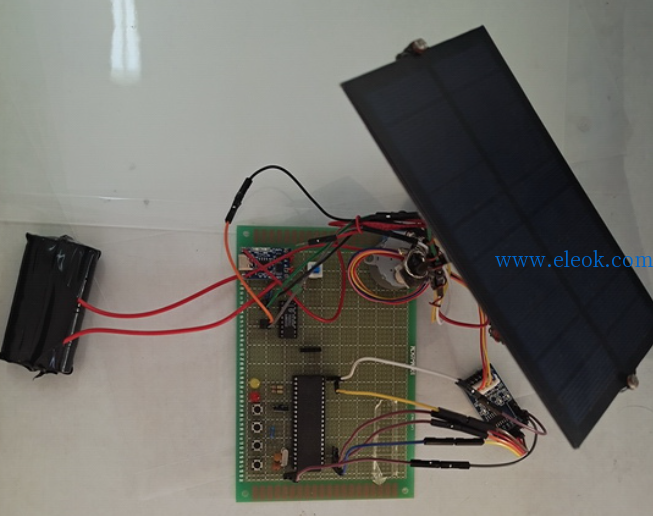

51单片机追光程序Proteus仿真原理图（太阳能充电）

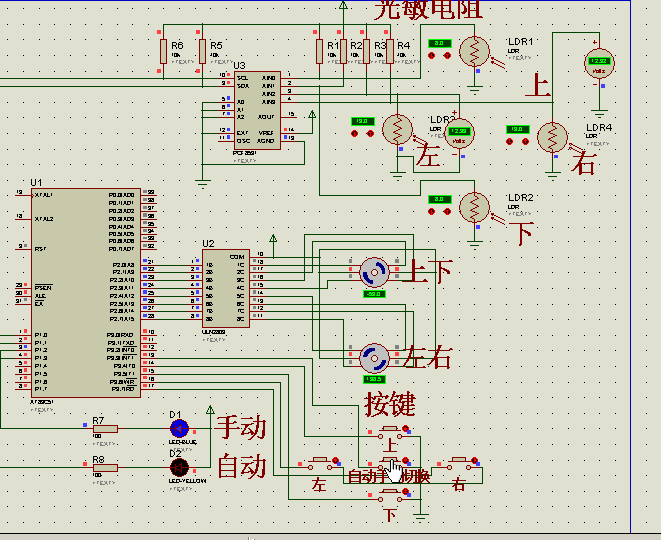

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）



部分源码：完整源码请下载本文尾部的附件。

1. /********************************************************************

2. * 名称   : PSend_Hex()

3. * 功能   : 发送字符串函数,可控制发送长度

4. * 变量   : 无

5. * 返回值 : 无

6. ********************************************************************/

7. void Send_Hex(unsigned char *p,unsigned char num)

8. {

9.        while(num--)   //剩余发送的字符数

10.     {

11.         SBUF = *p; //将要发送的数据赋给串口缓冲寄存器

12.             while(!TI);//等待发送结束

13.             TI = 0;    //软件清零

14.             p++;       //指针加一

15.     }

16. }

17. void main()       //函数功能：主函数

18. {

19.

20.     uchar AD_Up,AD_Down,AD_Left,AD_Right;

21.     uchar i,j,k;

22.     uchar Table[4];

23.     Delay_ms(2000);

24.     UART_Init();

25.     while(1)

26.     {

27.         if(!ENTER)

28.         {

29.             Delay_ms(20);

30.             while(!ENTER);

31.             k++;

32.         }

33.         if(k == 5)

34.         {

35.         LED1 = 1;

36.         LED2 = 0;

37.         for(i=0;i<8;i++)

38.         {

39.             switch(AD_CHANNEL)

40.             {

41.                 case 0: PCF8591_ISendByte(PCF8591,0x41);

42.                 AD_Up=PCF8591_IRcvByte(PCF8591)*2;  //ADC0 模数转换1

43.                 break;

44.

45.                 case 1: PCF8591_ISendByte(PCF8591,0x42);

46.                 AD_Down=PCF8591_IRcvByte(PCF8591)*2;  //ADC1  模数转换2

47.                 break;

48.                 case 2: PCF8591_ISendByte(PCF8591,0x43);

49.                 AD_Left=PCF8591_IRcvByte(PCF8591)*2;  //ADC2 模数转换3

50.                 break;

51.

52.                 case 3: PCF8591_ISendByte(PCF8591,0x40);

53.                 AD_Right=PCF8591_IRcvByte(PCF8591)*2;  //ADC3  模数转换4

54.                 break;

55.             }

56.

57.             Send_Hex(Table,4);

58.             if(++AD_CHANNEL>3)

59.             {

60.              AD_CHANNEL=0;

61.              Table[0] = AD_Up;

62.             Table[1] = AD_Down;

63.             Table[2] = AD_Left;

64.             Table[3] = AD_Right;

65.              }

66.         }

67.         }

68.         if(k%2 == 1)

69.         {

70.             LED1 = 0;

71.             LED2 = 1;

72.             AD_Up = 0;    //上

73.             AD_Down = 0;//下

74.             AD_Left = 0;//左

75.             AD_Right = 0;//右

76.         }

77.         ///////////////////////////

78.

79.         if(((AD_Up<AD_Down)&&(AD_Down-AD_Up>10))||(!UP))//上转

80.         {

81.             for(i=0;i<10;i++)

82.             {

83.                 for(j=0;j<4;j++)

84.                 {

85.                     P2=Motor_Up[j];

86.                     Delay_ms(10);

87.                 }

88.             }

89.         }

90.         //////////////////////////////////////

91.         if(((AD_Up>AD_Down)&&(AD_Up-AD_Down>10))||(!DOWN))//下转

92.         {

93.             for(i=0;i<10;i++)

94.             {

95.                 for(j=0;j<4;j++)

96.                 {

97.                     P2=Motor_Down[j];

98.                     Delay_ms(10);

99.                 }

100.             }

101.         }

复制代码

完整51单片机c源代码和Protues 仿真文件.zip (364.97 KB, 售价: 5 E币)

2021-6-20 02:43 上传

点击文件名下载附件
