51单片机 OLED和lcd1602屏幕烟雾温度报警程序原理图PCB

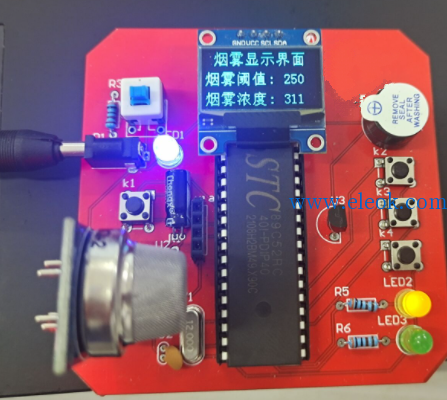

oled屏幕，烟雾模块MQ-2模块，还有ds18b20模块 有程序有pcb图

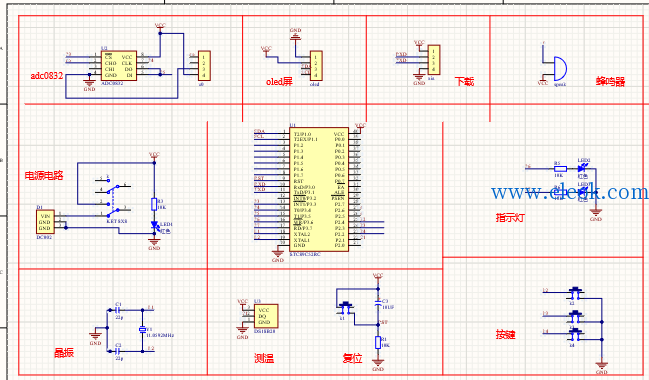

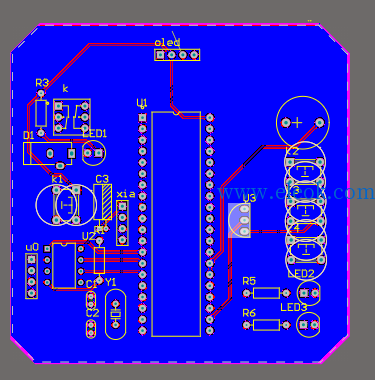

Altium Designer画的原理图和PCB图如下：(附件中可下载工程文件)



部分代码：完整代码在本文尾部附件中

1. uchar ADc()

2. {

3.         uchar i,dat11 = 0,dat22 = 0;

4.         //第一个周期：转换开始

5.         CS = 0;

6.         CLK = 0;

7.         DIO = 1;

8.         _nop_(); _nop_();//短暂定时2us——也可以写成delay2us();，那么程序就要有delay2us();的定义了。

9.         CLK = 1; _nop_(); _nop_();

10.

11.

12.         //第二个周期：选择选择单通道还是双通道  DIO=0双通道差分 或 DIO=1单通道

13.         CLK = 0; DIO=1; _nop_();_nop_();

14.         CLK = 1;        _nop_();_nop_();

15.

16.         //第三个周期：DIO选择CH1-->如果DIO=0 选择CH0

17.         CLK = 0;DIO = 0; _nop_();_nop_();

18.         CLK = 1;DIO = 1; _nop_();_nop_();

19.

20.         //等待

21.         CLK = 0; DIO = 1; _nop_();_nop_();

22.

23.         //4-11,共8个下降沿读取数据(MSB->LSB) 先进来的为最高位，后进来为最低位

24.         for(i=0;i<8;i++)

25.         {

26.                 CLK = 1;  _nop_();_nop_();

27.                 CLK = 0;  _nop_();_nop_();

28.                 dat11 = dat11<<1|DIO;

29.         }

30.         //11-18 共8个下降沿读取数据(LSB->MSB) 先进来的为最低位，后进来为最高位

31.         for(i=0;i<8;i++)

32.         {

33.                 dat22 = dat22|((uchar)(DIO)<<i);

34.                 CLK = 1;  _nop_();_nop_();

35.                 CLK = 0;  _nop_();_nop_();

36.         }

37.

38.         //禁止片选

39.         CS = 1;

40.         //如果MSB->LSB和LSB->MSB读取数据结果相同，返回读取结果，否者0

41.         return (dat11==dat22) ? dat11 : 0 ;

42. }

43. void keyscan()

44. {

45.         if(key1==0)

46.         {

47.                 delay(5);

48.                 if(key1==0)

49.                 {

50.                         if(moshi==0){moshi=1;delay(20);}

51.                         else if(moshi==1){moshi=0;delay(20);}

52.                 }

53.                 while(!key1);

54.         }

55.         else if(key2==0)

56.         {

57.                 delay(5);

58.                 if(key2==0)

59.                 {

60.                         if(moshi==0)

61.                         {

62.                                 if(wendu_h==40) wendu_h=20;

63.                                 else wendu_h++;

64.                         }

65.                         else if(moshi==1)

66.                         {

67.                                 if(shidu_h==500) shidu_h=100;

68.                                 else shidu_h+=50;

复制代码

烟雾报警原理图PCB AD格式.zip (2.31 MB, 售价: 2 E币)

2021-6-20 01:55 上传

点击文件名下载附件

0.96OLED显示屏C51_IIC例程.zip (105.86 KB, 售价: 2 E币)

2021-6-20 02:00 上传

点击文件名下载附件

lcd1602显示屏例程.rar (34.24 KB, 售价: 2 E币)

2021-6-20 01:55 上传

点击文件名下载附件
