基于51单片机的水温PID控制恒温系统Proteus仿真和C源程序

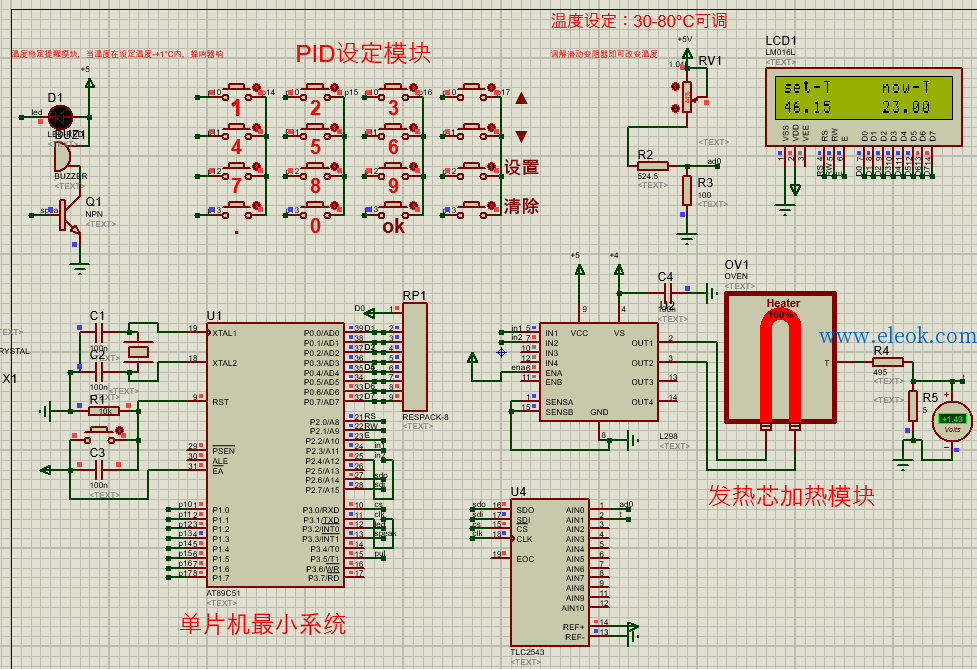

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


部分C源码，完整程序请下载附件

1. void lcdnumdisplays(uchar pos,float f)                //(0.001-99999) 精度低 但方便数据更新

2. {

3.    uchar i;

4.    writecom(pos);

5.    if(f>65535&&f<0.001) for(i=0;i<5;i++)writedata(0x23);//超出范围 显示#

6.    else if(f==0){writedata(0x30);for(i=0;i<4;i++)writedata(0x20);}

7.    else

8.      {

9.            if((uint)f/10000!=0)

10.            {

11.             writedata((uint)f/10000+0x30);

12.             writedata((uint)f%10000/1000+0x30);

13.                 writedata((uint)f%1000/100+0x30);

14.                 writedata((uint)f%100/10+0x30);

15.                 writedata((uint)f%10+0x30);

16.            }

17.            else

18.            {

19.             if((uint)f/1000!=0)

20.                 {

21.                 writedata(0+0x30);

22.             writedata((uint)f/1000+0x30);

23.                 writedata((uint)f%1000/100+0x30);

24.                 writedata((uint)f%100/10+0x30);

25.                 writedata((uint)f%10+0x30);

26.                 }

27.                 else

28.                 {

29.                   if((uint)f/100!=0)

30.                   {

31.                     writedata((uint)f/100+0x30);

32.                            writedata((uint)f%100/10+0x30);

33.                     writedata((uint)f%10+0x30);

34.                         writedata(0x2e);

35.                         writedata((uint)(f*10)%10+0x30);

36.                   }

37.                   else

38.                   {

39.                     if((uint)f/10!=0)

40.                         {

41.                         writedata((uint)f/10+0x30);

42.                         writedata((uint)f%10+0x30);

43.                         writedata(0x2e);

44.                         writedata((uint)(f*10)%10+0x30);

45.                         writedata((uint)(f*100)%10+0x30);

46.                         }

47.                         else

48.                         {

49.                         writedata((uint)f%10+0x30);

50.                         writedata(0x2e);

51.                         writedata((uint)(f*10)%10+0x30);

52.                         writedata((uint)(f*100)%10+0x30);

53.                         writedata((uint)(f*1000)%10+0x30);

54.                         }

55.                   }

56.                  }

57.            }

58.          }

59. }

60.

61.

62. //lcd显示数据2

63. void lcdnumdisplay(uchar pos,float f0)                //(0.00001-99999.99999) 精度高 但数据需刷屏更新

64. {

65.    uchar temp;

66.    ulong    f;

67.    writecom(pos);

68.    f=(ulong)f0;

69.    temp=f/10000;         //整数部分

70.    if(temp!=0)

71.      {

72.             writedata(temp+0x30);

73.                 writedata(f%10000/1000+0x30);

74.                 writedata(f%1000/100+0x30);

75.                 writedata(f%100/10+0x30);

76.                 writedata(f%10+0x30);

77.          }

78.    else

79.      {

80.             temp=f%10000/1000;

81.                 if(temp!=0)

82.                 {

83.                    writedata(temp+0x30);

84.                    writedata(f%1000/100+0x30);

85.                    writedata(f%100/10+0x30);

86.                    writedata(f%10+0x30);

87.                 }

88.                 else

89.                 {

90.                    temp=f%1000/100;

91.                    if(temp!=0)

92.                    {

93.                       writedata(temp+0x30);

94.                           writedata(f%100/10+0x30);

95.                       writedata(f%10+0x30);

96.                    }

97.                    else

98.                    {

99.                       temp=f%100/10;

100.                           if(temp!=0)

101.                                 {

102.                                    writedata(temp+0x30);

103.                                    writedata(f%10+0x30);

104.                                 }

105.                                 else

106.                                 {

107.                                    temp=f%10;

108.                                    if(temp!=0)

109.                                    {

110.                                      writedata(temp+0x30);

111.                                    }

112.                                    else writedata(0+0x30);

113.                                  }

114.                           }

115.                    }

116.                 }

117.

118.

119.     if((ulong)(f0*10)%10!=0||(ulong)(f0*100)%10!=0||(ulong)(f0*1000)%10!=0||(ulong)(f0*10000)%10!=0)

120.         {

121.                       writedata(0x2e);

122.                    temp=(ulong)(f0*10000)%10;

123.                    if(temp!=0)

124.                    {

125.                      writedata((ulong)(f0*10)%10+0x30);

126.                          writedata((ulong)(f0*100)%10+0x30);

127.                          writedata((ulong)(f0*1000)%10+0x30);

128.                          writedata(temp+0x30);

129.                    }

130.                    else

131.                    {

132.                        temp=(ulong)(f0*1000)%10;

133.                        if(temp!=0)

134.                            {

135.                              writedata((ulong)(f0*10)%10+0x30);

136.                              writedata((ulong)(f0*100)%10+0x30);

137.                                  writedata(temp+0x30);

138.                            }

139.                            else

140.                            {

141.                               temp=(ulong)(f0*100)%10;

142.                                   if(temp!=0)

143.                                   {

144.                                     writedata((ulong)(f0*10)%10+0x30);

145.                                         writedata(temp+0x30);

146.                                   }

147.                                   else

148.                                   {

149.                                     temp=(ulong)(f0*10)%10;

150.                                         if(temp!=0)

151.                                           writedata(temp+0x30);

152.                                   }

153.                             }

154.                       }

155.                     }

156. }


复制代码

完整程序代码和proteus仿真文件： 水温控制系统PID可调51单片机仿真.zip (100.06 KB, 售价: 5 E币)

2021-6-14 03:14 上传

点击文件名下载附件
