51单片机ADC0832能换量程数字电压表程序源码和proteus仿真

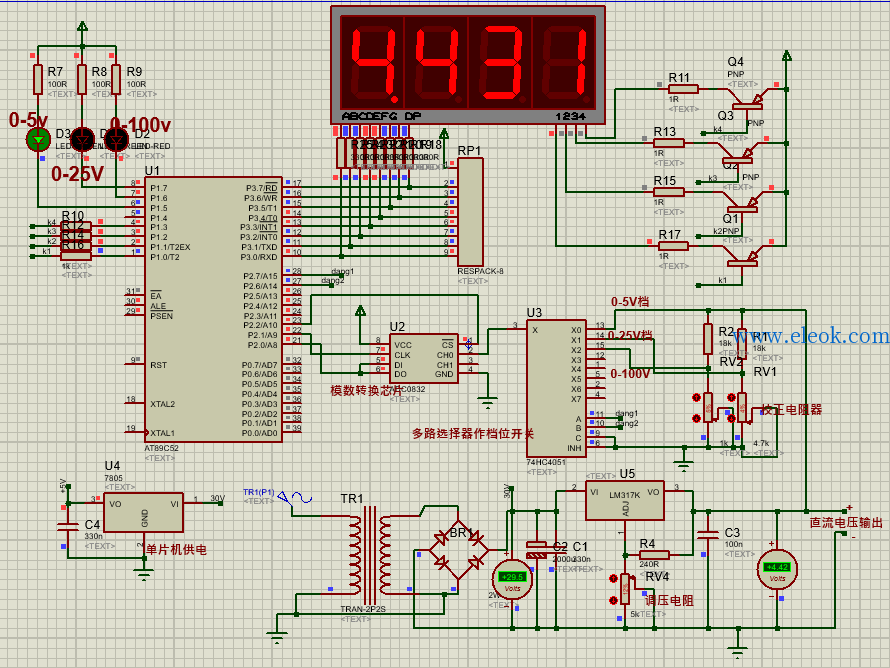

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


部分源码：完整源码请下载附件

1. /*数字电压表，能在0-5V，0-50V，0-250V之间自动切换量程*/

2. #include<reg51.h>

3. #define uchar unsigned char

4. #define uint unsigned int

5. #include <intrins.h>

6. code uchar TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //定义数码管显示数值

7. uchar str_TME[4]={0,0,0,0,}; //定义数码管显示初始值

8. unsigned char data1;     //data1用来存放转换以后的数据

9. sbit dang1=P2^7;

10. sbit dang2=P2^6;

11. sbit key1=P0^0;

12. sbit led1=P1^7;//0-50V指示

13. sbit led2=P1^6;//0-250V批示

14. sbit led3=P1^5;//0-5V指示

15. uchar flag;//用来作量程标志

16. void delay(uchar ms) //定义ms延迟程序

17. {

18. uchar i;

19. while(ms--)

20. for(i=0;i<125;i++);

21. }

22. uchar tmel=0;

23. bit sim=1;//转换标志

24. /***********************计数器中断函数,用于控制电压转*********************

25. *******************时间间隔,此程序设定间隔为1S电压转换一次***************/

26. void  tme_tr0(void)  interrupt 1

27. {

28. TL0=0xb0;

29. TH0=0x3c;

30. if(++tmel==20)

31.     {

32.         tmel=0;

33.         sim=1;//1S时间到，实现一次电压转换

34.     }

35. }

36. /*****************定义数码管显示（共阳数码管）***************************/

37. sbit k1=P1^0;   //第一位

38. sbit k2=P1^1;   //第二位

39. sbit k3=P1^2;   //第三位

40. sbit k4=P1^3;   //第四位

41. void VAL_xs0()//0-250v显示

42. {

43. k1=1; k2=1; k3=1; k4=1;

44. P3=TAB[str_TME[0]];

45. k1=0;  //第一位显示

46. delay(5);

47. k1=1;

48. P3=TAB[str_TME[1]];

49. k2=0; //第二位显示

50. delay(5);

51. k2=1;

52. P3=(TAB[str_TME[2]])&0x7f;//显示小数点

53. k3=0;  //第三位显示

54. delay(5);

55. k3=1;

56. P3=TAB[str_TME[3]];

57. k4=0;  //第四位显示

58. delay(5);

59. k4=1;

60. }

61. void VAL_xs1()//0-50v显示

62. {

63. k1=1; k2=1; k3=1; k4=1;

64. P3=TAB[str_TME[0]];

65. k1=0;  //第一位显示

66. delay(5);

67. k1=1;

68. P3=(TAB[str_TME[1]])&0x7f;//显示小数点

69. k2=0; //第二位显示

70. delay(5);

71. k2=1;

72. P3=TAB[str_TME[2]];

73. k3=0;  //第三位显示

74. delay(5);

75. k3=1;

76. P3=TAB[str_TME[3]];

77. k4=0;  //第四位显示

78. delay(5);

79. k4=1;

80. }

81. void VAL_xs2()//0-5v显示

82. {

83. k1=1; k2=1; k3=1; k4=1;

84. P3=(TAB[str_TME[0]])&0x7f;

85. k1=0;  //第一位显示

86. delay(5);

87. k1=1;

88. P3=TAB[str_TME[1]];//显示小数点

89. k2=0; //第二位显示

90. delay(5);

91. k2=1;

92. P3=TAB[str_TME[2]];

93. k3=0;  //第三位显示

94. delay(5);

95. k3=1;

96. P3=TAB[str_TME[3]];

97. k4=0;  //第四位显示

98. delay(5);

99. k4=1;

100. }

101.

102. /******************************************************************************

103.                             AD0832AD转换子程序

104. *******************************************************************************/

105. sbit bADcs=P2^2;   //片选位

106. sbit bADcl=P2^1;   //时钟位

107. sbit bADda=P2^0;   //数据位

108. void ad(void)

109. {           uchar i;

110.      bADcs = 0;//当ADC0832未工作时其CS输入端应为高电平，此时芯片禁用，开始工作CS为低电平

111.          bADcl=0;  //第一个时钟下降沿前da为1，第二个与第三时钟下降沿前的数据为通道选择

112.          bADda=1;  //选置起始位

113.          bADcl=1;

114.          bADcl=0;   //   1down

115.          bADda=1;   //通道选择第1位

116.          bADcl=1;

117.          bADcl=0;        //   2 down

118.          bADda=0;   //通道选择第2位，通道选择为1，0选通道0

119.          bADcl=1;

120.          bADcl=0;        //   3 down

121.          bADda=1;

122.          bADcl=1;

123.          bADcl=0;        //   4 down

124.          for(i=8;i>0;i--)

125.                  {

126.                  data1<<=1;  //从第7位开始，要左移

127.                  bADcl=0;

128.                 bADcl=1;

129.                 if(bADda==1) data1|=0x01;  //如果输出1，data1最后一位补1

130.                  }

131.         bADcs=1;        //转换完后CS置1

132. }

133. void changs()  //转换程序

134. {

135.     double sum;

136.     uchar val_Integer;             //定义整数变量

137.     unsigned int val_Decimal;      //定义小数变量

138.    if((dang1==0)&&(dang2==1)) //档位转换（0-100V）

139.     { flag=0;

140.       sum=data1*0.0196078*20 ; //扩展50倍

141.       led1=1;led2=0;led3=1;

142.       val_Integer=(uchar)sum;

143.       val_Decimal=(unsigned int)((sum-val_Integer)*10);

144.       str_TME[3]=val_Decimal;

145.       str_TME[2]=val_Integer%10;

146.       str_TME[1]=val_Integer/10%10;

147.       str_TME[0]=val_Integer/100;

148.       if((sum<=25)&&(sum>=5))//如果在25V量程，则切换成25V量程

149.         {

150.          dang1=1; dang2=0;

151.         }

152.        if(sum<5)//小数字时切换成5V量程

153.         { dang1=0;dang2=0;}

154.     }

155.      else if((dang1==1)&(dang2==0))//档位转换（0-25V?

156.         { flag=1;

157.       sum=data1*0.0196078*5 ; //扩展5倍

158.       led2=1;led1=0;led3=1;

159.       val_Integer=(uchar)sum;

160.       val_Decimal=(unsigned int)((sum-val_Integer)*100);

161.       str_TME[3]=val_Decimal%10;

162.       str_TME[2]=val_Decimal/10;

163.       str_TME[1]=val_Integer%10;

164.       str_TME[0]=val_Integer/10;

165.       if(sum>24.9)//大于25V切换成大量程

166.         {

167.            dang1=0; dang2=1;

168.         }

169.        if(sum<5)//小于5V切换成5V量程

170.         { dang1=0;dang2=0;}

171.     }

172.      else if((dang1==0)&&(dang2==0))//档位转换（0-5V?

173.           {  flag=2;

174.         sum=data1*0.0196078 ;

175.         led2=1;led1=1;  led3=0;

176.         val_Integer=(uchar)sum;

177.         val_Decimal=(unsigned int)((sum-val_Integer)*1000);

178.         str_TME[3]=val_Decimal%10;

179.         str_TME[2]=val_Decimal/10%10;

180.         str_TME[1]=val_Decimal/100;

181.         str_TME[0]=val_Integer;

182.

183.         if(sum>4.9)//大于5V切换成25V量程

184.           { dang1=1;dang2=0;

185.               if(sum>25)//大于50V切换成250V量程

186.               {

187.                  dang1=0; dang2=1;

188.               }

189.           }

190.       }

191. }

192. /*****************************************************

193.                        主程序

194. *******************************************************/

195. main()

196. {

197.     P1=0xc0;

198.     IE=0x82;//开中断

199.     TMOD=0x01;//定时器设置

200.     IP=0x01;

201.     TL0=0xb0;//初值

202.     TH0=0x3c;

203.     TR0=1;//启动

204.    dang1=0;dang2=1;

205. while(1)

206.     {

207.        switch(flag)//用flag标志不同量程

208.        {

209.         case 0:

210.         VAL_xs0();//250量程显示

211.         break;

212.         case 1:

213.         VAL_xs1();//50量程显示

214.         break;

215.         case 2:

216.         VAL_xs2();//5V量程显示

217.         break;

218.         }

219.         if(sim==1)//1秒到后，实现一次电压转换

220.             {

221.             ad();   //电压转换

222.             changs();       //数据转换

223.             sim=0;

224.             }

225.     }

226. }


复制代码

完整源码和proteus文件： 数显稳压电源设计.zip (372.54 KB, 售价: 5 E币)

2021-6-14 02:40 上传

点击文件名下载附件
