51单片机按键，led小灯泡，数码管综合程序与Proteus仿真

其中开关SW1为系统总控制开关//系统初始为关闭状态/此时按下SW1,系统开启，指示灯D1亮，
第一块数显板会显示按下次数1////此时按SW2/第一次D2亮起//第二次按下D3亮起//第三次按下D2和D3会同时熄灭，每按一次，
第四块数显板会显示开关SW2按下次数。当任意一个开关按下次数达到10次时，对应的数显板会从零开始重新计数。
开关SW3按下时，不管系统处于什么状态，都将关闭系统，而SW4按下时，第二个小灯泡会点亮

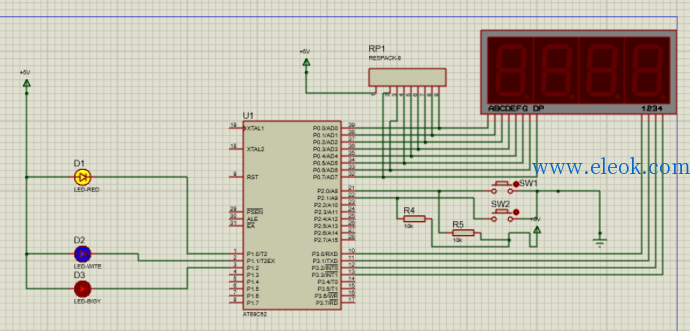

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

51单片机源程序如下:

1. /*此系统为开关联合控制LED工作台////其中开关SW1为系统总控制开关//系统初始为关闭状态/此时按下SW1,系统开启，指示灯D1亮，

2. 第一块数显板会显示按下次数1////此时按SW2/第一次D2亮起//第二次按下D3亮起//第三次按下D2和D3会同时熄灭，每按一次，

3. 第四块数显板会显示开关SW2按下次数。当任意一个开关按下次数达到10次时，对应的数显板会从零开始重新计数。*/

4. #include"reg52.h"

5. sbit C1=P3^0; //定义数码管四个引脚

6. sbit C2=P3^1;

7. sbit C3=P3^2;

8. sbit C4=P3^3;

9.

10. unsigned char F=0;          //定义系统是否开启

11. unsigned char A=0;          //定义D3灯开关次数

12.

13. sbit D1=P1^0;                  //LED引脚

14. sbit D2=P1^1;

15. sbit D3=P1^2;

16.

17. sbit SW1=P2^0;                   //开关引脚

18. sbit SW2=P2^1;

19. unsigned char s1=0,s2=0;  //数显管开关次数

20. unsigned char SMG[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

21. void SMGDelay(unsigned char t)           //此处为延时函数定义

22.    {

23.    while(t--);

24.    }

25. void SMGPLAY(unsigned char P,unsigned char D)         //四个数显管的显示位置

26.    {

27.     P0=0xff; //消隐

28.             switch(P)

29.           {

30.           case 1:C1=1;C2=0;C3=0;C4=0;break;

31.           case 2:C1=0;C2=1;C3=0;C4=0;break;

32.           case 3:C1=0;C2=0;C3=1;C4=0;break;

33.           case 4:C1=0;C2=0;C3=0;C4=1;break;

34.           }

35.           P0=D;

36.    }

37.

38.   void PUT4SMG()  //定义四个数显管显示内容

39.   {

40.    SMGPLAY(1,SMG[s1]);

41.    SMGDelay(100);

42.    SMGPLAY(2,0xbf);

43.    SMGDelay(100);

44.    SMGPLAY(3,0xbf);

45.    SMGDelay(100);

46.    SMGPLAY(4,SMG[s2]);

47.    SMGDelay(100);

48.   }

49.   void KEYS()           //定义开关按下次数和系统开关和小灯泡亮灭

50.   {

51.   if(SW1==0)

52.    {

53.   SMGDelay(100);

54.   if(SW1==0)

55.     {

56.   while(SW1==0)

57.      {

58.    PUT4SMG();

59.      }

60.          s1++;

61.          if(s1==10)

62.          {

63.           s1=0;

64.          }

65.         if(F==0)

66.           {

67.           F=1;

68.           D1=0;

69.           }

70.           else

71.           {

72.           F=0;

73.           D1=1;

74.           D2=1;

75.           D3=1;

76.           A=0;

77.           }

78.

79.     }

80.    }

81. if(SW2==0)

82.    {

83.   SMGDelay(100);

84.   if(SW2==0)

85.     {

86.   while(SW2==0)

87.      {

88.    PUT4SMG();

89.      }

90.          s2++;

91.          if(s2==10)

92.           {

93.           s2=0;

94.           }

95.           if(F==1)

96.           {

97.           A++;

98.           switch(A)

99.           {

100.           case 1:D2=0;break;

101.           case 2:D3=0;break;

102.           case 3:D2=1;D3=1;A=0;break;

103.           }

104.           }

105.

106.     }

107.    }

108.   }

109. void main()

110. {

111.   while(1)

112.   {

113.            PUT4SMG();

114.         KEYS();

115.    }

116. }


复制代码

联合控制开关 LED.rar (20.23 KB, 售价: 1 E币)

2021-6-9 19:31 上传

点击文件名下载附件
