基于51单片机的NEC协议编码红外解码方法与程序

记录一次使用NEC协议编码的红外遥控信号的解码方式。

NEC协议简要记录
NEC协议是红外遥控协议的一种，由其编码的数据帧分别由引导码、用户码、用户码（或者是用户码的反码）、数据码（即按键码）和数据码的反码这五部分组成，最后还有一个停止位。引导码表示即将开始传输32位的二进制数据；引导码之后的部分长度为4字节一共32位；第一字节为用户码；第二字节可能是用户码，也可能是用户码的反码，具体由厂商决定；第三字节是当前按键的按键码；第四字节是按键码的反码；停止位主要起隔离作用，一般不进行判断，也不需要理会。每一字节的数据从低位到高位依次发送。

NEC协议编码方式
NEC协议的每一比特数据本身也需要进行编码，编码后再进行载波调制。

引导码：9ms的高电平 + 4.5ms的低电平
比特值0：0.56ms的高电平 + 0.56ms的低电平
比特值1：0.56ms的高电平 + 1.68ms的低电平
发射端和接收端的电平相反，即：

引导码：9ms的低电平 + 4.5ms的高电平
比特值0：0.56ms的低电平 + 0.56ms的高电平
比特值1：0.56ms的低电平 + 1.68ms的高电平

源程序记录
按下红外遥控器的任一按键1~9，即可在开发板的数码管模块的左边第一位上显示对应的按键数字。

1. #include<reg51.h>

2.

3. sbit OUTPUT=P3^2;                //P3.2引脚为单片机外部中断0的触发引脚，同时连接红外接收模块IR 1838的输出端，在模块输出信号的同时进入外部中断0的服务函数

4. sbit Wei=P2^7;                //数码管模块位锁存

5.

6. unsigned char Code[9]={0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};                //数码管显示从“1”到“9”的段码

7. unsigned char Code0[4];

8. unsigned char Code1[33];

9. unsigned char time;

10.

11. bit m,n;                //定义两个标志位；标志位m表示一帧数据解码完毕，标志位n表示一帧数据接收完毕

12.

13. void ET_0() interrupt 1 using 1                //定时器0中断

14. {

15.         time++;                //对两个下降沿之间的时间间隔进行计数

16. }

17.

18. void EX_0() interrupt 0                //外部中断0

19. {

20.         static unsigned char i;

21.         static bit START;

22.         if(START)

23.         {

24.                 if(time<63&&time>=33)                //引导码，9ms+4.5ms

25.                 {

26.                         i=0;

27.                 }

28.                 Code1[i]=time;                //存储两个下降沿之间的时间间隔，将用于数据帧的“0”和“1”

29.                 time=0;

30.                 i++;

31.                 if(i==33)

32.                 {

33.                         n=1;

34.                         i=0;

35.                 }

36.         }

37.         else

38.         {

39.                 time=0;

40.                 START=1;

41.         }

42. }

43.

44. void ET0_init()                //定时器0中断初始化

45. {

46.         TMOD=0x02;                //定时器0工作在方式2

47.         TH0=0x00;                //重载值

48.         TL0=0x00;                //初始值

49.         ET0=1;                //开启定时器0中断

50.         TR0=1;

51. }

52.

53. void EX0_init()                //外部中断0初始化

54. {

55.         IT0=1;                //设置外部中断0为下降沿触发

56.         EX0=1;                //开启外部中断0

57.         EA=1;                //开启总中断

58. }

59.

60. void DECODE()                //红外解码

61. {

62.         unsigned char i,j,k;

63.         unsigned char x,y;

64.         k=1;

65.         for(i=0;i<4;i++)                //对数据帧中的4个字节进行处理

66.         {

67.                 for(j=1;j<=8;j++)                //对一个字节中的8位进行处理

68.                 {

69.                         x=Code1[k];

70.                         if(x>7)                //时间间隔大于某值则为1，与晶振（12MHz）相关，允许误差

71.                         {

72.                                 y|=0x80;

73.                         }

74.                         if(j<8)

75.                         {

76.                                 y>>=1;

77.                         }

78.                         k++;

79.                 }

80.                 Code0[i]=y;

81.                 y=0;

82.         }

83.         m=1;

84. }

85.

86. void NUMBER()                //将红外遥控器的按键值转换为数码管的段值

87. {

88.         switch(Code0[2])

89.         {

90.                 case 0x0c:P0=Code[0];break;

91.                 case 0x18:P0=Code[1];break;

92.                 case 0x5e:P0=Code[2];break;

93.                 case 0x08:P0=Code[3];break;

94.                 case 0x1c:P0=Code[4];break;

95.                 case 0x5a:P0=Code[5];break;

96.                 case 0x42:P0=Code[6];break;

97.                 case 0x52:P0=Code[7];break;

98.                 case 0x4a:P0=Code[8];break;

99.                 default:break;

100.         }

101.         m=0;

102. }

103.

104. void main()

105. {

106.         ET0_init();

107.         EX0_init();

108.

109.         P0=0xfe;                //取数码管模块左边第一位选通

110.         Wei=1;

111.         Wei=0;

112.

113.         while(1)

114.         {

115.                 if(n)

116.                 {

117.                         DECODE();

118.                         n=0;

119.                 }

120.                 if(m)

121.                 {

122.                         NUMBER();

123.                 }

124.         }

125. }

复制代码

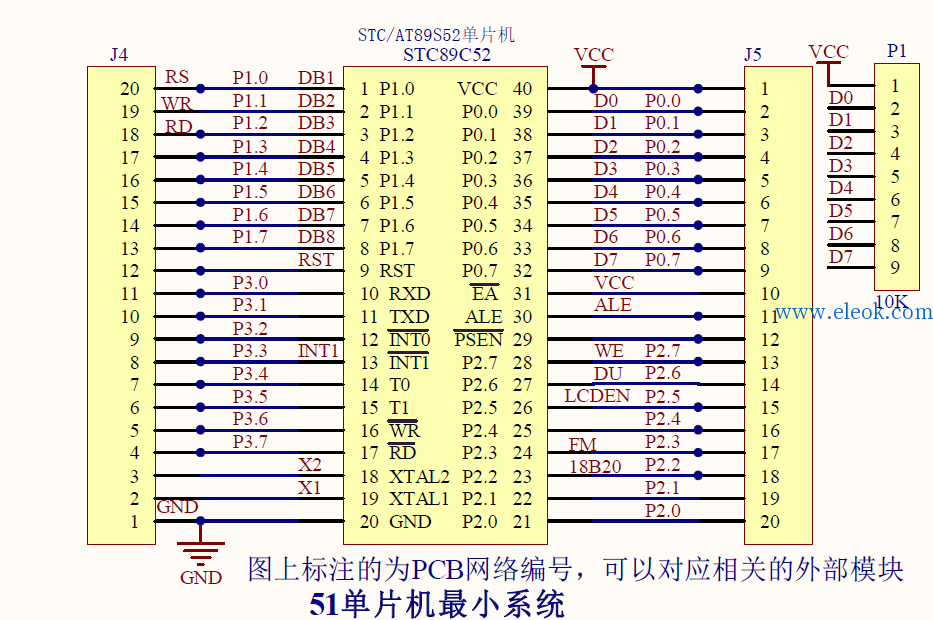

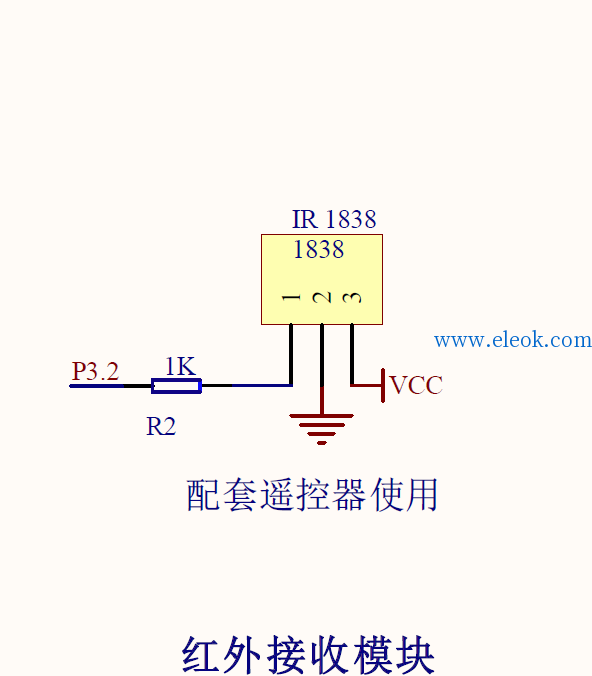

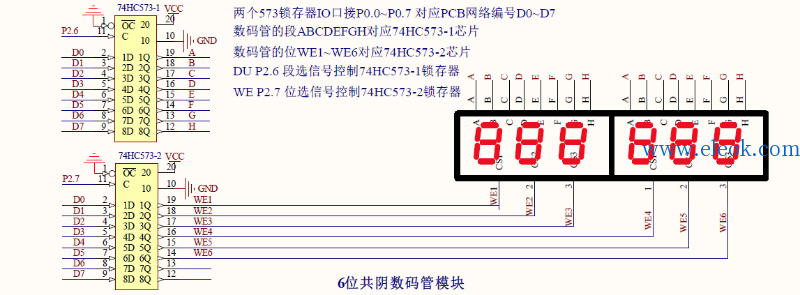

原理图：
