51单片机驱动LCD1602程序带注释简洁易懂和proteus仿真

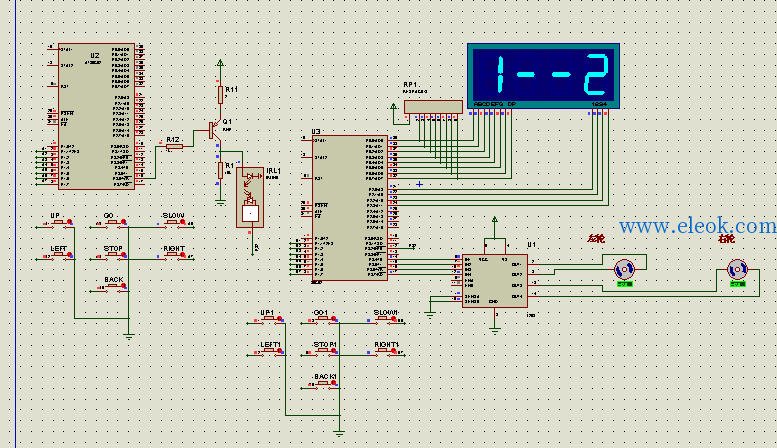

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

51单片机带注释的源程序如下:

1.

2. //功能：晶振11.0592M，实现1602液晶显示“88888888”//作者： 康晓龙

3. //单位：四川机电技术学院

4. //版本号：1.0

5. #include<reg51.h>

6. #include<intrins.h>           //包含_npp_函数定义头文件

7. #define uchar unsigned char

8. #define uint unsigned int

9. uchar table[]="0123456789.";

10. sbit rs=P0^4;  //定义 命令/数据输入脚

11. sbit rw=P0^5;  //定义 读/写脚

12. sbit e=P0^6;  //定义使能脚

13. sbit bf=P1^7;

14. uchar ge,shi,bai;

15. uint i;

16. void delayms(uint xms)           // 延时子程序

17. {

18.         uint i;uchar j;

19.         for(i=xms;i>0;i--)

20.                 for(j=110;j>0;j--);

21. }

22. /**************************************

23. 函数功能：判断忙碌状态

24. 返回值：  result. result=0 忙，result=1 不忙。

25. ***************************************/

26. uchar panduanmanglu(void)

27. {

28.    bit result;

29.         rs=0;

30.         rw=1;

31.         e=1;

32.         _nop_();

33.    result=bf;

34.     e=0;

35.   return result;

36. }

37. /************************************

38. 函数功能：将模式设置指令或显示地址写入液晶模块

39. 参数：canshu

40. *************************************/

41. void xiezhiling(uchar canshu)

42. {

43.   while( panduanmanglu()==1);

44.     rs=0;

45.         rw=0;

46.         e=0;

47.         _nop_();

48.            _nop_();

49.         P1=canshu;

50.         _nop_();

51.            _nop_();

52.         e=1;

53.         _nop_();

54.            _nop_();

55.         e=0;

56. }

57. /************************************

58. 函数功能：指定字符显示的实际地址

59. 参数:x

60. *************************************/

61. void xiedizhi(uchar x)

62. {

63. xiezhiling(x+0x80);

64. }

65. /************************************

66. 函数功能：将数据写入液晶模块

67. 参数:y

68. *************************************/

69. void xieshujv(uchar y)

70. {

71. while( panduanmanglu()==1);

72. rs=1;

73. rw=0;

74. e=0;

75. P1=y;

76. _nop_();

77. _nop_();

78.

79. e=1;

80. _nop_();

81. _nop_();

82. e=0;

83.

84. }

85. /************************************

86. 函数功能：对LCD的显示进行初始化设置

87. *************************************/

88. void chushihua()

89. {

90.   delayms(15);

91.   xiezhiling(0x38);        //0011 1000

92.    delayms(5);

93.   xiezhiling(0x0c);        //0000 1DCB         ，D=1开显示，C=1显示光标，B=1光标闪烁

94.    delayms(5);

95.   xiezhiling(0x04);//0000 01NS ，N=1指针加1，光标加1；N=0指针减1，光标减1;

96.                                 //S=1当写一个字符时，整屏显示左移（N=1）或右移（N=0），

97.                                                         //以得到光标不移动而屏幕移动的效果；S=0整屏显示不移动

98.    delayms(5);

99.

100. }

101.

102. /************************************

103. 函数功能：处理 i的数据

104. *************************************/

105. void xainshi(uint i)

106. {

107.

108.                    ge=i%10;                             //求数码管的个位

109.                    shi=i/10%10;                    //求数码管的十位

110.                    bai=i/100%10;                   //求数码管的百位

111. }

112.

113. void main()

114. {

115. chushihua();

116.         while(1)

117.         {        i=124;

118.                 xainshi(i);

119.             xiedizhi(0x05);//显示的地址在第一行的第6个显示

120.             xieshujv(table[ge]);

121.                 xiedizhi(0x06);//显示的地址在第一行的第7个显示

122.             xieshujv(table[10]);

123.                 xiedizhi(0x07);//显示的地址在第一行的第8个显示

124.             xieshujv(table[shi]);

125.                 xiedizhi(0x08);//显示的地址在第一行的第9个显示

126.             xieshujv(table[bai]);

127.

128.         }

129. }

复制代码
