51单片机矩阵按键的应用16个按键对应输出16种状态 Proteus

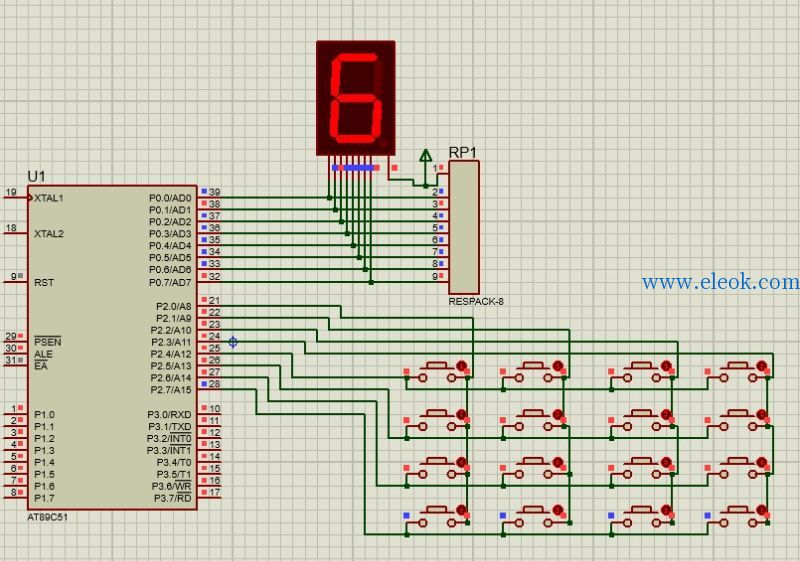

仿真原理图如下（proteus仿真工程文件和单片机C源码可到本帖附件中下载）


部分源码：完整请见附件

1. 单片机源程序如下:

2. //功能：晶振11.0592M，矩阵按键应用，16种按键对用16种输出

3.

4.

5. #include<reg51.h>

6.

7. unsigned char code duan[]={0xc0,0xf9,0xa4,0xb0,

8.

9.                               0x99,0x92,0x82,0xf8,0x80,0x90};//0~9的数码

10.

11. void delay(unsigned int i)

12.

13. {while(i--);}

14.

15.

16.

17. /**************************************

18.

19. 函数名：jianzhi()

20.

21. 函数功能：当有按键按下时，判断是哪一个按键按下，16个按键对应16种输出

22.

23. 返回值：  result. result=0 忙，result=1 不忙。

24.

25. ***************************************/

26.

27. void jianzhi()

28.

29. {

30.

31.   switch(P2)

32.

33.     {

34.

35.         //判断第一行哪一个按键按下，让P0口输出

36.

37.         case 0xee:P0=duan[0];break;

38.

39.         case 0xed:P0=duan[1];break;

40.

41.         case 0xeb:P0=duan[2];break;

42.

43.         case 0xe7:P0=duan[3];break;

44.

45.         //判断第二行哪一个按键按下，让P0口输出

46.

47.         case 0xde:P0=duan[4];break;

48.

49.         case 0xdd:P0=duan[5];break;

50.

51.         case 0xdb:P0=duan[6];break;

52.

53.         case 0xd7:P0=duan[7];break;

54.

55.         //判断第三行哪一个按键按下，让P0口输出

56.

57.         case 0xbe:P0=duan[8];break;

58.

59.         case 0xbd:P0=duan[9];break;

60.

61.         case 0xbb:P0=0xbb;break;

62.

63.         case 0xb7:P0=0xb7;break;

64.

65.         //判断第四行哪一个按键按下，让P0口输出

66.

67.         case 0x7e:P0=0x7e;break;

68.

69.         case 0x7d:P0=0x7d;break;

70.

71.         case 0x7b:P0=0x7b;break;

72.

73.         case 0x77:P0=0x77;break;

74.

75.         }

76.

77. }

78.

79. void main()

80.

81. {

82.

83. while(1)

84.

85.   {

86.

87.    P2=0xef;                                                  //对第一行进行扫描，判断是否有按键按下

88.

89.    if(P2!=0xef){jianzhi();}

复制代码

仿真文件和C源程序下载： 矩阵键盘电路的控制与应用.zip (196.07 KB, 售价: 3 E币)

2021-4-25 14:27 上传

点击文件名下载附件
