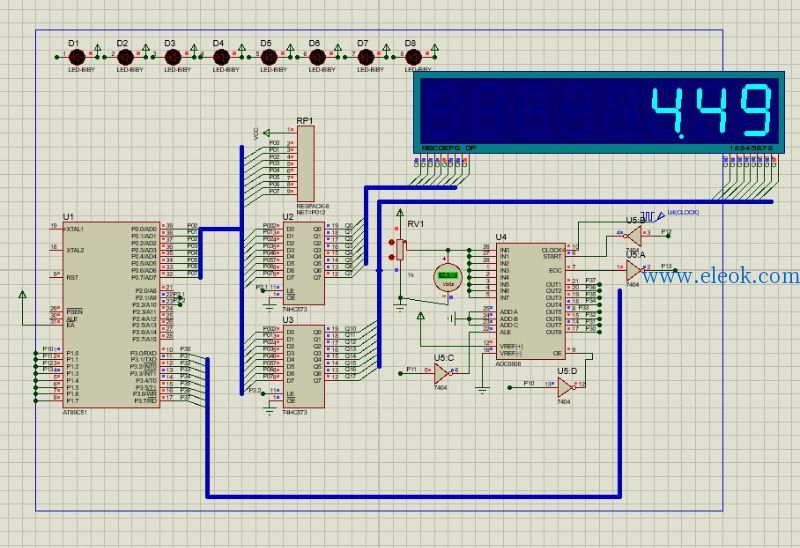

51单片机+ADC0808做电压表能测试0~5v的电压误差很小 proteus仿真

附件里有完整源码和仿真

单片机程序：

1. //功能：晶振11.0592M，通过采集模拟信号，让数码管显示当前电压//

2.

3. #include<reg51.h>

4. sbit duancun= P2^1 ;         //控制锁存器段选

5. sbit weicun= P2^2;                 //控制锁存器位选

6. sbit OE  = P1^0;  //输出使能,OE=0高阻，OE=1 ADC转换结果输出到单片机

7. sbit ST  = P1^2;  //启动信号，上升沿复位清零ADC，下降沿启动转换，低电平保持转换

8. sbit ALE  = P1^1;

9. sbit OEC  = P1^3;

10. sbit p07  = P0^7;

11.

12. #define uint unsigned int

13. #define uchar unsigned char

14.

15.

16.

17. void delay(uint x)

18. {

19.

20.         while(x--);

21.

22. }

23.

24. /**********************************

25. 函数名：xianshi()

26. 变量：i

27. 功能：处理 i的数据 ，让i能够显示到数码管上

28.

29. ***********************************/

30.

31. void xianshi(uint i)

32.

33.   {                  unsigned char code duan[]={0xc0,0xf9,0xa4,0xb0,

34.                               0x99,0x92,0x82,0xf8,0x80,0x90};

35.            unsigned char code led[]={0x00,0x01,0x02,0x04,

36.                            0x08,0x10,0x20,0x40,0x80};

37.            delay(50);

38.                    duancun=1;

39.                    P0=duan[i%10];

40.                    duancun=0;

41.                    weicun=1;

42.                    P0=led[8];

43.                    weicun=0;

44.                     P0=0xff;

45.

46.

47.

48.                    delay(50);

49.                    duancun=1;

50.                    P0=duan[i/10%10];

51.                    duancun=0;

52.                    weicun=1;

53.                    P0=led[7];

54.                    weicun=0;

55.                     P0=0xff;

56.

57.                    delay(50);

58.                    duancun=1;

59.                    P0=duan[i/100%10]&0x7f;

60.

61.                    duancun=0;

62.                    weicun=1;

63.                    P0=led[6];

64.                    weicun=0;

65.                     P0=0xff;

66.

67.   }

68.

69. void main()

70. {        float qq=1.962;

71.         while(1)

72.        {

73.                 ALE =1;

74.             ST =1;

75.             delay(5);

76.                 ALE = 0;

77.                 ST = 0;

78.                delay(5);

79.                 ALE = 1;

80.                 ST = 1;/*启动A/D转换,上升沿复位清零ADC，下降沿启动转换，低电平保持转换*/

81.         delay(50);

82.         OE = 0;         //输出使能,OE=1高阻，OE=0 ADC转换结果允许输出到单片机

83.         xianshi((P3*qq)); //因为P3的数据最大只有255，电压最大是5V，所以乘0.962就约等于500

84.         OE = 1;               //输出使能,OE=0高阻

85.

86.      }

87.

88. }

复制代码

需要Proteus8.8及以上版本打开 AD转换c程序和proteus仿真.zip (84.22 KB, 售价: 1 E币)

2021-4-25 14:23 上传

点击文件名下载附件
