51单片机电子琴音乐盒源代码与Proteus仿真原理图

这是一个带DIY设计按键的音乐盒，一共有8个按键，其中7个是对应音乐音符1，2，3，4，5，6，7的按键，最后一个是集播放音乐和切换音乐的多功能按键。还有一个LED数码管，用于显示按键的键值，通过数值变化更好地确定系统是否响应。系统有一个蜂鸣器用于播放程序设定好的歌曲。
k1~k7是用于自己DIY的电子琴按键，分别对应音乐中不同的7个音符。
播放音乐的实际电路图，仿真软件下用别的部件替换。

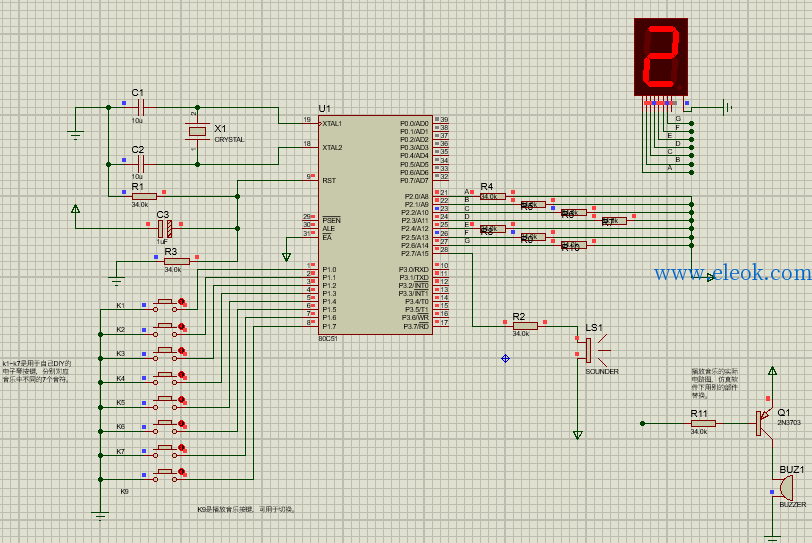

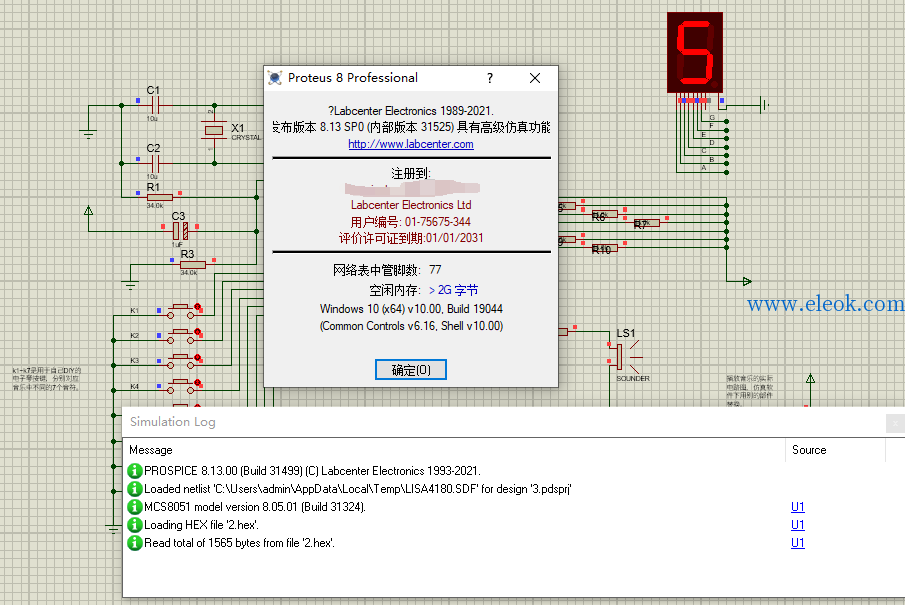

仿真原理图如下（proteus仿真工程文件和单片机C语言源码可到本帖附件中下载）

单片机源程序如下:

1. #include <reg52.h>

2. #define uchar unsigned char

3. #define uint unsigned int

4. //#include "main.h"

5.

6. sbit BeepIO = P2^7; //定义音频输出管脚

7. sbit KEY1 = P1^0; //按键1 do

8. sbit KEY2 = P1^1; //按键2 re

9. sbit KEY3 = P1^2; //按键3 mi

10. sbit KEY4 = P1^3; //按键4 fa

11. sbit KEY5 = P1^4; //按键5 sol

12. sbit KEY6 = P1^5; //按键6 la

13. sbit KEY7 = P1^6; //按键7 si

14. sbit KEY8 = P1^7; //按键8 音乐切换

15. uchar music=0;

16. uchar n=0;

17. uchar n1=0;

18. uchar n2=0;

19. uchar n3=0;

20. uchar key=0;

21. char temp1,temp2; //存放初值的中间变量

22.

23. uchar code music_dat[][2]= //校歌《蔚蓝之歌》音乐数据

24. {

25. 3,4, 3,4, 2,4, 1,4, //第一节

26. 2,6, 2,2, 1,4, 8,6, //第二节

27. 0,4, 9,2, 10,2, 1,4, 2,4, //第三节

28. 3,4, 3,2, 2,4, 1,4, 5,16, //第四节

29. 6,6, 6,2, 5,4, 3,4, 2,2, 2,2, 1,4, 10,4, 9,6, //第五节

30. 0,2, 8,2, 9,2, 1,2, 9,4, 3,4, //第六节

31. 2,6, 2,2, 2,4, 1,4, 8,16, //第七节

32. 0XFF //结束

33. };

34.

35. uchar code music_dat1[][2]= //小苹果

36. {

37. 1,2, 1,2, 2,4, 1,4, 4,4, 3,8, //第一节

38. 1,2, 1,2, 2,4, 1,4, 5,4, 4,8, //第二节

39. 1,2, 1,2, 8,4, 6,4, 4,4, 3,4, 2,4, //第三节

40. 7,2, 7,2, 6,4, 4,4, 5,4, 4,8, //第四节

41. 0XFF //结束

42. };

43.

44. uchar code music_dat2[][2]= //铃儿响叮当音乐数据

45. {

46. 6,2, 6,2, 6,4, 6,2, 6,2, 6,4, //第一节

47. 6,2, 8,2, 4,3, 5,1, 6,8, //第二节

48. 7,2, 7,2, 7,3, 7,1, 7,2, 6,2, 6,2, 6,1, 6,1, //第三节

49. 6,2, 5,2, 5,2, 4,2, 5,4, 8,4, //第四节

50. 6,2, 6,2, 6,4, 6,2, 6,2, 6,4, //第五节

51. 6,2, 8,2, 4,3, 5,1, 6,8, //第六节

52. 7,2, 7,2, 7,3, 7,1, 7,2, 6,2, 6,2, 6,1, 6,1, //第七节

53. 8,2, 8,2, 7,2, 5,2, 4,6, //第八节

54. 0XFF //结束

55. };

56.

57. uchar code music_dat3[][2]= //音乐数据

58. {

59. 6,4,4,4,5,4,2,4,6,2,5,2,4,2,5,2,2,4,6,4,4,4,5,4,5,2,5,2,8,2,6,2,3,4,4,4,4,1,3,1,

60. 2,4,3,2,4,2,5,4,1,4,9,2,8,2,6,4,6,4,5,2,4,4,5,2,6,2,5,4,1,4,2,4,2,1,4,1,2,4,

61. 0XFF //结束

62. };

63.

64. uint code table[]={ //数组存放的数据是各个音调的初始值

65. 0Xfc,0X8e,0Xfc,0Xed,0Xfd,0X43,0Xfd,0X6a,0Xfd,0Xb3,0Xfd,0Xf3,0Xfe,0X2d,0Xfb,0X00,0Xfb,0X8c,0Xfc,0X0e};

66. unsigned int code table1[12]={ //这个数组里存放的是1-7的音调的初始值

67. 0xfc5b,0xfc8e,0xfced,0xfd43,0xfd6a,0xfdb3,0xfdf3,0xfe2d,0xfb00,0xfb8c,0xfcc0e,0xfb68

68. };

69.

70. void delay100ms(unsigned char z)

71. {

72. unsigned int i;

73. z++;

74. while(--z)

75. {

76. for(i=11502;i;i--);

77. }

78. }

79.

80. void delay(uint z)

81. {

82. uint x,y;

83. for(x=z;x>0;x--)

84. for(y=110;y>0;y--);

85. }

86.

87. void key_scan()

88. {

89. if(KEY1==0) //等待按键按下

90. {

91. temp1=table[0]; //为赋初值做准备

92. temp2=table[1];

93. TH0=temp1;

94. TL0=temp2;

95. while(KEY1==0); //等待松手

96. TR0=1; //开始计时

97. delay(100); //默认节拍是100ms

98. key = 1;

99. P2=        0X06 ;//

100. }

101. if(KEY2==0) //等待按键按下

102. {

103. temp1=table[2]; //为赋初值做准备

104. temp2=table[3];

105. TH0=temp1;

106. TL0=temp2;

107. while(KEY2==0); //等待松手

108. TR0=1;

109. delay(100); //默认节拍是100ms

110. key = 2;

111. P2=        0X5B ;//

112. }

113. if(KEY3==0) //等待按键按下

114. {

115. temp1=table[4]; //为赋初值做准备

116. temp2=table[5];

117. TH0=temp1;

118. TL0=temp2;

119. while(KEY3==0); //等待松手

120. TR0=1; //开始计时

121. delay(100); //默认节拍是100ms

122. key = 3;

123. P2=        0X4F ;//

124. }

125. if(KEY4==0) //等待按键按下

126. {

127. temp1=table[6]; //为赋初值做准备

128. temp2=table[7];

129. TH0=temp1;

130. TL0=temp2;

131. while(KEY4==0); //等待松手

132. TR0=1; //开始计时

133. delay(100); //默认节拍是100ms

134. key = 4;

135. P2=        0X66 ;//

136. }

137. if(KEY5==0) //等待按键按下

138. {

139. temp1=table[8]; //为赋初值做准备

140. temp2=table[9];

141. TH0=temp1;

142. TL0=temp2;

143. while(KEY5==0); //等待松手

144. TR0=1; //按键松手

145. delay(100); //默认节拍是100ms

146. key = 5;

147. P2=        0X6D;

148. }

149. if(KEY6==0) //等待按键按下

150. {

151. temp1=table[10]; //为赋初值做准备

152. temp2=table[11];

153. TH0=temp1;

154. TL0=temp2;

155. while(KEY6==0); //等待松手

156. TR0=1; //开始计时

157. delay(100); //默认节拍是100ms

158. key = 6;

159. P2=        0X7D;

160. }

161. if(KEY7==0) //等待按键按下

162. {

163. temp1=table[12]; //为赋初值做准备

164. temp2=table[13];

165. TH0=temp1;

166. TL0=temp2;

167. while(KEY7==0); //等待松手

168. TR0=1; //开始计时

169. delay(100); //默认节拍是100ms

170. key = 7;

171. P2=        0X07;

172. }

173. if(KEY8 == 0)

174. {delay(5);

175. if(KEY8 == 0)

176. {        P2=0X6F;//

177. while(!KEY8);

178. music++;

179. if(music == 5)

180. {

181. music = 0;

182. }

183. key = 8;

184. }

185. }

186. TR0=0; //计时器停止，也就是停止放音

187. }

188. void systimer0_init(void)

189. {

190. TMOD |=0x01;//设置为1时用或（|）

191. TMOD &=0xfd;//设置为0时用与（&）

192. EA = 1;

193. ET0 = 1;

194. TR0 = 1;

195. }

196. #if 0

197. void DisPlay(void) //显示

198. {

199. switch(a)

200. {

201. case 0: P0=        0XC0;break;

202. case 1:        P0=        0XF9;break;

203. case 2:        P0=        0XA4;break;

204. case 3:        P0=        0XB0;break;

205. case 4:        P0=        0X99;break;

206. case 5:        P0=        0X92;break;

207. case 6:        P0=        0X83;break;

208. case 7:        P0=        0XF8;break;

209. default: P0=0X98;break;

210. }

211. }

212. #endif

213. void main()

214. {

215. BeepIO=0;

216. systimer0_init();

217. while(1)

218. {

219. BeepIO=1;

220. key_scan();

221. if(music > 0)

222. {

223. key = 0;

224. if(music == 1) //判断按键是否按下

225. {

226. while(1)

227. {

228. key_scan();

229. if(key != 0)

230. {

231. if(key != 8)

232. {

233. music = 0;

234. }

235. break;

236. }

237. TH0=table1[music_dat[n][0]]/256; //赋初值

238. TL0=table1[music_dat[n][0]]%256;

239. TR0=1; //音乐开始

240. delay100ms(music_dat[n][1]); //调用延时，用做节拍的发生

241. n++; //下个音调开始

242. if(music_dat[n][0]==0xff)

243. {

244. n=0; //判断是否到最后一个音调

245. TR0=0; //一个调放完，即将进行下一个调

246. }}}

247. if(music == 4) //判断按键是否按下

248. {

249. while(1)

250. {

251. key_scan();

252. if(key != 0)

253. {

254. if(key != 8)

255. {

256. music = 0;

257. }

258. break;

259. }

260. TH0=table1[music_dat1[n1][0]]/256; //赋初值

261. TL0=table1[music_dat1[n1][0]]%256;

262. TR0=1; //音乐开始

263. delay100ms(music_dat1[n1][1]); //调用延时，用做节拍的发生

264. n1++; //下个音调开始

265. if(music_dat1[n1][0]==0xff)

266. {

267. n1=0; //判断是否到最后一个音调

268. TR0=0; //一个调放完，即将进行下一个调

269. }}}

270. if(music == 3) //判断按键是否按下

271. {

272. while(1)

273. {

274. key_scan();

275. if(key != 0)

276. {

277. if(key != 8)

278. {music = 0;

279. }

280. break;

281. }

282. TH0=table1[music_dat2[n2][0]]/256; //赋初值

283. TL0=table1[music_dat2[n2][0]]%256;

284. TR0=1; //音乐开始

285. delay100ms(music_dat2[n2][1]); //调用延时，用做节拍的发生

286. n2++; //下个音调开始

287. if(music_dat2[n2][0]==0xff)

288. {

289. n2=0; //判断是否到最后一个音调

290. TR0=0; //一个调放完，即将进行下一个调

291. }}}

292. if(music == 2) //判断按键是否按下

293. {

294. while(1)

295. {key_scan();

296. if(key != 0)

297. {

298. if(key != 8)

299. {music = 0;

300. }

301. break;

302. }

303. TH0=table1[music_dat3[n3][0]]/256; //赋初值

304. TL0=table1[music_dat3[n3][0]]%256;

305. TR0=1; //音乐开始

306. delay100ms(music_dat3[n3][1]); //调用延时，用做节拍的发生

307. n3++; //下个音调开始

308. if(music_dat3[n3][0]==0xff)

309. {

310. n3=0; //判断是否到最后一个音调

311. TR0=0; //一个调放完，即将进行下一个调

312. }

313. }

314. }

315. }

316. else

317. {

318. TR0=0;

319. TR1=0;

320. BeepIO = 1;

321. }

322. }

323. }

324. void time0() interrupt 1

325. {

326. if(music == 1)

327. {

328. TH0=table1[music_dat[n][0]]/256; //赋初值

329. TL0=table1[music_dat[n][0]]%256;

330. }

331. else if(music == 4)

332. {

333. TH0=table1[music_dat1[n1][0]]/256; //赋初值

334. TL0=table1[music_dat1[n1][0]]%256;

335. }

336. else if(music == 3)

337. {

338. TH0=table1[music_dat2[n2][0]]/256; //赋初值

339. TL0=table1[music_dat2[n2][0]]%256;

340. }

341. else if(music == 2)

342. {

343. TH0=table1[music_dat3[n3][0]]/256; //赋初值

344. TL0=table1[music_dat3[n3][0]]%256;

345. }
