AT89C52单片机DHT11温湿度控制和光电计数代码Proteus仿真

以AT89C52为主控芯片，以DHT11为温湿度传感器，用LCD1602显示数值，当湿度过高时，启动电风扇（用L298N驱动直流电机模拟），当温度过低时，启动电热管（用OVEN器件模拟）

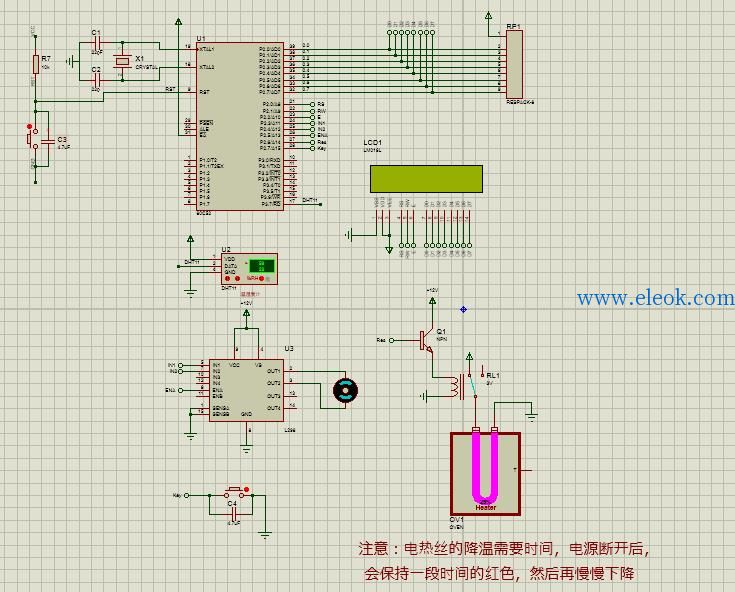

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

单片机部分源程序如下:

1. #include <reg52.h>      /////////////头文件

2.

3. sbit IN1 = P2^3;

4. sbit IN2 = P2^4;

5. sbit ENA = P2^5;

6. sbit Res = P2^6;     //电热丝控制口

7. sbit Key = P2^7;    //模拟光电门

8.

9. ////////////////////////////////////////////////////////////////////////////

10. void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str);

11. void ConfigTimer0(unsigned int ms);

12. unsigned char IntToString(unsigned char *str, int dat);

13. extern void LcdWriteCmd(unsigned char cmd);

14. extern void LcdWriteDat(unsigned char dat);

15. extern bit Start18B20();

16. extern bit Get18B20Temp(int *temp);

17. extern void InitLcd1602();

18. bit DHT_Start();

19. bit DHT_ByteRead(unsigned char *dat);

20.

21.

22. /////////////////////////////  数组命名

23. int Humity,Tempature,x;

24. int Count = 0;    //工具计数值

25. bit flag1s = 0;          //1s定时标志

26. unsigned char T0RH = 0;  //T0重载值的高字节

27. unsigned char T0RL = 0;  //T0重载值的低字节

28.

29.

30.   /////////////////////////////////    延时子程序

31. void delay()

32. {

33.     x=99999;

34.     while(x--);

35. }

36.

37.

38. void Key_Scan( void )

39. {

40.     if( Key == 0 )

41.     {

42.         delay();

43.         if( Key == 0 )

44.         {

45.             Count++;

46.             if( Count > 20 )

47.             {

48.                 Count = 0;

49.             }

50.         }

51.         while(!Key);

52.     }

53. }

54.

55.    /////////////////////////////////

56. void main()      ////////////////主程序

57. {

58.     int Tempature = 0;

59.     int Humidy = 0;

60.     bit tmp;

61.     unsigned char Decade = 0;

62.     unsigned char Digtal = 0;

63.     unsigned char str[12];

64.     unsigned char DHT[5];

65.     ////初始化///////////////////////

66.     EA = 1;            //开总中断

67.     ConfigTimer0(10);  //T0定时10ms

68.     InitLcd1602();     //初始化液晶

69.

70.     ////////////////////////////////////

71.     DHT_Start();

72.     delay();

73.     delay();

74.     delay();

75.

76.     delay();

77.

78.     ENA = 0;

79.     IN1 = 1;

80.     IN2 = 0;

81.     Res = 0;

82.

83.     LcdShowStr(0, 0, "Temp:");        //显示到液晶屏上

84.     LcdShowStr(0, 1, "Humi:");        //显示到液晶屏上

85.     LcdShowStr(8, 0, "Num:");        //显示到液晶屏上

86.

87.     while (1)

88.     {

89.         if (flag1s)  //每秒更新一次温度

90.         {

91.             DHT_Start();

92.             tmp=DHT_ByteRead(&DHT);

93.             if(tmp==1)

94.             {

95.                 str[0] = (DHT[0]/10)%10 + '0';  //十位转为ASCII码

96.                 str[1] = (DHT[0]%10) + '0';  //个位转为ASCII

97.                 LcdShowStr(5, 1, str);

98.

99.                 str[0] = (DHT[2]/10)%10 + '0';  //十位转为ASCII码

100.                 str[1] = (DHT[2]%10) + '0';  //个位转为ASCII

101.                 str[2] = '\0';

102.                 LcdShowStr(5,0, str);

103.

104.                 Tempature= DHT[2];

105.                 Humity=DHT[0];

106.

107.                 if( Tempature >= 24 )

108.                 {

109.                     Res = 0;

110.                 }

111.                 else if ( Tempature < 24 )

112.                 {

113.                     Res = 1;

114.                 }

115.

116.                 /*********************************/

117.

118.                 if( Humity >= 60 )

119.                 {

120.                     ENA = 1;

121.                 }

122.                 else if ( Humity < 60 )

123.                 {

124.                     ENA = 0;

125.                 }

126.             }

127.         }

128.         Key_Scan();

129.         Decade = Count/10;

130.         Digtal = Count%10;

131.         LcdWriteCmd(0x80+12);

132.         LcdWriteDat(0x30+Decade);

133.         LcdWriteDat(0x30+Digtal);

134.      }

135. }

136.

137.

138. /* 整型数转换为字符串，str-字符串指针，dat-待转换数，返回值-字符串长度 */

139. unsigned char IntToString(unsigned char *str, int dat)

140. {

141.     signed char i = 0;

142.     unsigned char len = 0;

143.     unsigned char buf[6];

144.

145.     if (dat < 0)  //如果为负数，首先取绝对值，并在指针上添加负号

146.     {

147.         dat = -dat;

148.         *str++ = '-';

149.         len++;

150.     }

151.     do {          //先转换为低位在前的十进制数组

152.         buf[i++] = dat % 10;

153.         dat /= 10;

154.     } while (dat > 0);

155.     len += i;     //i最后的值就是有效字符的个数

156.     while (i-- > 0)   //将数组值转换为ASCII码反向拷贝到接收指针上

157.     {

158.         *str++ = buf[i] + '0';

159.     }

160.     *str = '\0';  //添加字符串结束符

161.

162.     return len;   //返回字符串长度

163. }

164.

165. /* 配置并启动T0，ms-T0定时时间 */

166. void ConfigTimer0(unsigned int ms)

167. {

168.     unsigned long tmp;  //临时变量

169.

170.     tmp = 11059200 / 12;      //定时器计数频率

171.     tmp = (tmp * ms) / 1000;  //计算所需的计数值

172.     tmp = 65536 - tmp;        //计算定时器重载值

173.     tmp = tmp + 12;           //补偿中断响应延时造成的误差

174.     T0RH = (unsigned char)(tmp>>8);  //定时器重载值拆分为高低字节

175.     T0RL = (unsigned char)tmp;

176.     TMOD &= 0xF0;   //清零T0的控制位

177.     TMOD |= 0x01;   //配置T0为模式1

178.     TH0 = T0RH;     //加载T0重载值

179.     TL0 = T0RL;

180.     ET0 = 1;        //使能T0中断

181.     TR0 = 1;        //启动T0

182. }

183. /* T0中断服务函数，完成1秒定时 */

184. void InterruptTimer0() interrupt 1

185. {

186.     static unsigned char tmr1s = 0;

187.

188.     TH0 = T0RH;  //重新加载重载值

189.     TL0 = T0RL;

190.     tmr1s++;

191.     if (tmr1s >= 100)  //定时1s

192.     {

193.         tmr1s = 0;

194.         flag1s = 1;

195.     }

196.

197.

198. }


复制代码

温度检测仿真电路.zip (136.49 KB, 售价: 2 E币)

2021-4-17 01:54 上传

点击文件名下载附件

温度检测C语言程序.zip (76.76 KB, 售价: 2 E币)

2021-4-17 01:54 上传

点击文件名下载附件
