数码管为二位共阳数码管,我对引脚的排列方式和一般的有些不同,目的是在PCB上的顶层线更少。另外还算了一下这种接法的段码,在代码里大家可以看下
仿真文件和c源码:
30秒倒计时.zip
(67.42 KB, 售价: 2 E币)

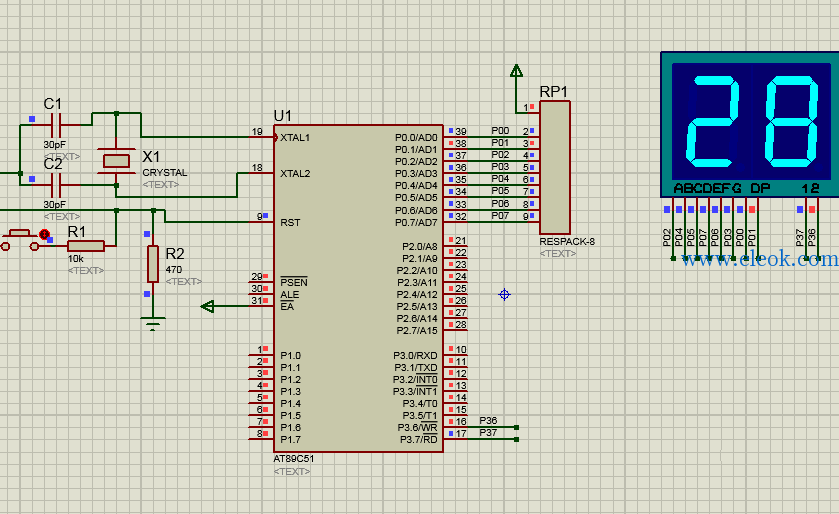

仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)
单片机源程序如下:
- #include <reg51.h>
- unsigned char count=0;
- sbit LED_B1=P3^6;
- sbit LED_A1=P3^7;
- unsigned char NSF=30;
- void Init(void)
- {
- TMOD=0x01;
- TH0=(65536-10000)/256;
- TL0=(65536-10000)%256;
- TR0=1;
- ET0=1;
- EA=1;
- }
- void timer0(void) interrupt 1
- {
- TMOD=0x01;
- TH0=(65536-50000)/256;
- TL0=(65536-50000)%256;
- TR0=1;
- ET0=1;
- EA=1;
- count++;
- if(count>19)
- {
- count=0;
- NSF--;
- }
- }
-
- void delayms(unsigned int xms)
- {
- unsigned int i,j;
- for(i=xms;i>0;i--)
- for(j=110;j>0;j--);}
- unsigned char table[]={0x3,0xcf,0x2a,0x4a,0xc6,0x52,0x12,0xcb,0x2,0x42};
- void display1(unsigned char num1,unsigned char num2)
- {
- LED_A1=1;
- P0=table[num1];
-
- delayms(10);
- LED_A1=0;
-
- LED_B1=1;
- P0=table[num2];
-
- delayms(10);
- LED_B1=0;
- }
- void main()
- {
- while(1)
- {
- EA=1;
- Init();
- while(NSF!=0)
- {
- display1(NSF/10,NSF%10);
- delayms(10);
- }
- while(NSF==0)
- {
- NSF=30;
- display1(NSF/10,NSF%10);
- delayms(10);
- }
- }
- }
复制代码
