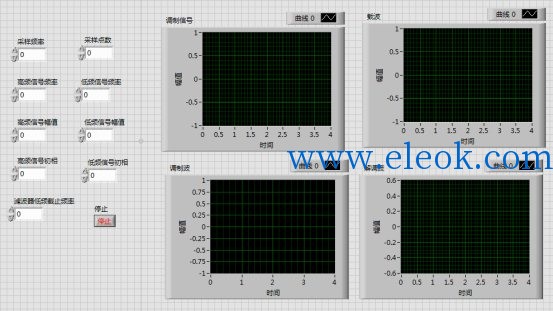

在上例虚拟正弦信号发生器的基础上再加个正弦波发生器，为两个正弦波发生器一个做载，一个做调制信号。 前面板设计需添加参数输入型数字控件，用以设置低通滤波器的低截止频率。增加三个输出显示型控件，分别用以显示载波、调制波、解调波的波形。九个输入型数字控件供使用者键入采样频率、采样点数、高频信号频率、低频信号频率、高频信号幅值、低频信号幅值、高频信号初始相位、低频信号初始相位。 前面板设计如下：

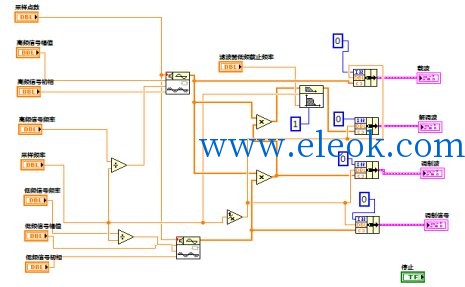

程序框图如下：

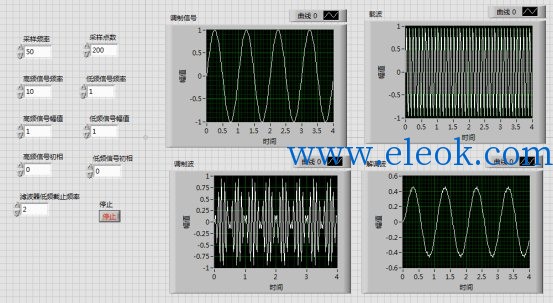

进行检验： (1)、设置低频信号的频率为1Hz，幅值为1V，初始相位为0，设置载波高频信号的频率10Hz，幅值为1V，初始相位为0，设置巴特沃斯滤波器的低截止频率为2Hz，设置对调制和载波信号的采样频率均为50Hz，采样点数均为200点。运行结果如图所示。

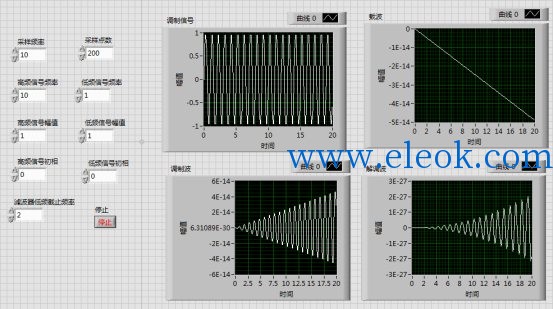

(2)、设置低频调制信号的频率为1Hz，幅值为1V，初始相位为0°；设置载波高频信号的频率为10Hz，幅值为1V，初始相位0°；设置巴特沃斯滤波器的低截止频率为2Hz;设置对调制和载波信号的采样频率均为10Hz,采样点数均为200点。运行结果如图所示。

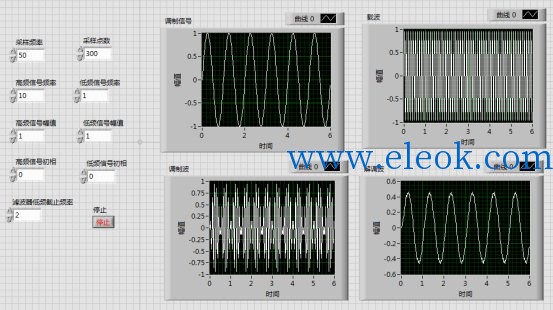

- 、设置低频调制信号的频率为1Hz，幅值为1V，初始相位为0°；设置载波高频信号的频率为10Hz，幅值为1V，初始相位0°；设置巴特沃斯滤波器的低截止频率为2Hz;设置对调制和载波信号的采样频率均为50Hz,采样点数均为300点。运行结果如图所示。
文档和VI程序：
LABVIEW结课设计.zip
(190.37 KB, 售价: 3 E币)
