LabVIEW读取和显示温度曲线 51单片机做下位机

[复制链接]
coolfire 发表于 2020-12-12 23:09:09 | 显示全部楼层 |阅读模式
运行VI程序。
(1)启动采样。通道号设置为1,采样间隔设置为1-255范围的数,命令类型设置为0,单击下发命令。下位机收到命令后,启动采样定时器,以设置的采样间隔读取AIN1通道,并上报。
(2)设置采样间隔。通道号设置为1,采样间隔设置为1-255范围的数,命令类型设置为2,单击下发命令。观察收到数据的频率,验证采样间隔是否改变。
(3)停止采样。通道号设置为1,采样间隔设置为1-255范围的任意数,命令类型设置为1,单击下发命令。

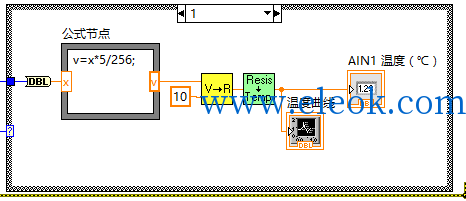

下位机上报数据为通道号+A/D转换值,所以截取字符串函数每次取一个字符,通道号对应偏移量为0的字符,A/D转换值为偏移量为1的字符。对于通道为1时,A/D转换值为NTC热敏电阻的电压,需要转换为电阻,最终转换为温度,并用数值显示控件和波形图表显示出来

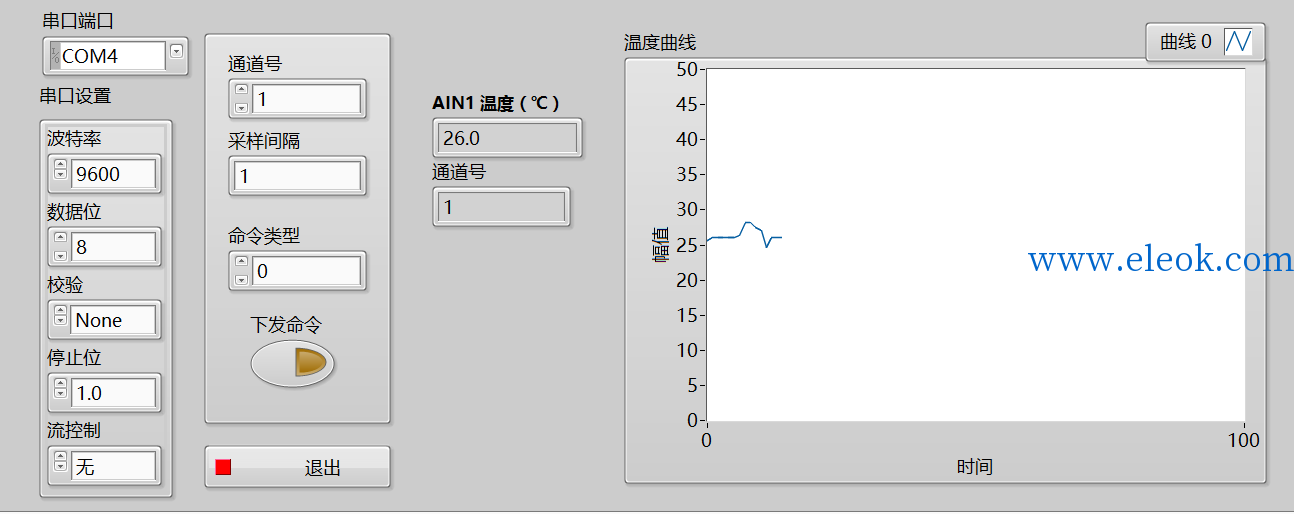

1.png 2.png

51单片机部分代码:完整代码见附件
  1. #include<reg52.h>
  2. #include "pcf8591.h"
  3. #define uchar unsigned char

  4. #define COMMAND_ACTIVE  0     //开始采样命令
  5. #define COMMAND_DEACTIVE   1         //停止采样命令
  6. #define COMMAND_CONFIG 2         //配置采样间隔
  7. #define TL0_X (65536-50000)%256    //T0定时50ms
  8. #define TH0_X (65536-50000)/256
  9. uchar interval = 1; //采样间隔,单位:s,默认为1,范围:1~255
  10. uchar is_enable = 0; //通道使能标志:1-使能 0-禁止
  11. sbit led_uart_rx = P1^7; //串口RX指示灯,收到字节数据取反
  12. sbit led_uart_tx = P1^6; //串口TXD发送指示灯,发送2个字节取反
  13. sbit led_ad_is_working  = P1^5; //AD0使能指示
  14. void init_timer0(); //初始化T0
  15. void init_uart();   //初始化串口
  16. void send_ad_data(uchar channel, uchar *pData); //通过串口发送采样数据
  17. void uart_sendonechar(unsigned char c);         //串口发送一个字节数据函数声明
  18. void delayms(unsigned int n);            //ms级延时函数声明
  19. void main()
  20. {
  21.         uchar channel_tick = 0;
  22.         uchar nTick = 0; //中断计数
  23.         uchar nChannel = 1;  //通道号 通道号: 0-光敏电阻   1-热敏电阻NTC  2-分压电阻W5 3-分压电阻W6
  24.         uchar start = 0;     //启动转换标志,1-启动,0-禁止
  25.         uchar ADtemp; //采样数据
  26.         init_uart();  //初始化串口
  27.         init_timer0(); //初始化T0,但不启动

  28.          while(1)
  29.         {

  30.                  while(TF0==0);
  31.                  TF0 = 0;
  32.                  TL0 = TL0_X; //赋初值
  33.                  TH0 = TH0_X;
  34.              nTick = nTick + 1; //中断次数+1
  35.                   if(nTick==20) //1s定时到
  36.                   {
  37.                      nTick = 0; //清零
  38.                      if(is_enable == 1) //如果使能,则判断采样间隔是否到,到则启动一次采样
  39.                          {
  40.                              channel_tick = channel_tick + 1;
  41.                                  if(interval == channel_tick)
  42.                                     {
  43.                                           start = 1; //启动一次采样
  44.                                           channel_tick =0; //清零计数
  45.                                         }
  46.                          }
  47.
  48.              if(start == 1) //启动采样
  49.                  {
  50.                     start = 0; //清零采样启动标志
  51.                         ADtemp = ReadADC(1);      //读取采样数据
  52.                         send_ad_data(1,&ADtemp);  //发送采样数据
  53.                         led_uart_tx = ~led_uart_tx; //串口发送指示灯亮
  54.                         delayms(1); //延时1ms  ADC一次转换时间为90us,必须等待转换完成,在读取
  55.                                     //单片机机器周期为1us@12MHz,速度比ADC块,必须等待
复制代码
