远程果蔬工厂监控系统设计 LabVIEW+51单片机程序

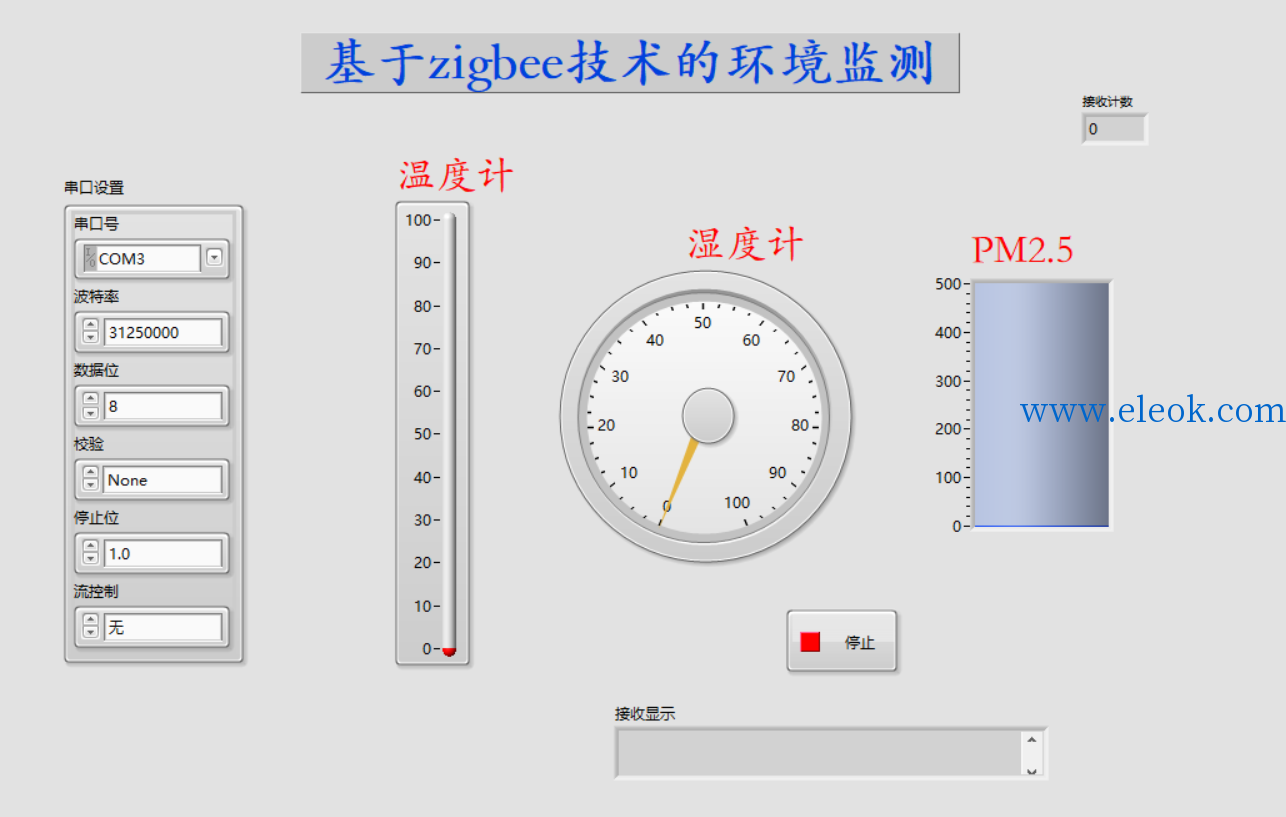

果蔬的保鲜对储存环境的温湿度要求极高，因此对于果蔬工厂来说，对储藏果蔬仓库的环境的温湿度实时且准确的监测具有重要意义。本设计基于STC89C51单片机的果蔬工厂仓储环境的智能检测系统。系统采用无线zigbee组网进行远程数据传输，采用集温湿度传感器与A/D转换器为一体的DHT11芯片作为温湿度采集模块，上位机采用美国NI公司的Labview对环境采集的温湿度数据的进行显示。其他部分包括下位机LCD1602的显示，串行通信模块以及超限报警处理电路，分别实现了上下位机温湿度给定值的设定和超限报警处理。本文主要介绍了系统的硬件软件实现原理，对硬件结构原理和软件实现要点进行分析。系统结构设计明晰、实用，提高了测量精度和效率。


51单片机部分源码：

1. #include <reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义

2. #include "intrins.h"

3. #include <math.h>

4. #include "lcd1602.h"

5. #include "dht11.h"

6. #include "dht11_1.h"

7. #include "usart.h"

8. #define uchar unsigned char

9. #define uint unsigned int

10.

11. uint flag_1000=0;

12. uchar rec_dat[12];

13. uchar rec_dat1[12];

14. uchar sbuf[8];

15.

16. /*******************************************************************************

17. * 函 数 名         : Timer0Init

18. * 函数功能                   : 定时器0初始化

19. * 输    入         : 无

20. * 输    出         : 无

21. *******************************************************************************/

22. void Timer0Init()

23. {

24.         TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。

25.         TH0=0XFC;        //给定时器赋初值，定时1ms

26.         TL0=0X18;

27.         ET0=1;//打开定时器0中断允许

28.         EA=1;//打开总中断

29.         TR0=1;//打开定时器

30. }

31.

32. /*------------------------------------------------

33.                     主函数

34. ------------------------------------------------*/

35.

36.

37. void main(void)

38. {

39.         uchar i,j;

40.         //Timer0Init();

41.         LCD_Init();

42.         UartInit();                   // 串口初始化

43.         LCD_Clear();//清屏

44.         delay_ms(300);    //DHT11上电后要等待1S以越过不稳定状态在此期间不能发送任何指令

45.         while (1)

46.          {

47.                    DHT11_receive();

48.             DHT11_1_receive();

49.                 for(i=0;i<11;i++)

50.                 {

51.                         LCD_Write_Char(i,0,rec_dat[i]);

52.                         LCD_Write_Char(i,1,rec_dat1[i]);

53.                 }

54.         //  if(        flag_1000==1)

55.         //  {

56.           //flag_1000=0;

57.                         for(j=0;j<8;j++)

58.                         {

59.                         uart_send_byte(sbuf[j]);

60.                         }

61.                 //}

62.         }

63. }

64. 完整源码见附件

复制代码

监控系统设计labview和51单片机源码.rar (79.6 KB, 售价: 5 E币)

2020-12-9 16:16 上传

点击文件名下载附件
