S7-1200 PLC SCL语言程序编写简单的交通灯

TIA16_交通灯程序.zip (611.46 KB, 售价: 5 E币)

2020-12-2 12:35 上传

点击文件名下载附件

控制要求：

       首先，南北方向红灯亮25秒，与此同时，东西方向绿灯先亮20秒，然后闪3秒，接着东西方向黄灯闪2秒；接下来，东西方向红灯亮30秒，南北方向绿灯先亮25秒，然后，南北绿灯闪3秒，南北黄灯闪2秒。

程序设计思路：

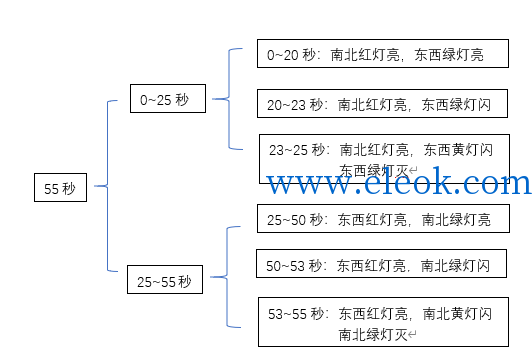

       程序分为单定时器和双定时器两个版本，但思路是一样的，都是根据在不同的时间点，控制不同的灯亮。因为总的时长为55秒，然后东西方向通行时间为25秒，南北方向通行时间为30秒，整个程序流程如下：

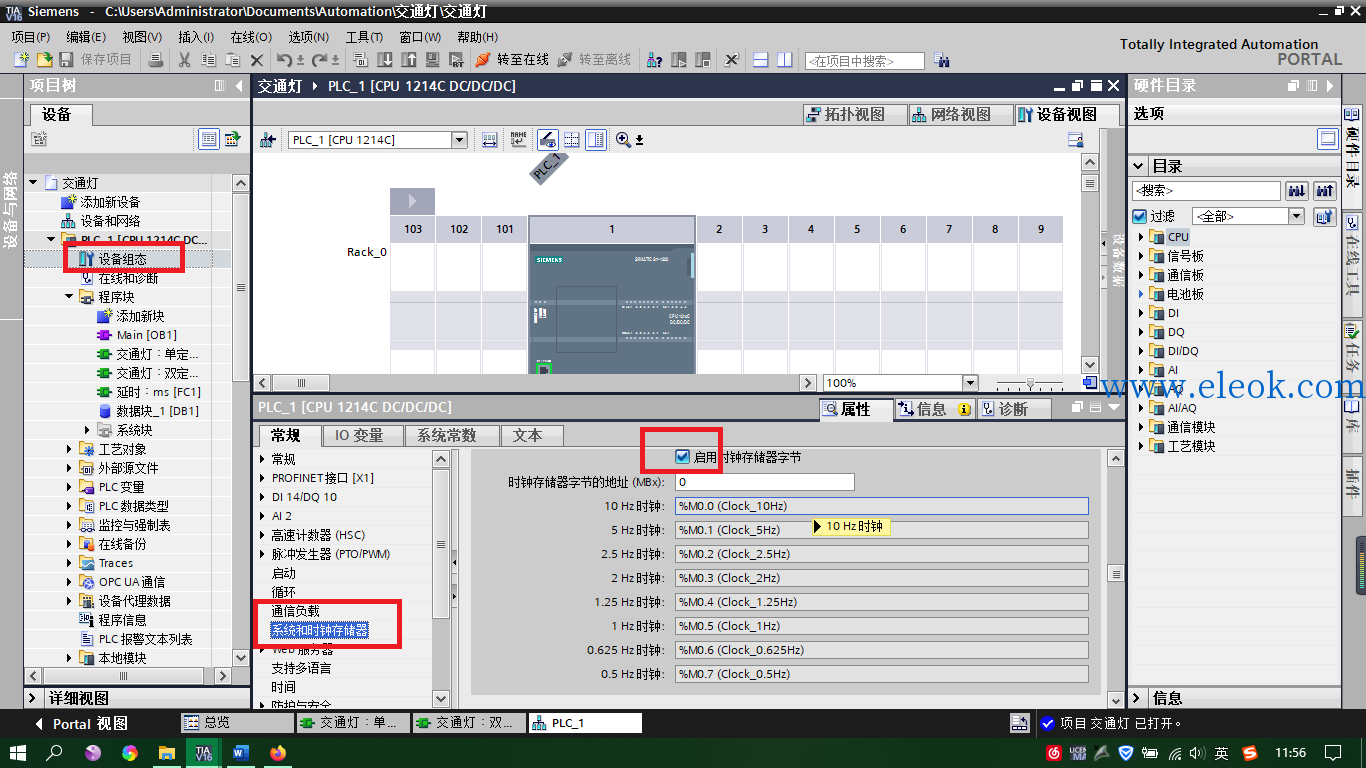

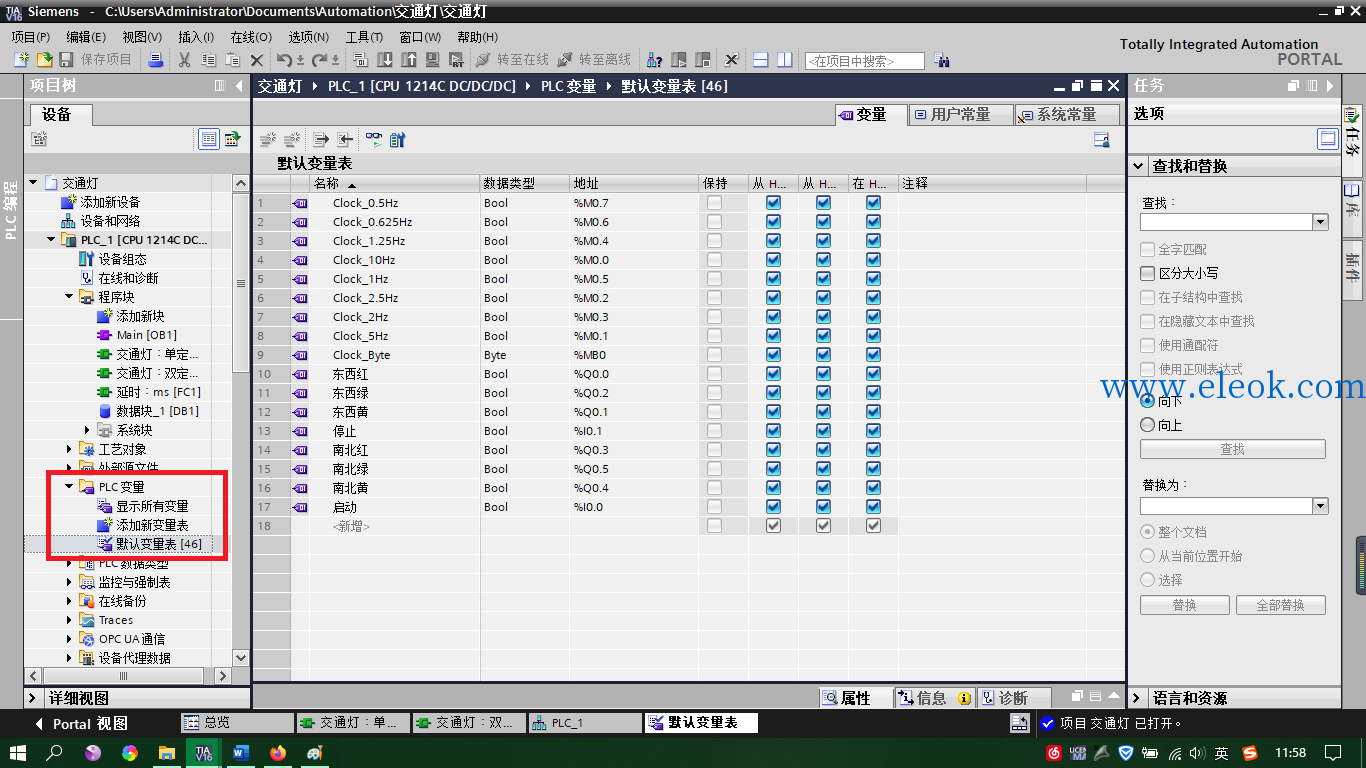

       然后简单说一下单定时器和双定时器的区别，他们的功能是一样的，只不过双定时器可以任意修改闪烁频率，而单定时器版本的只能使用系统设定好的几个频率。因为单定时器版本用的是PLC自带的系统时钟，使用方法是打开”设备组态”，在“常规”里面找到“系统和时钟存储器”，勾选“时钟存储器位”就行了，然后就可以在PLC变量表里面看到相应的变量了。图片如下：

程序如下：

单定时器版本：

1. //交通灯：单定时器版本

2. IF "启动" AND "停止" = 0 THEN

3.     "数据块_1".启动值 := 1;

4.     "数据块_1".停止值 := 0;

5. ELSIF "停止" THEN

6.     "数据块_1".启动值 := 0;

7.     "数据块_1".停止值 := 1;

8.     "东西红" := 0;

9.     "东西黄" := 0;

10.     "东西绿" := 0;

11.     "南北红" := 0;

12.     "南北黄" := 0;

13.     "南北绿" := 0;

14. END_IF;

15. IF "数据块_1".启动值 THEN

16.     "数据块_1".定时器.IN := 1;

17.     "数据块_1".定时器.PT := T#55s;

18.     "IEC_Timer_0_DB_2".TON(IN := "数据块_1".定时器.IN,

19.                            PT := "数据块_1".定时器.PT,

20.                            ET => "数据块_1".定时器输出时间);

21.     IF "数据块_1".定时器输出时间>=T#0s AND "数据块_1".定时器输出时间<=T#20s THEN

22.         "东西绿" := 1;

23.         "南北红" := 1;

24.         ELSIF "数据块_1".定时器输出时间>T#20s AND  "数据块_1".定时器输出时间<=T#23s THEN

25.             "东西绿" :="Clock_2Hz" ;

26.         ELSIF "数据块_1".定时器输出时间>T#23s AND  "数据块_1".定时器输出时间<=T#25s THEN

27.             "东西绿" := 0;

28.             "东西黄" := "Clock_2Hz";

29.     ELSIF "数据块_1".定时器输出时间>T#25s AND "数据块_1".定时器输出时间<=T#50s THEN

30.         "东西红" := 1;

31.         "南北绿" := 1;

32.         "东西黄" := 0;

33.         "南北红" := 0;

34.     ELSIF "数据块_1".定时器输出时间>T#50s AND "数据块_1".定时器输出时间<=T#53s THEN

35.         "南北绿" := "Clock_2Hz";

36.     ELSIF "数据块_1".定时器输出时间>T#53s AND "数据块_1".定时器输出时间<=T#55s THEN

37.         "南北黄" :="Clock_2Hz" ;

38.         "南北绿" := 0;

39.     END_IF;

40.     IF "数据块_1".定时器输出时间 =T#55s THEN

41.         RESET_TIMER("IEC_Timer_0_DB_2");

42.         "东西红" := 0;

43.         "东西黄" := 0;

44.         "东西绿" := 0;

45.         "南北红" := 0;

46.         "南北黄" := 0;

47.         "南北绿" := 0;

48.     END_IF;

49. END_IF;

复制代码

双定时器版本：

1. //交通灯：两个定时器版本

2. IF "启动" AND "停止" = 0 THEN

3.     "数据块_1".启动值 := 1;

4.     "数据块_1".停止值 := 0;

5. ELSIF "停止" THEN

6.     "数据块_1".启动值 := 0;

7.     "数据块_1".停止值 := 1;

8.     "东西红" := 0;

9.     "东西黄" := 0;

10.     "东西绿" := 0;

11.     "南北红" := 0;

12.     "南北黄" := 0;

13.     "南北绿" := 0;

14. END_IF;

15. IF "数据块_1".启动值 THEN

16.     "数据块_1".定时器.IN := 1;

17.     "数据块_1".定时器.PT := T#55s;

18.     "数据块_1".定时器1.PT := T#0.5s;

19.     //总定时;55s

20.     "IEC_Timer_0_DB_2".TON(IN := "数据块_1".定时器.IN,

21.                            PT := "数据块_1".定时器.PT,

22.                            ET => "数据块_1".定时器输出时间);

23.     //0~20s；南北红灯，东西绿灯

24.     IF "数据块_1".定时器输出时间>=T#0s AND "数据块_1".定时器输出时间<=T#20s THEN

25.         "东西绿" := 1;

26.         "南北红" := 1;

27.    //东西绿灯闪3s

28.     ELSIF "数据块_1".定时器输出时间>T#20s AND "数据块_1".定时器输出时间<=T#23s THEN

29.         "数据块_1".定时器1.IN := 1;

30.         "数据块_1".定时器1.PT := T#500ms;

31.         "IEC_Timer_0_DB".TON(IN := "数据块_1".定时器1.IN,

32.                              PT := "数据块_1".定时器1.PT,

33.                              Q => "数据块_1".定时器输出2);

34.         IF "数据块_1".定时器输出2 THEN

35.             "东西绿" := NOT "东西绿";

36.             RESET_TIMER("IEC_Timer_0_DB");

37.         END_IF;

38.         //东西黄灯闪2s

39.         ELSIF "数据块_1".定时器输出时间>T#23s AND"数据块_1".定时器输出时间<=T#25s THEN

40.             "东西绿" := 0;

41.             "数据块_1".定时器1.IN := 1;

42.             "数据块_1".定时器1.PT := T#500ms;

43.             "IEC_Timer_0_DB".TON(IN := "数据块_1".定时器1.IN,

44.                                  PT := "数据块_1".定时器1.PT,

45.                                  Q => "数据块_1".定时器输出2);

46.             IF "数据块_1".定时器输出2 THEN

47.                 "东西黄" := NOT "东西黄";

48.                 RESET_TIMER("IEC_Timer_0_DB");

49.             END_IF;

50. //东西红灯，南北绿灯亮25S

51.     ELSIF "数据块_1".定时器输出时间>T#25s AND "数据块_1".定时器输出时间<=T#50s THEN

52.         "东西红" := 1;

53.         "南北绿" := 1;

54.         "东西黄" := 0;

55.         "南北红" := 0;

56.      //南北绿灯闪3s

57.     ELSIF "数据块_1".定时器输出时间>T#50s AND "数据块_1".定时器输出时间<=T#53s THEN

58.         "数据块_1".定时器1.IN := 1;

59.         "数据块_1".定时器1.PT := T#500ms;

60.         "IEC_Timer_0_DB".TON(IN := "数据块_1".定时器1.IN,

61.                              PT := "数据块_1".定时器1.PT,

62.                              Q => "数据块_1".定时器输出2);

63.         IF "数据块_1".定时器输出2 THEN

64.             "南北绿" := NOT "南北绿";

65.             RESET_TIMER("IEC_Timer_0_DB");

66.         END_IF;;

67.      //南北黄闪2s

68.     ELSIF "数据块_1".定时器输出时间>T#53s AND  "数据块_1".定时器输出时间<=T#55s THEN

69.         "南北绿" := 0;

70.         "数据块_1".定时器1.IN := 1;

71.         "数据块_1".定时器1.PT := T#500ms;

72.         "IEC_Timer_0_DB".TON(IN := "数据块_1".定时器1.IN,

73.                              PT := "数据块_1".定时器1.PT,

74.                              Q => "数据块_1".定时器输出2);

75.         IF "数据块_1".定时器输出2 THEN

76.             "南北黄" := NOT "南北黄";

77.             RESET_TIMER("IEC_Timer_0_DB");

78.         END_IF;

79.     END_IF;

80.     //全部初始化

81.     IF "数据块_1".定时器输出时间 >=T#55s THEN

82.         RESET_TIMER("IEC_Timer_0_DB_2");

83.         "东西红" := 0;

84.         "东西黄" := 0;

85.         "东西绿" := 0;

86.         "南北红" := 0;

87.         "南北黄" := 0;

88.         "南北绿" := 0;

89.     END_IF;

90. END_IF;

复制代码
