基于STM32定时中断的电子闹钟设计

word格式文档： 基于stm32定时中断的电子闹钟.doc (2.9 MB, 售价: 1 E币)

2020-5-29 01:16 上传

点击文件名下载附件

一、系统主要功能
可以通过LCD的输出显示公历和农历时间，通过按键设置时间和闹钟；通过蜂鸣器响应闹钟。

三、电路原理图、接口、硬件构成

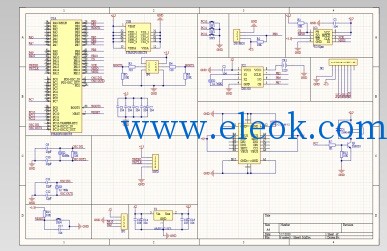

1.原理图

2.接口

本次实验使用了串口、定时器、中断接口。

3.硬件组成

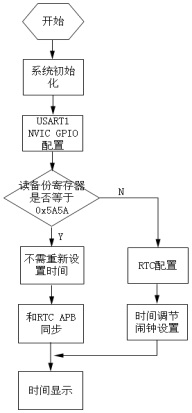

(1)实验设计程序流程图如图左所示，中断流程图如图右所示。

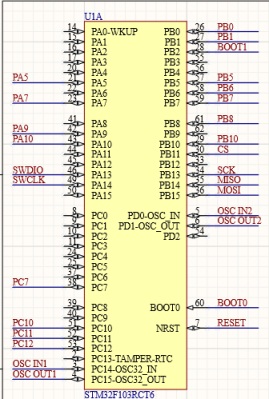

              (2)该设计分为软件设计和硬件设计两大模块，硬件电路由 ARM 最小系统电路、时钟显示电路和闹钟提醒电路组成，采用stm32f103RCT6芯片，芯片管脚图示如下。

(3)时钟电路

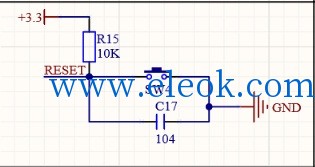

此电路主要是复位电路和时钟电路两部分，其中复位电路采用按键手动复位和上电自动复位组合，电路如图所示：晶振采用的是 8MHz 和 32.786KHz ， 8MKz 分别接 STM32 的 5 脚和 6 脚， 32.786KHz 分别接 STM32 的 3 脚和 4 脚。

(4)闹钟提醒电路

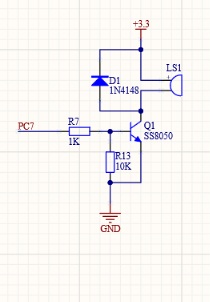

本次实验设计的闹钟提醒电路为蜂鸣器电路，接入芯片的PC7引脚，当时间为设置闹钟时间时，蜂鸣器工作，发出响声，提醒电路如图所示。

四、核心代码（带注释）

1. #include "delay.h"

2. #include "sys.h"

3. #include "lcd.h"

4. #include "dht11.h"

5. #include "ds1302.h"

6. #include "KEY.h"

7. #include "beep.h"

8. u8 temp;

9. u8 humi;

10. u8 t=0;

11. u8 flag=0,flag1=0,flag2=0,flag3=1;

12. u8 a,b,c;

13. int min1=10,hour1=10;

14. DHT11_Data_TypeDef DHT11_Data;

15. void TIM3_Int_Init(u16 arr,u16 psc)

16. {

17.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

18.     NVIC_InitTypeDef NVIC_InitStructure;

19.

20.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能

21.

22.     //定时器TIM3初始化

23.     TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载计时器的值

24.     TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim

25.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式

26.     TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位

27.

28.     TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE ); //使能指定的TIM3中断，允许更新中断

29.     //中断优先级NVIC设置

30.     NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM中断

31.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级

32.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级

33.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能

34.     NVIC_Init(&NVIC_InitStructure);  //初始化NVIC寄存器

35.     TIM_Cmd(TIM3, DISABLE);  //使能TIMx

36. }

37. void gui0(u8 mode)

38. {

39. LCD_ShowPicture(0,0,480,320);

40. if(flag3==1)

41. {

42. LCD_ShowPicture3(445,0,479,34);

43. }

44. LCD_ShowChinese(0+40,0,0,BLUE,32,mode);//字

45. LCD_ShowChinese(32+40,0,8,BLUE,32,mode);

46. LCD_ShowChinese(64+40,0,9,BLUE,32,mode);

47. LCD_ShowChinese(96+40,0,10,BLUE,32,mode);

48. LCD_ShowNum(52,40,temp,2,BLUE,32,mode);//温度

49. LCD_ShowChinese(132,40,12,BLUE,32,mode);

50.

51. LCD_ShowChinese(128+80+30,0,0,BLUE,32,mode);

52. LCD_ShowChinese(160+80+30,0,8,BLUE,32,mode);

53. LCD_ShowChinese(192+80+30,0,11,BLUE,32,mode);

54. LCD_ShowChinese(224+80+30,0,10,BLUE,32,mode);

55. LCD_ShowNum(248+30,40,humi,2,BLUE,32,mode);

56. LCD_ShowChar(280+30,40,'%',BLUE,32,mode);

57.

58. LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//时间

59. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode);

60. LCD_ShowChar(200,65,':',BLUE,160,mode);

61. LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);

62. LCD_ShowNum(380,80,min%10,1,BLUE,160,mode);

63. LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);

64. LCD_ShowChinese(64,250,13,BLUE,32,mode);

65. LCD_ShowNum(96,250,month,2,BLUE,32,mode);

66. LCD_ShowChinese(128,250,14,BLUE,32,mode);

67. LCD_ShowNum(160,250,day,2,BLUE,32,mode);

68. LCD_ShowChinese(192,250,15,BLUE,32,mode);

69. LCD_ShowChinese(224,250,16,BLUE,32,mode);

70. LCD_ShowChinese(256,250,week,BLUE,32,mode);

71.

72. LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);

73. LCD_ShowChar(33,283,':',BLUE,32,mode);

74. LCD_ShowNum(50,283,min1,2,BLUE,32,mode);

75. }

76. void keyscan(u8 mode)

77. {

78. switch(t)

79.                             {

80.                                           case KEY0_PRES:

81.     if(min1==min&&hour1==hour)

82.    {

83.     flag2=1;

84.     BEEP(OFF);

85.    }

86.                                                         switch(flag)

87.      {

88.      case 1: hour++; if(hour>23)hour=0;LCD_ShowPicture2(20,80,190,240); LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//时间

89. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode);break;

90.         case 2: min++;  if(min>59) min=0;LCD_ShowPicture2(290,80,460,240);LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);

91.                 LCD_ShowNum(380,80,min%10,1,BLUE,160,mode); break;

92.         case 3: year++; LCD_ShowPicture2(0,250,64,282); LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);break;

93.         case 4: month++; if(month>12) month=1;LCD_ShowPicture2(96,250,128,282);  LCD_ShowNum(96,250,month,2,BLUE,32,mode);break;

94.         case 5: day++;   if(day>31) day=1; LCD_ShowPicture2(160,250,192,282);LCD_ShowNum(160,250,day,2,BLUE,32,mode); break;

95.         case 6: week++; if(week>7)  week=1; LCD_ShowPicture2(256,250,288,282);LCD_ShowChinese(256,250,week,BLUE,32,mode);break;

96.         case 7: hour1++; if(hour1>23)hour1=0;LCD_ShowPicture2(0,283,32,315); LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);break;

97.         case 8: min1++;  if(min1>59)min1=0;LCD_ShowPicture2(50,283,82,315);LCD_ShowNum(50,283,min1,2,BLUE,32,mode);break;

98.         case 9: flag3=1; LCD_ShowPicture3(445,0,479,34); break;

99.                     default: break;

100.      }

101.                                                         break;

102.                                           case KEY1_PRES:

103.        if(min1==min&&hour1==hour)

104.    {

105.     flag2=1;

106.     BEEP( OFF );

107.    }

108.                                           switch(flag)

109.      {

110.         case 1: hour--; if(hour<0)hour=23; LCD_ShowPicture2(20,80,190,240);LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//时间

111. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode); break;

112.         case 2: min--;  if(min<0) min=59; LCD_ShowPicture2(290,80,460,240);LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);

113. LCD_ShowNum(380,80,min%10,1,BLUE,160,mode); break;

114.         case 3: year--; LCD_ShowPicture2(0,250,64,282); LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);break;

115.         case 4: month--; if(month<1) month=12; LCD_ShowPicture2(96,250,128,282); LCD_ShowNum(96,250,month,2,BLUE,32,mode);break;

116.         case 5: day--;   if(day<1) day=31; LCD_ShowPicture2(160,250,192,282);LCD_ShowNum(160,250,day,2,BLUE,32,mode);  break;

117.         case 6: week--; if(week<1)  week=7; LCD_ShowPicture2(256,250,288,282);LCD_ShowChinese(256,250,week,BLUE,32,mode); break;

118.         case 7: hour1--; if(hour1<0)hour1=23;LCD_ShowPicture2(0,283,32,315); LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);break;

119.         case 8: min1--;  if(min1<0)min1=59;LCD_ShowPicture2(50,283,82,315);LCD_ShowNum(50,283,min1,2,BLUE,32,mode);break;

120.         case 9: flag3=0; LCD_ShowPicture2(445,0,480,36);break;

121.                     default: break;

122.      }

123.                                                         break;

124.                                           case WKUP_PRES:

125.                                                         cc1();flag++;

126.            switch(flag)

127.   {

128.     case 1:  TIM_Cmd(TIM3, DISABLE); LCD_DrawLine(20,242,190,243,BLUE);break;

129.     case 2: LCD_ShowPicture1(242,243);LCD_DrawLine(290,242,460,243,BLUE);   break;

130.     case 3: LCD_ShowPicture1(242,243); LCD_DrawLine(0,287,64,288,BLUE);break;

131.     case 4: LCD_ShowPicture1(287,288);LCD_DrawLine(96,287,128,288,BLUE);break;

132.     case 5: LCD_ShowPicture1(287,288);  LCD_DrawLine(160,287,192,288,BLUE); break;

133.     case 6: LCD_ShowPicture1(287,288);LCD_DrawLine(256,287,288,288,BLUE); break;

134.     case 7: LCD_ShowPicture1(287,288);  LCD_DrawLine(0,316,32,317,BLUE);break;

135.     case 8: LCD_ShowPicture1(316,317); LCD_DrawLine(50,316,82,317,BLUE);break;

136.     case 9: LCD_ShowPicture1(316,317); LCD_DrawLine(445,37,479,38,BLUE);break;

137.     case 10: LCD_ShowPicture2(445,37,479,38); ds_wtime();a=sec;b=min;c=hour;TIM_Cmd(TIM3, ENABLE);flag=0;break;

138.                             default:                break;

139.               }

140.          break;

141.    default:               delay_ms(5);              break;

142. }

143. }

144. int main(void)

145. {

146.               delay_init();

147.               NVIC_Configuration();

148.   DHT11_Init ();

149.   KEY_Init();

150.   BEEP_GPIO_Config();

151.   BEEP( OFF );

152.   TIM3_Int_Init(9999,7199);

153.   ds1302_init();

154.   ds_read_time();

155.   cc();

156.   a=sec;

157.   b=min;

158.   c=hour;

159.   Lcd_Init();

160.   LCD_Clear(WHITE);

161.   gui0(1);

162.   TIM_Cmd(TIM3, ENABLE);

163.               while(1)

164. {

165. t=KEY_Scan(0);

166.   keyscan(1);

167.    if( DHT11_Read_TempAndHumidity (&DHT11_Data ) == SUCCESS&&flag==0)

168. {

169.    temp=DHT11_Data.temp_int;

170.    humi=DHT11_Data.humi_int;

171. LCD_ShowPicture2(52,40,84,72);

172. LCD_ShowPicture2(278,40,310,72);

173. LCD_ShowNum(52,40,temp,2,BLUE,32,1);

174. LCD_ShowNum(278,40,humi,2,BLUE,32,1);

175. }

176. if(flag==0&&min1==min&&hour1==hour&&flag2==0&&flag3==1)

177. {

178. BEEP( ON );

179. }

180. }

181. }

复制代码
