STM32矩阵键盘源程序 固件库

STM32 矩阵键盘
简介
1.硬件部分
2.软件部分

硬件部分
矩阵键盘的工作方式

对键盘的响应取决于键盘的工作方式，键盘的工作方式应根据实际应用系统中的CPU的工作状况而定，其选取的原则是既要保证CPU能及时响应按键操作，又不要过多占用CPU的工作时间。通常键盘的工作方式有三种，编程扫描、定时扫描和中断扫描。

（1）编程扫描方式

编程扫描方式是利用CPU完成其它工作的空余时间，调用键盘扫描子程序来响应键盘输入的要求。在执行键功能程序时，CPU不再响应键输入要求，直到CPU重新扫描键盘为止。

（2）定时扫描方式

定时扫描方式就是每隔一段时间对键盘扫描一次，它利用单片机内部的定时器产生一定时间（例如10ms）的定时，当定时时间到就产生定时器溢出中断。CPU响应中断后对键盘进行扫描，并在有按键按下时识别出该键，再执行该键的功能程序。

（3）中断扫描方式

上述两种键盘扫描方式，无论是否按键，CPU都要定时扫描键盘，而单片机应用系统工作时，并非经常需要键盘输入，因此，CPU经常处于空扫描状态。

为提高CPU工作效率，可采用中断扫描工作方式。其工作过程如下：当无按键按下时，CPU处理自己的工作，当有按键按下时，产生中断请求，CPU转去执行键盘扫描子程序，并识别键号。

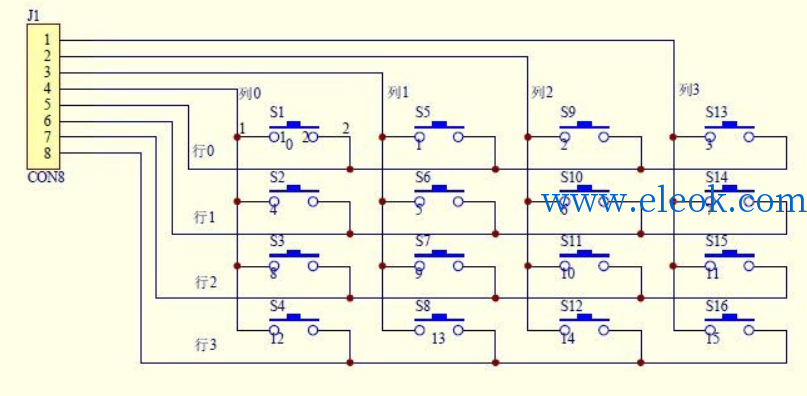

4x4矩阵键盘模块原理图

1. /*********************************************************************

2. * 文件名  ：key4x4.c

3. * 描述    ：按键应用函数库

4.

5. * 硬件连接：-------------------------

6. *          | PB8  - H4          |

7. *          | PB9  - H3                         |

8. *          | PB10 - H2          |

9. *          | PB11 - H1                     |

10. *          | PB12 - L4          |

11. *          | PB13 - L3                     |

12. *          | PB14 - L2          |

13. *          | PB15 - L1                         |

14. *           -------------------------

15. * 库版本  ：ST3.5.0

16. *********************************************************************/

17.

18. #include "key4x4.h"

19. #include "delay.h"

20.

21. /*

22. * 函数名：Key_GPIO_Config

23. * 描述  ：配置按键用到的I/O口 GPIO端口可以自行定义

24. * 输入  ：无

25. * 输出  ：无

26. */

27. void Key4x4_GPIO_Config(void)

28. {

29.           GPIO_InitTypeDef GPIO_InitStructure;

30.

31.           /*开启按键端口的时钟*/

32.           RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

33.

34.          GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15; //GPIO端口引脚可以自行定义

35.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;

36.    //配置引脚速度

37.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;

38.     //配置引脚模式  GPIO_Mode_IPU 上拉输入

39.         GPIO_Init(GPIOB, &GPIO_InitStructure);

40.

41.           GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11;

42.           GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

43.           GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

44.           GPIO_Init(GPIOB, &GPIO_InitStructure);

45. }

46. /*

47. * 函数名：u8 Key_Scan

48. * 描述  ：按键扫描函数

49. * 输入  ：无

50. * 输出  ：无

51. */

52. u8 Key_Scan(void)

53. {

54.         u16 temp;

55.         u8 ucBackValue=0;

56.         //====扫描第一列==========

57.         GPIO_Write(GPIOB,0xfe00);

58.         temp=GPIO_ReadInputData(GPIOB); //读出整个口得到的值

59.         temp=temp&0xf000;    //屏蔽低4位

60.         if (temp!=0xf000)      //假如高4位不全是1

61.         {

62.                 delay_ms(20);      // 延时消抖再读

63.                 temp=GPIO_ReadInputData(GPIOB);

64.                 temp=temp&0xf000;

65.                 if (temp!=0xf000)     //消抖后如果再次高4位确定不是全1

66.                 {

67.                         temp=GPIO_ReadInputData(GPIOB)&0xff00; //读出此次按键的值

68.                         switch(temp)

69.                         {

70.                                 case 0xee00:

71.                                 ucBackValue = 1;break;

72.                                 case 0xde00:

73.                                 ucBackValue = 5;break;

74.                                 case 0xbe00:

75.                                 ucBackValue = 9;break;

76.                                 case 0x7e00:

77.                                 ucBackValue = 13;break;

78.                                 default:break;

79.                         }

80.                         while(temp!=0xf000)   //等待按键放开，初始必然被执行

81.                         {

82.                                 temp=GPIO_ReadInputData(GPIOB);

83.                                 temp=temp&0xf000;

84.                         }

85.

86.                 }

87.         }

88.

89.         //====第二列送0==========

90.         GPIO_Write(GPIOB,0xfd00);

91.         temp=GPIO_ReadInputData(GPIOB); //读出整个口得到的值

92.         temp=temp&0xf000;    //屏蔽低4位

93.         if (temp!=0xf000)      //假如高4位不全是1

94.         {

95.                 delay_ms(20);      // 延时消抖再读

96.                 temp=GPIO_ReadInputData(GPIOB);

97.                 temp=temp&0xf000;

98.                 if (temp!=0xf000)     //消抖后如果再次高4位确定不是全1

99.                 {

100.                         temp=GPIO_ReadInputData(GPIOB)&0xff00; //读出此次按键的值

101.                         switch(temp)

102.                         {

103.                                 case 0xed00:

104.                                         ucBackValue = 2; break;

105.                                 case 0xdd00:

106.                                         ucBackValue = 6; break;

107.                                 case 0xbd00:

108.                                         ucBackValue = 10; break;

109.                                 case 0x7d00:

110.                                         ucBackValue = 14; break;

111.                                 default:break;

112.                 }

113.                         while(temp!=0xf000)   //等待按键放开

114.                         {

115.                                 temp=GPIO_ReadInputData(GPIOB);

116.                                 temp=temp&0xf000;

117.                         }

118.                 }

119.         }

120.         //====第3列送0==========

121.         GPIO_Write(GPIOB,0xfb00);

122.         temp=GPIO_ReadInputData(GPIOB); //读出整个口得到的值

123.         temp=temp&0xf000;    //屏蔽低4位

124.         if (temp!=0xf000)      //假如高4位不全是1

125.         {

126.                 delay_ms(20);      // 延时消抖再读

127.                 temp=GPIO_ReadInputData(GPIOB);

128.                 temp=temp&0xf000;

129.                 if (temp!=0xf000)     //消抖后如果再次高4位确定不是全1

130.                 {

131.                         temp=GPIO_ReadInputData(GPIOB)&0xff00; //读出此次按键的值

132.                         switch(temp)

133.                         {

134.                                 case 0xeb00:

135.                                 ucBackValue = 3; break;

136.                                 case 0xdb00:

137.                                 ucBackValue = 7; break;

138.                                 case 0xbb00:

139.                                 ucBackValue = 11; break;

140.                                 case 0x7b00:

141.                                 ucBackValue = 15; break;

142.                                 default:break;

143.                 }

144.                 while(temp!=0xf000)   //等待按键放开

145.                 {

146.                         temp=GPIO_ReadInputData(GPIOB);

147.                         temp=temp&0xf000;

148.                 }

149.                 }

150.         }

151.         //====第4列送0==========

152.         GPIO_Write(GPIOB,0xf700);

153.         temp=GPIO_ReadInputData(GPIOB); //读出整个口得到的值

154.         temp=temp&0xf000;    //屏蔽低4位

155.         if (temp!=0xf000)      //假如高4位不全是1

156.         {

157.                 delay_ms(20);       // 延时消抖再读

158.                 temp=GPIO_ReadInputData(GPIOB);

159.                 temp=temp&0xf000;

160.                 if (temp!=0xf000)     //消抖后如果再次高4位确定不是全1

161.                 {

162.                         temp=GPIO_ReadInputData(GPIOB)&0xff00;

163.                         switch(temp)

164.                         {

165.                                 case 0xe700:

166.                                 ucBackValue = 4; break;

167.                                 case 0xd700:

168.                                 ucBackValue = 8; break;

169.                                 case 0xb700:

170.                                 ucBackValue = 12; break;

171.                                 case 0x7700:

172.                                 ucBackValue = 16; break;

173.                                 default:break;

174.                         }

175.                         while(temp!=0xf000)   //等待按键放开

176.                         {

177.                                 temp=GPIO_ReadInputData(GPIOB);

178.                                 temp=temp&0xf000;

179.                         }

180.                 }

181.         }

182.         return ucBackValue;

183. }

复制代码

1. #ifndef __KEY_H

2. #define        __KEY_H

3.

4. #include "stm32f10x.h"

5.

6.

7. void Key4x4_GPIO_Config(void);

8. u8 Key_Scan(void);

9.

10. #endif /* __KEY_H */

复制代码
