STM32中断方式的按键控制程序Proteus仿真 8按键整理

仿真文件和完整程序源码： 中断方式的按键控制 8按键整理.zip (346.45 KB, 售价: 1 E币)

2023-5-31 22:36 上传

点击文件名下载附件

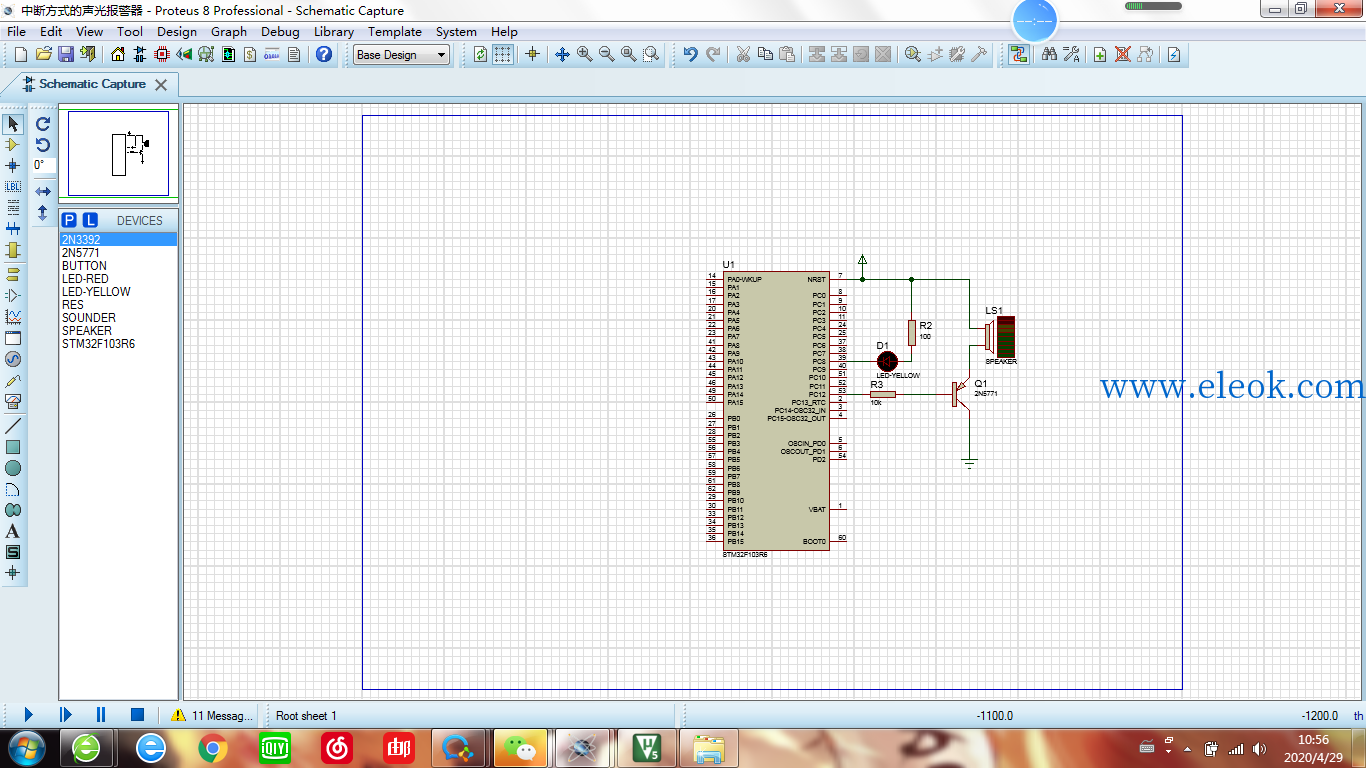

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

部分代码

1. #include "stm32f10x_exti.h"

2. #include "key.h"

3. #include "Delay.h"

4.

5. void exit_config(void)

6. {

7.     EXTI_InitTypeDef  EXTI_InitStructure;

8.     NVIC_InitTypeDef  NVIC_InitStructure;

9.

10.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

11.

12.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource8);        //EXTI8EXTI_Line8中断线与PB8映射，设置PB8为中断源EXTI_Line8

13.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource9);        //设置PB9为中断源EXTI_Line9

14.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource10);        //设置PB10为中断源EXTI_Line10

15.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource11);        //设置PB11为中断源EXTI_Line11

16.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource12);        //EXTI12EXTI_Line12中断线2与PB12映射，设置PB12为中断源EXTI_Line12

17.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource13);        //设置PB13为中断源EXTI_Line13

18.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);        //设置PB14为中断源EXTI_Line14

19.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource15);        //设置PB15为中断源EXTI_Line15

20.

21.     EXTI_InitStructure.EXTI_Line=0XFF00;//EXTI_Line8|EXTI_Line9|EXTI_Line10|EXTI_Line11|EXTI_Line12|EXTI_Line13|EXTI_Line14|EXTI_Line15;     //将中断映射到中断线EXTI_Line12~EXTI_Line15上

22.     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;         //设置为中断模式

23.     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //设置为下降沿触发中断

24.     EXTI_InitStructure.EXTI_LineCmd = ENABLE;                           //中断使能，既开中断

25.     EXTI_Init(&EXTI_InitStructure);                                    //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器

26.

27.     NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;            //使能按键所在的外部中断通道

28.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0;     //抢占优先级0位

29.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0f;             //响应优先级4位，优先级15，为最低优先级

30.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                    //使能外部中断通道

31.     NVIC_Init(&NVIC_InitStructure);                                    //中断优先级分组初始化

32.

33.     NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;            //使能按键所在的外部中断通道

34.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0;     //抢占优先级0位

35.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0f;             //响应优先级4位，优先级15，为最低优先级

36.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                    //使能外部中断通道

37.     NVIC_Init(&NVIC_InitStructure);                                    //中断优先级分组初始化

38. }

39.

40. void EXTI9_5_IRQHandler(void)

41. {static u8 k1=0,k2=0;     //LED亮和灭状态，为0是熄灭状态，为1是点亮状态

42.     Delay(20);

43.

44.     if(KEY1==0)                      //读取K3按键状态，判断K1按键是否按下

45.     {

46.         if(k1==0)

47.             GPIO_ResetBits(GPIOC,GPIO_Pin_8);

48.         else

49.             GPIO_SetBits(GPIOC,GPIO_Pin_8);

50.         k1=!k1;

51.     }

52.     else if(KEY2==0)        //读取K4按键状态，判断K4按键是否按下

53.     {

54.         if(k2==0)

55.             GPIO_ResetBits(GPIOC,GPIO_Pin_9);

56.         else

57.             GPIO_SetBits(GPIOC,GPIO_Pin_9);

58.         k2=!k2;

59.     }

60.     //while(KEY1!=1||KEY2!=1);//仿真可以取消

61.     //EXTI_ClearITPendingBit(EXTI_Line8);

62.     //EXTI_ClearITPendingBit(EXTI_Line9);

63. }

64.

65. void EXTI15_10_IRQHandler(void)

66. {

67.     static u8 k3=0,k4=0,k5=0,k6=0,k7=0,k8=0;     //LED亮和灭状态，为0是熄灭状态，为1是点亮状态

68.     Delay(20);

69.

70.     if(KEY3==0)                      //读取K3按键状态，判断K1按键是否按下

71.     {

72.         if(k3==0)

73.             GPIO_ResetBits(GPIOC,GPIO_Pin_10);

74.         else

75.             GPIO_SetBits(GPIOC,GPIO_Pin_10);

76.         k3=!k3;

77.     }

78.     else if(KEY4==0)        //读取K4按键状态，判断K4按键是否按下

79.     {

80.         if(k4==0)

81.             GPIO_ResetBits(GPIOC,GPIO_Pin_11);

82.         else

83.             GPIO_SetBits(GPIOC,GPIO_Pin_11);

84.         k4=!k4;

85.     }

86.     else if(KEY5==0)        //读取K5按键状态，判断K5按键是否按下

87.     {

88.         if(k5==0)

89.             GPIO_ResetBits(GPIOC,GPIO_Pin_12);

90.         else

91.             GPIO_SetBits(GPIOC,GPIO_Pin_12);

92.         k5=!k5;

93.     }

94.     else if(KEY6==0)        //读取K6按键状态，判断K6按键是否按下

95.     {

96.         if(k6==0)

97.             GPIO_ResetBits(GPIOC,GPIO_Pin_13);

98.         else

99.             GPIO_SetBits(GPIOC,GPIO_Pin_13);

100.         k6=!k6;

101.     }

102.         else if(KEY7==0)        //读取K7按键状态，判断K7按键是否按下

103.     {

104.         if(k7==0)

105.             GPIO_ResetBits(GPIOC,GPIO_Pin_14);

106.         else

107.             GPIO_SetBits(GPIOC,GPIO_Pin_14);

108.         k7=!k7;

109.     }

110.     else if(KEY8==0)        //读取K7按键状态，判断K7按键是否按下

111.     {

112.         if(k8==0)

113.             GPIO_ResetBits(GPIOC,GPIO_Pin_15);

114.         else

115.             GPIO_SetBits(GPIOC,GPIO_Pin_15);

116.         k8=!k8;

117.     }

118.     //while(KEY3!=1||KEY4!=1||KEY5!=1||KEY6!=1||KEY7!=1||KEY8!=1);//仿真可以取消

119.     //EXTI_ClearITPendingBit(EXTI_Line10);

120.     //EXTI_ClearITPendingBit(EXTI_Line11);

121.     //EXTI_ClearITPendingBit(EXTI_Line12);

122.     //EXTI_ClearITPendingBit(EXTI_Line13);

123.     //EXTI_ClearITPendingBit(EXTI_Line14);

124.     //EXTI_ClearITPendingBit(EXTI_Line15);

125. }


复制代码
