Proteus仿真STM32F103驱动LCD1602显示程序+按键+ADC+串口

STM32F103仿真驱动点亮LCD1602 本文proteus仿真文件和stm32程序源码.7z (1.17 MB, 售价: 5 E币)

2020-5-20 17:53 上传

点击文件名下载附件

一、开发环境介绍

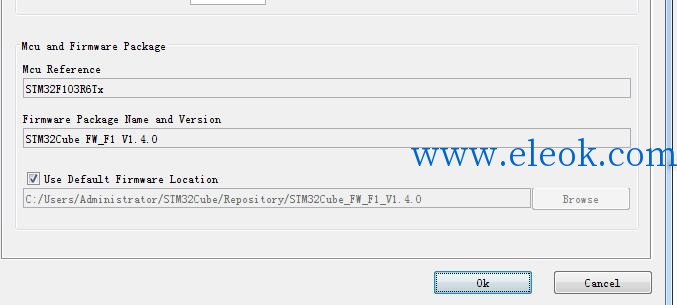

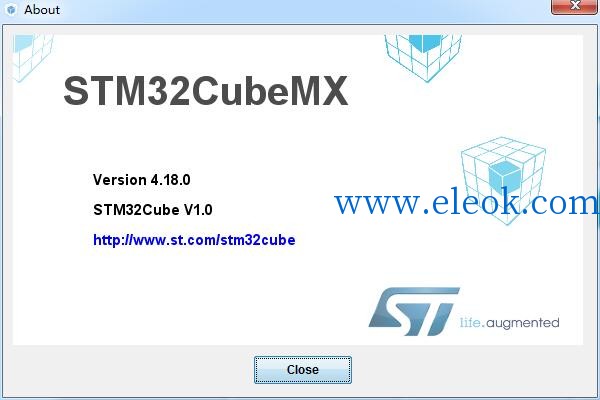

proteus 8.8 版本+ STM32CubeMX 4.18.0
程序基于keil集成开发环境编写，基于ST官方的HAL库。

二、项目功能介绍
该项目程序中实现了
1、程序实现了LCD1602的点亮显示
2、程序中实现了STM32的AD采样
3、程序中实现了串口通信
4、程序中实现了按键控制操作

通过滑动变阻器加放大器改变输入值。后边加上lcd1602，初始化显示“光节点检测系统”
然后加个按键按下开始 显示“光功率值：（多少）dbm 这里的范围就0-100
通过调节前边电位器每次只变化一下， 输出某个数。
按键控制串口发送

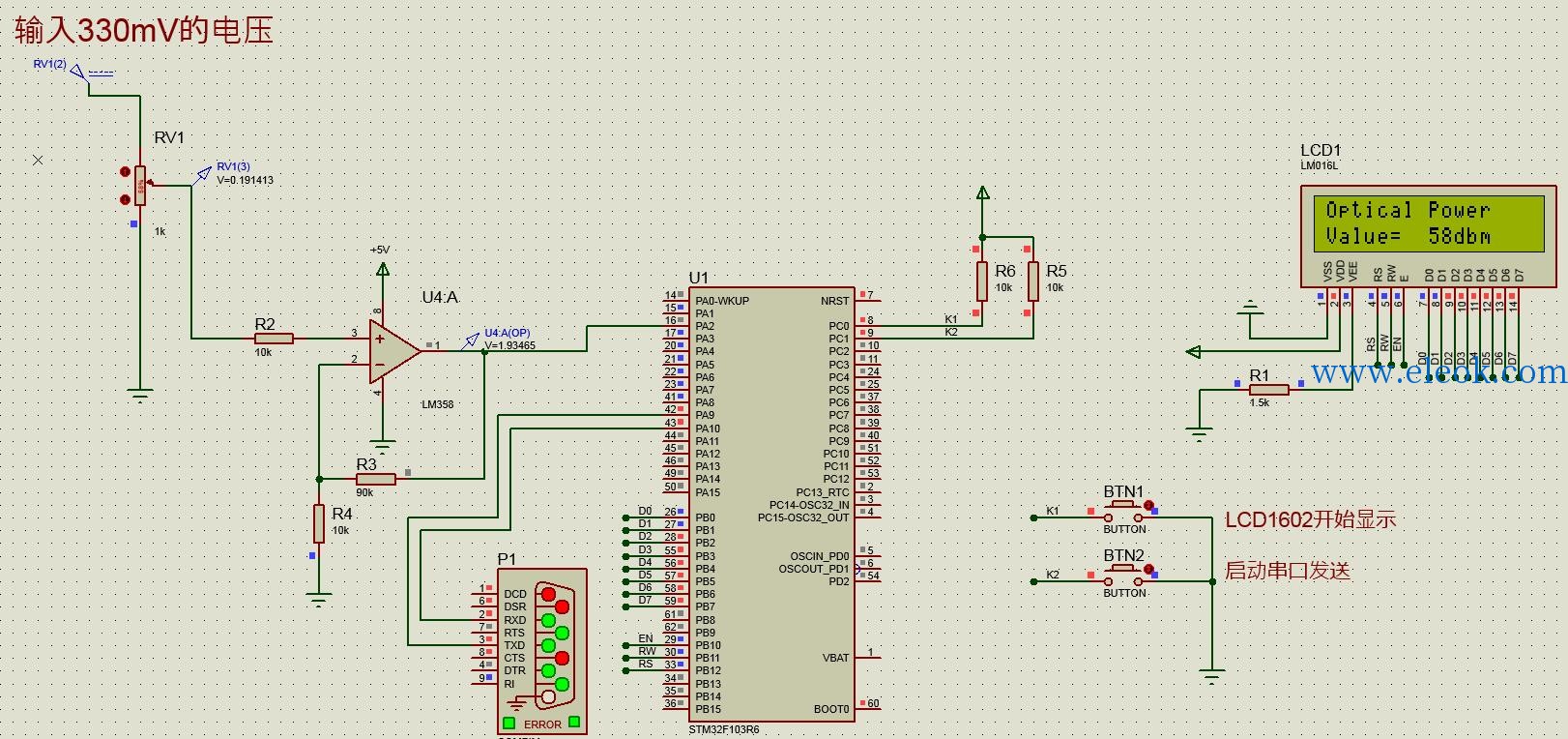

三、实验效果


部分程序代码片段

1. #include "main.h"

2. #include "stm32f1xx_hal.h"

3.

4. /* USER CODE BEGIN Includes */

5. #include "bsp-lcd1602.h"

6. #include "delay.h"

7.

8. /* USER CODE END Includes */

9.

10. /* Private variables ---------------------------------------------------------*/

11. ADC_HandleTypeDef hadc1;

12.

13. UART_HandleTypeDef huart1;

14.

15. /* USER CODE BEGIN PV */

16. /* Private variables ---------------------------------------------------------*/

17.

18. #define KEY0        HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_0)  //KEY0按键PC5

19. #define KEY1        HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_1) //KEY1按键PA15

20.

21. #define KEY0_PRESS  1

22. #define KEY1_PRESS  2

23.

24.

25. /* USER CODE END PV */

26.

27. /* Private function prototypes -----------------------------------------------*/

28. void SystemClock_Config(void);

29. void Error_Handler(void);

30. static void MX_GPIO_Init(void);

31. static void MX_ADC1_Init(void);

32. static void MX_USART1_UART_Init(void);

33.

34. /* USER CODE BEGIN PFP */

35. /* Private function prototypes -----------------------------------------------*/

36. int fputc(int ch, FILE *f)

37. {

38.   HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);

39.   return ch;

40. }

41. /* USER CODE END PFP */

42.

43. /* USER CODE BEGIN 0 */

44.

45. void PrintFloat(float value)

46. {

47.     int tmp,tmp1,tmp2,tmp3,tmp4,tmp5,tmp6;

48.     tmp = (int)value;

49.     tmp1=(int)((value-tmp)*10)%10;

50.     tmp2=(int)((value-tmp)*100)%10;

51.     tmp3=(int)((value-tmp)*1000)%10;

52.     tmp4=(int)((value-tmp)*10000)%10;

53.     tmp5=(int)((value-tmp)*100000)%10;

54.     tmp6=(int)((value-tmp)*1000000)%10;

55.     printf("%d.%d%d%d%d%d%d\r\n",tmp,tmp1,tmp2,tmp3,tmp4,tmp5,tmp6);

56. }

57.

58. u8 KEY_Scan(u8 mode)

59. {

60.         static u8 key_up=1;//按键按松开标志

61.         if(mode)key_up=1;  //支持连按

62.         if(key_up&&(KEY0==0||KEY1==0))

63.         {

64.                 HAL_Delay(10);//去抖动

65.                 key_up=0;

66.                 if(KEY0==0)return KEY0_PRESS;

67.                 else if(KEY1==0)return KEY1_PRESS;

68.

69.         }else if(KEY0==1&&KEY1==1)key_up=1;

70.          return 0;// 无按键按下

71. }

72.

73. /* USER CODE END 0 */

74.

75. int main(void)

76. {

77.

78.   /* USER CODE BEGIN 1 */

79.

80.

81.         u8 t=0,display_flag=0;

82.           u8 a,b,c,d;

83.           unsigned int value=0;

84.   /* USER CODE END 1 */

85.

86.   /* MCU Configuration----------------------------------------------------------*/

87.

88.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

89.   HAL_Init();

90.

91.   /* Configure the system clock */

92.   SystemClock_Config();

93.

94.   /* Initialize all configured peripherals */

95.   MX_GPIO_Init();

96.   MX_ADC1_Init();

97.   MX_USART1_UART_Init();

98.

99.   /* USER CODE BEGIN 2 */

100.

101.                 LCD1602_Init();

102.                 HAL_Delay(10);  //延时一段时间

103.

104.                 LCD1602_ShowStr(2,0,"Optical node",12);

105.           LCD1602_ShowStr(0,1,"detection system",16);

106.

107.     HAL_Delay(1000);

108.

109.     LCD1602_WriteCmd( 0x01);//清屏

110.

111.   /* USER CODE END 2 */

112.

113.   /* Infinite loop */

114.   /* USER CODE BEGIN WHILE */

115.   while (1)

116.   {

117.   /* USER CODE END WHILE */

118.

119.   /* USER CODE BEGIN 3 */

120.                                 if(HAL_ADC_Start(&hadc1)!=HAL_OK)  //启动ADC1

121.                                 {

122.                                    Error_Handler();

123.                                 }

124.

125.                   HAL_ADC_PollForConversion(&hadc1, 300) ;//  开始转换

126.                   value=HAL_ADC_GetValue(&hadc1); //获取转换的结果

127.

128.

129.                                 if(value==4095)

130.                                         value=100;

131.                                 else if(value==0)

132.                                         value=0;

133.                                 else                                 value=value/41;

134.

135.                 a=value/1000;

136.                 b=value%1000/100;

137.                 c=value%100/10;

138.                 d=value%100%10;

139.

140.                 t=KEY_Scan(0);

141.

142.                 if(t==KEY0_PRESS)

143.                 {

144.                         display_flag=1;

145.                   LCD1602_ShowStr(0,0,"Optical Power",13);

146.                         LCD1602_ShowStr(0,1,"Value=",6);

147.                 }

148.

149.                 if(display_flag)

150.                 {

151.                         if(a!=0)

152.                         LCD_ShowNum(6,1,a);

153.                         else LCD1602_ShowStr(6,1," ",1); //显示空白

154.                         if(b!=0)

155.                                 LCD_ShowNum(7,1,b);

156.                          else LCD1602_ShowStr(7,1," ",1);//显示空白

157.                         LCD_ShowNum(8,1,c);

158.                         LCD_ShowNum(9,1,d);

159.                         LCD1602_ShowStr(10,1,"dbm   ",6);

160.                 }

161.

162.                 if(t==KEY1_PRESS)

163.                         printf("%d\r\n",value);                                 //输出采样值

164.

165.

166.                         //          HAL_Delay(10);//延时10ms 输入的正弦波信号的频率为100Hz，波形的周期为10ms，                根据自己的需求，可适当增加延时

167.   }

168.   /* USER CODE END 3 */

169.

170. }

复制代码
