本文针利用可编程控制器、模拟量扩展模块、变频器、温度传感器等代替传统再热量调节系统，实现中央空调水泵的变频调速。通过对空调出口温度进行检测，变频系统实时调节中央空调水泵转速，达到节能目的。采用变频技术控制中央空调水泵，是当前空调系统节能改造的有效途径。
目 录
1 系统概述
1.1变频调速技术
1.2中央空调系统组成
2 方案论证
2.1方案比较
2.2中央空调结构原理
2.3变频调速系统工作原理
2.4空调变频控制系统的构架
2.5总体设计方案的确定
3 系统硬件设计
3.1 可编程控制器的选型
3.2 模拟量I/O模块及传感器选型
3.3 变频器的选型
3.4 总体电路图
4 系统软件设计
4.1 主程序设计
4.2 冷却水系统循环控制及PID调节程序
4.3 冷冻水系统循环控制及PID调节程序
4.4 传送冷却水和冷冻水PID参数子程序
4.5 中断服务程序
5 系统调试
5.1 程序调试
课程设计总结
参考文献
节选：

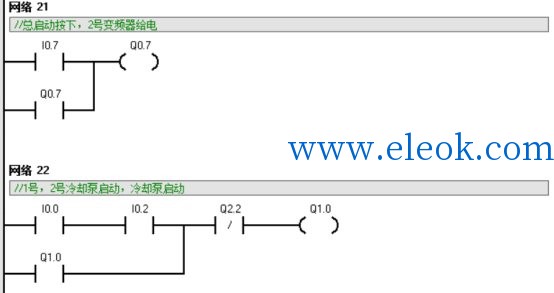

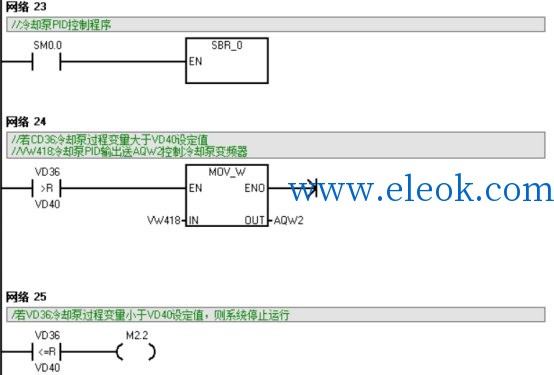

4.3 冷冻水系统循环控制及PID调节程序冷冻水系统由冷冻泵及冷冻水管道组成，从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在个房间内进行热交换，带走房间内热量，从而使房间内的温度下降。 在保证最末端设备冷冻水流量供给的情况下，确定一个冷冻泵变频器工作的最小工作频率，将其设定为下限频率并锁定，变频冷冻水泵的频率调节是通过安装在冷冻水系统回水主管上的温度传感器检测冷冻水回水温度，再经由温度控制器设定的温度来控制变频器的频率增减，控制方式是：冷冻回水温度大于设定温度时频率无极上调。冷冻水系统PID调节程序梯形图如下所示。

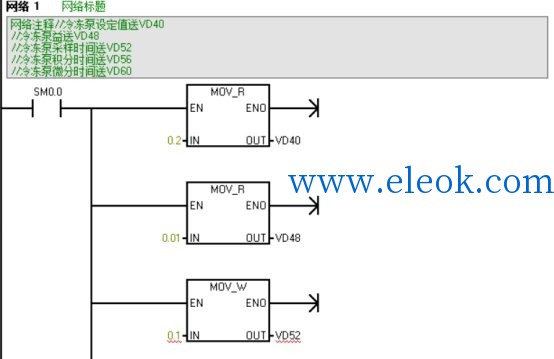

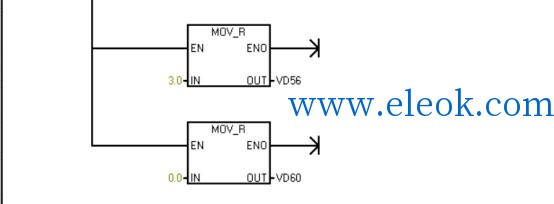

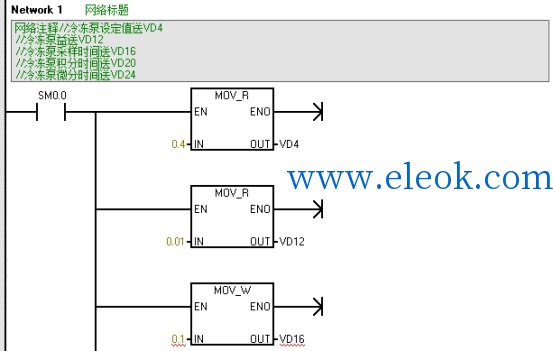

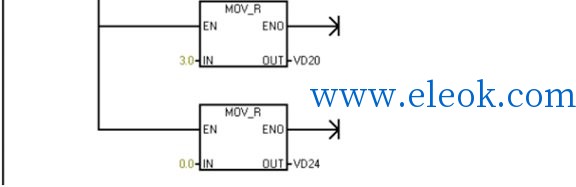

4.4 传送冷却水和冷冻水PID参数子程序冷却水PID子程序为SBR-0，冷冻水PID子程序为SBR-1。其梯形图如下所示。
