用51单片机定时计数器产生高低电平宽度为2:1方波 汇编语言

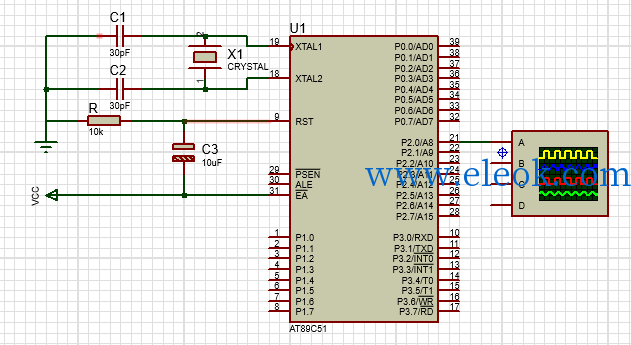

仿真电路图：

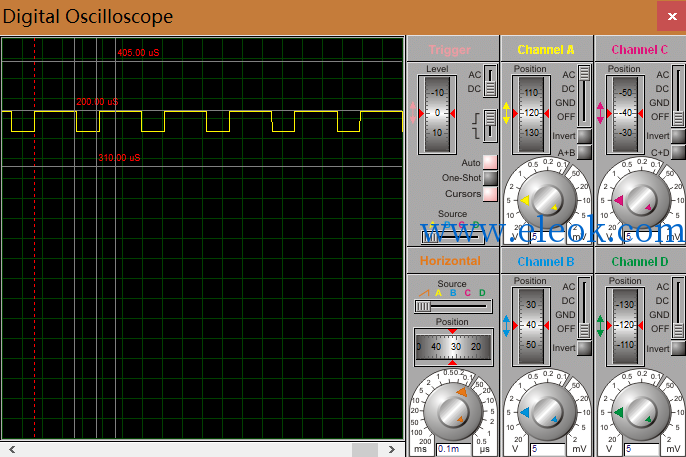

仿真实验结果：


汇编程序代码

1.

2. ;高电平持续200us，低电平持续100us

3. ORG 0000H

4.     LJMP START

5.     ORG 000BH

6.     LJMP Timer0Interrupt

7.

8. START:

9.     MOV SP,#60H

10.     MOV TMOD,#02H

11.     SETB EA

12.     SETB ET0

13.     SETB P2.0;

14.     MOV TH0,#38H

15.     MOV TL0,#38H

16.     SETB TR0

17.     SJMP $;

18.

19. Timer0Interrupt:

20. JB P2.0,DI;

21. LJMP GAO;

22. GAO:

23.     SETB P2.0;

24.     MOV TH0,#38H

25.     MOV TL0,#38H

26.     SETB TR0

27.     RETI;

28. DI:

29.     CLR P2.0;

30.     MOV TH0,#9CH

31.     MOV TL0,#9CH

32.     SETB TR0;

33.     RETI

34.

35. END


复制代码
