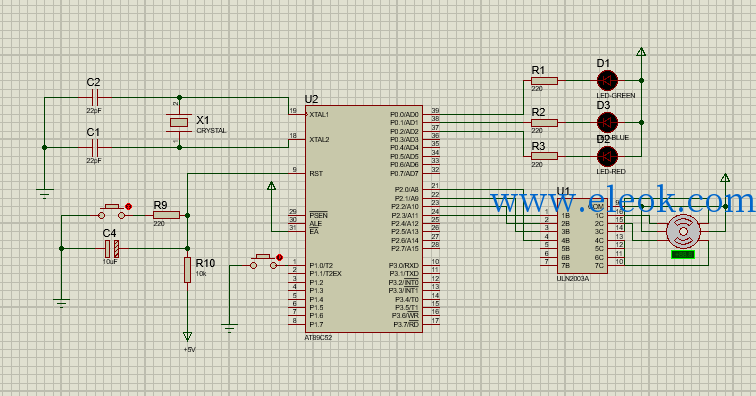

基于51单片机的模拟自动门Proteus仿真程序

自动门仿真文件 c语言源码.zip (126.66 KB, 售价: 1 E币)

2020-2-1 16:32 上传

点击文件名下载附件

单片机源程序如下:

1. /*****************步进电机控制口定义*******************/

2. #define BYJ48 P2

3. /****************步进电机控制数组定义******************/

4. //uchar code FFW[8]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x09};  //四相八拍正转编码

5. //uchar code REV[8]={0x09,0x08,0x0c,0x04,0x06,0x02,0x03,0x01};  ////四相八拍反转编码

6. uchar code FFW[4] ={0x08,0x04,0x02,0x01};//正转 电机导通相序 D-C-B-A

7. uchar code REV[4]={0x01,0x02,0x04,0x08};//反转 电机导通相序 A-B-C-D

8. /********************************************************

9. 函数名称:void delay2(uint t)

10. 函数作用:毫秒延时函数

11. 参数说明:

12. ********************************************************/

13. void delay2(uint t)

14. {

15.    uint k;

16.    while(t--)

17.    {

18.      for(k=0; k<90; k++)

19.      { }

20.    }

21. }

22. /********************************************************

23. 函数名称:void  motor_z()

24. 函数作用:步进电机正转

25. 参数说明:转5.625°角度

26. ********************************************************/

27. void  motor_z()

28. {

29.         uchar i;

30.         uint  j;

31.         for (j=0; j<4; j++)                //8*8=64个脉冲转5.625°

32.         {

33.                 for (i=0; i<4; i++)

34.                 {

35.                         BYJ48 = ((P2&0xf0)|FFW[i]);//取数据

36. //                        delay2(5);                 //调节转速

37.                 }

38.         }

39. }

40.

41. /********************************************************

42. 函数名称:void  motor_f()

43. 函数作用:步进电机反转

44. 参数说明:转5.625°角度

45. ********************************************************/

46. void  motor_f()

47. {

48.         uchar i;

49.         uint  j;

50.         for (j=0; j<4; j++)                //8*8=64个脉冲转5.625°

51.         {

52.                 for (i=0; i<4; i++)

53.                 {

54.                         BYJ48 = ((P2&0xf0)|REV[i]);//取数据

55. //                        delay2(5);                 //调节转速

56.                 }

57.         }

58. }

复制代码
