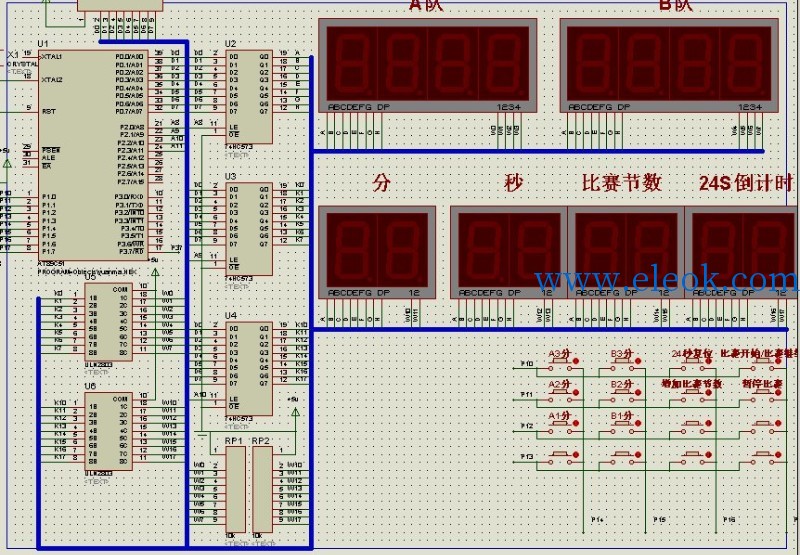

51单片机篮球计时器Proteus仿真程序

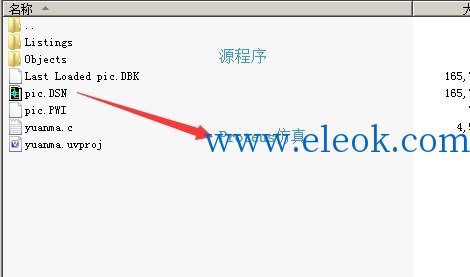

代码加仿真 篮球计时器.rar (67.88 KB, 售价: 1 E币)

2020-2-1 15:46 上传

点击文件名下载附件

1. #include<reg52.h>

2. #include<absacc.h>

3.

4. #define uchar unsigned char

5. #define uint unsigned int

6.

7. sbit A8=P2^0;

8. sbit A9=P2^1;

9. sbit A10=P2^2;

10. sbit A11=P2^3;

11. sfr P00=0x80;

12.

13.

14. uchar code wei_1[]={0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80};

15. uchar code table[]={0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F,0x77,0x7c,0x39,0x5e,0x79,0x71,0X00,0X40};

16.

17. uchar minute=12;  //分

18. uchar second=0;   //秒

19. uchar key_status=0;                //按键状态值

20. uchar scoreA=0;                //A队得分

21. uchar scoreB=0;                //B队得分

22. uchar count1=20;        //记录定时器时间

23. uchar match=1;                //比赛节数

24. uchar rule_time=24;        //记录24秒规则

25. uchar rule_flag=0;                        //记录24秒规则是否启用

26.

27.

28. /*

29. 初始化IO口

30. */

31. void IO_init(){

32.         A8=0;

33.         A9=0;

34. }

35. /*

36. 初始化时间

37. */

38.

39. void time_init(){

40.         TMOD = 0x01;

41.         TH0 = (65536-50000)/256;

42.         TL0 = (65536-50000)%256;

43.         EA = 1;

44.         ET0 = 1;

45. }

46. /*

47. 延时函数

48. */

49. void delay_ms(uint z){

50.   uint i;

51.         uchar j;

52.         for(i=0;i<z;i++){

53.

54.                 for(j=0;j<100;j++);

55.         }

56. }

57.

58. /*

59. 计时函数

60. */

61. void T0_Time() interrupt 1 using 1{

62.         if (count1-- == 0)

63.         {

64.                 second--;

65.                 rule_time--;

66.                 count1 = 20;

67.         }

68.         TH0 = (65536-50000)/256;

69.         TL0 = (65536-50000)%256;

70. }

71.

72. /*

73. 时间显示函数

74. */

75. void time_display(uchar w2,uchar d2){

76.         uchar shi1,ge1;

77.         shi1=d2/10;

78.         ge1=d2%10;

79.

80.         P00=wei_1[w2];

81.         A10=1;

82.         A10=0;

83.         P00=table[shi1];;

84.         A8=1;

85.         A8=0;

86.         delay_ms(5);

87.         P00=0;

88.         A10=1;

89.         A10=0;

90.         A8=1;

91.         A8=0;

92.

93.         P00=wei_1[w2+1];

94.         A10=1;

95.         A10=0;

96.         P00=table[ge1];

97.         A8=1;

98.         A8=0;

99.         delay_ms(5);

100.         P00=0;

101.         A10=1;

102.         A10=0;

103.         A8=1;

104.         A8=0;

105. }

106.

107. /*

108. 分数显示函数

109. */

110. void score_dispaly(uchar w2,uchar d2){

111.         uchar qian2,shi2,ge2;

112.         qian2=d2/100;

113.         shi2=d2%100/10;

114.         ge2=d2%100%10;

115.

116.         P00=wei_1[w2];

117.         A9=1;

118.         A9=0;

119.         P00=table[qian2];;

120.         A8=1;

121.         A8=0;

122.         delay_ms(10);

123.         P00=0;

124.         A9=1;

125.         A9=0;

126.         A8=1;

127.         A8=0;

128.

129.         P00=wei_1[w2+1];

130.         A9=1;

131.         A9=0;

132.         P00=table[shi2];

133.         A8=1;

134.         A8=0;

135.         delay_ms(10);

136.         P00=0;

137.         A9=1;

138.         A9=0;

139.         A8=1;

140.         A8=0;

141.

142.         P00=wei_1[w2+2];

143.         A9=1;

144.         A9=0;

145.         P00=table[ge2];

146.         A8=1;

147.         A8=0;

148.         delay_ms(10);

149.         P00=0;

150.         A9=1;

151.         A9=0;

152.         A8=1;

153.         A8=0;

154. }

155.

156. /*

157. 键盘输入函数

158. */

159. void key(){

160.         static uchar key_new = 0, key_l,temp;

161.         key_status = 0;

162.         P1 = 0x0f;

163.         if((P1 & 0x0f) != 0x0f)

164.         {

165.                 delay_ms(1);

166.                 if(((P1 & 0x0f) != 0x0f) && (key_new == 1))

167.                 {

168.                         key_new = 0;

169.                         /*

170.                         矩阵键盘扫描

171.                         */

172.                         key_l = (P1 | 0xf0);

173.                         P1 = key_l;

174.                         switch(P1)

175.                         {

176.                                 /*

177.                                 开始计时/比赛继续

178.                                 */

179.                                 case 0x7e:

180.                                         TR0=1;

181.                                         rule_flag=1;

182.                                         time_display(6,rule_time);

183.                                         break;

184.                                 /*

185.                                 暂停比赛

186.                                 */

187.                                 case 0x7d:

188.                                         TR0=0;

189.                                         break;

190.

191.                                 /*

192.                                 加分，同时24秒清零和总计时器停止计时

193.                                 */

194.                                 case 0xee:

195.                                         TR0=0;

196.                                         scoreA +=3;

197.                                         rule_time=24;

198.                                         rule_flag=0;

199.                                         break;

200.                                 case 0xed:

201.                                         TR0=0;

202.                                         scoreA +=2;

203.                                         rule_time=24;

204.                                         rule_flag=0;

205.                                         break;

206.                                 case 0xeb:

207.                                         TR0=0;

208.                                         scoreA +=1;

209.                                         rule_time=24;

210.                                         rule_flag=0;

211.                                         break;

212.                                 case 0xde:

213.                                         TR0=0;

214.                                         scoreB +=3;

215.                                         rule_time=24;

216.                                         rule_flag=0;

217.                                    break;

218.                                 case 0xdd:

219.                                         TR0=0;

220.                                         scoreB +=2;

221.                                         rule_time=24;

222.                                         rule_flag=0;

223.                                         break;

224.                                 case 0xdb:

225.                                         TR0=0;

226.                                         scoreB +=1;

227.                                         rule_time=24;

228.                                         rule_flag=0;

229.                                         break;

230.                                 /*

231.                                 增加比赛节数，同时24秒复位和总计时器复位

232.                                 */

233.                                 case 0xbd:

234.                                         match++;

235.                                         minute=12;

236.                                         second=0;

237.                                         TR0=0;

238.                                         rule_time=24;

239.                                         rule_flag=0;

240.                                         break;

241.                                 /*

242.                                 手动24秒复位

243.                                 */

244.                                 case 0xbe:

245.                                         if(TR0==1){

246.                                                         rule_time=0;

247.                                                         rule_flag=0;

248.                                         }else{

249.                                                         rule_flag=0;

250.                                         }

251.                                         break;

252.                         }

253.                 }

254.         }

255.         else

256.         {

257.                 key_new = 1;

258.         }

259. }

260.

261. void main()

262. {

263.         IO_init();

264.         time_init();

265.         while(1){

266.                 key();

267.

268.                 if(second==0){

269.                         /*

270.                                 判断某节比赛是否结束

271.                         */

272.                         if(minute==0){

273.                                 /*

274.                                 判断是否为最后一节比赛

275.                                 */

276.                                 if(match<4){

277.                                         /*

278.                                         计时系统恢复为默认值，比赛节数加一

279.                                         */

280.                                         second=60;

281.                                         minute=11;

282.                                         match++;

283.                                         rule_time=24;

284.                                         rule_flag=0;

285.                                 }

286.                                 TR0=0;

287.                         }

288.                         /*

289.                         比赛分钟数减一

290.                         */

291.                         else {

292.                                 second=60;

293.                                 minute--;

294.                         }

295.                 }

296.                 /*

297.                 24秒结束，计时器暂停和24秒复位

298.                 */

299.                 if(rule_time<=0){

300.                         TR0=0;

301.                         rule_time=24;

302.                 }

303.

304.                 /*

305.                 显示

306.                 */

307.                 time_display(0,minute);

308.                 time_display(2,second);

309.                 time_display(4,match);

310.                 time_display(6,rule_time);

311.                 score_dispaly(1,scoreA);

312.                 score_dispaly(5,scoreB);

313.         }

314. }


复制代码
