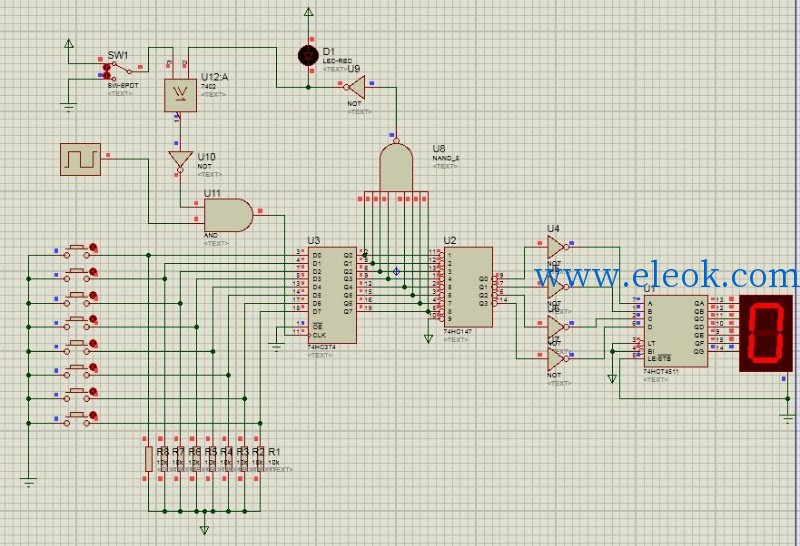

一款基于51单片机技术的电子抢答器protues仿真

本文介绍用单片机技术设计的电子抢答器,除能完成基本的抢答功能外,还可进行加分、减分、存贮显示各组分数、答题限时抢答限时等功能.主要有选手抢答部分、主持人控制部分和数码管显示部分。优点是利用单片机来设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题。硬件电路简单,功能齐全,操作方便,是一款即先进又实用的电子抢答器.

一、使用说明：首先由主持按下开始键，单片机开始倒计时，选手们才可以开始抢答，单片机从30秒开始倒计时，如果在30秒内无人抢答，则自动放弃，进入下一题，若有人抢答，则单片机会自动检测是几号首先抢答，做出判断，之后数码管会显示，然后单片机重新倒计时，从90秒开始，若在90秒内回答完并回答正确，主持人可以按加分键，则所的分数会显示在选手的数码管上，若回答错误，则主持人可以通过减分键进行减分，然后进入下一题。

1. #include<reg52.h>

2. Static unsigned char dm[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

3. static unsigned char px2[11]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff};

4. static unsigned char px3[11]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xdf,0xbf,0x7f};

5. static unsigned char xs[11]={0xc0,0xa4,0xc0,0xa4,0xc0,0xa4,0xc0,0xa4,0xc0,0xb0,0xc0};

6. static unsigned char dj[4]={0};

7. static unsigned char n,r;

8. static unsigned char t=30;            //t:时间，k:溢出

9. static unsigned char k,k2=0;

10. static unsigned char kk,p;

11. static unsigned char fen1=20,fen2=20,fen3=20,fen4=20;

12. ///////////////////////////////////////////////////////

13. void djxs1(unsigned char t)             //倒计时函数1

14. {

15. unsigned char i;

16. if(t>23)           dj[3]=~((~dj[3])>>1);

17. if((t>16)&&(t<24)) dj[2]=~((~dj[2])>>1);

18. if((t>8)&&(t<17))  dj[1]=~((~dj[1])>>1);

19. if((t>0)&&(t<9))   dj[0]=~((~dj[0])>>1);

20. for(i=0;i<4;i++)

21. {

22.     SBUF=dj[i];

23.         while(!TI){}

24.         TI=0;

25. }

26. }

27. /////////////////////////////////////////////

28. void djxs2(unsigned char t)             //倒计时函数2

29. {

30. unsigned char i;

31. if(t>69)           dj[3]=~((~dj[3])>>1);

32. if((t>48)&&(t<70)) dj[2]=~((~dj[2])>>1);

33. if((t>24)&&(t<49))  dj[1]=~((~dj[1])>>1);

34. if((t>0)&&(t<25))   dj[0]=~((~dj[0])>>1);

35. for(i=0;i<4;i++)

36. {

37.     SBUF=dj[i];

38.         while(!TI){}

39.         TI=0;

40. }

41. }

42. //////////////////////////////////////////////////////////

43. void t1(void)interrupt 3              //定时器1中断

44. {

45. TH1=0X15;

46. TL1=0XA0;

47. k++;

48. if(k>20)

49. {

50. k=0;

51. k2++;

52. // if(t==90)

53. // for(r=0;r<4;r++)dj[r]=0;

54. if(kk)djxs1(t);

55. if(p&&(k2==3)){k2=0;djxs2(t);}     //3秒

56.                      //1秒                        //灯倒计时

57.   t--;

58.   xs[9]=dm[t/10];

59.   xs[10]=dm[t%10];

60.   if(t==0){for(r=0;r<4;r++)

61.             dj[r]=0;

62.            TR1=0;

63.            xs[9]=dm[3];

64.            xs[8]=dm[0];}

65. }

66. }

67. ////////////////////////////////////////////////////////////

68.

69. void t0(void)interrupt 1         //定时器2中断

70. {

71. P0=xs[n];

72. P2=px2[n];

73. P3=px3[n];

74. n++;

75. if(n>10)n=0;

76. TH0=0Xfe;

77. TL0=0X00;

78. }

79. ////////////////////////////////////////////////////////////////

80. char jianpan()                    //键盘函数

81. {

82. unsigned char x,d=500;

83. P1=0xff;

84. while(P1==0xff);

85. x=P1;

86. while(d--);

87. d=500;

88. while(P1!=0xff);

89. return x;

90. }

91. ////////////////////////////////////////////////////////

92. main()

93. {unsigned char x,y,m;

94. // unsigned char k;

95. IE=0X8a;

96. //TMOD=0X01;

97. TMOD=0X11;

98. TH0=0Xfe;

99. TL0=0Xb8;

100. TR0=1;                                             //数码管显示

101. TH1=0X15;

102. TL1=0XA0;

103. loop: TR1=0;

104.       t=30;

105.       xs[8]=dm[0];

106.       xs[9]=dm[3];

107.       xs[10]=dm[0];

108.       for(m=0;m<4;m++)

109.       {dj[m]=0;

110.       }

111. for(m=0;m<4;m++)

112.      {

113.          SBUF=dj[m];

114.          while(!TI){}

115.          TI=0;

116.      }                                               //灯全亮

117.     while(1)

118.    {

119.      x=jianpan();                                 //扫描键盘

120.      switch(x)

121.     {

122.         case 0xef:                                //开始键按下

123.           { kk=1;

124.             p=0;

125.             t=30;                                      //音乐

126.             TR1=1;                                  //灯逐个灭，数码管减一

127.             while(t)                                //30秒内

128.            { y=jianpan();

129.                //if(y&&0x0f!=0x0f)

130.                 for(m=0;m<4;m++)

131.                 {

132.                   dj[m]=0;}

133.                   k2=0;

134.                   t=90;

135.                   p=1;

136.               switch(y)

137.              {

138.                case 0xfe:{xs[8]=dm[1];                       //一键按下

139.                            kk=0;t=90;k2=0;

140.                            while(1)

141.                           {                                  //重新倒计时

142.                             if(P1==0xdf){fen1+=5;

143.                                        xs[0]=dm[fen1%10];            //加分

144.                                        xs[1]=dm[fen1/10];goto loop;}

145.                           if(P1==0xbf){fen1-=5;

146.                                        xs[0]=dm[fen1%10];            //减分

147.                                        xs[1]=dm[fen1/10];goto loop;}

148.                            }

149.                          break;}           //显示一

150.                 case 0xfd:{xs[8]=dm[2];                              //二键按下

151.                                kk=0;t=90;k2=0;

152.                            while(1)

153.                           {

154.                           if(P1==0xdf){fen2+=5;

155.                                        xs[2]=dm[fen2%10];

156.                                        xs[3]=dm[fen2/10];goto loop;}

157.                           if(P1==0xbf){fen2-=5;

158.                                        xs[2]=dm[fen2%10];

159.                                        xs[3]=dm[fen2/10];goto loop;}

160.                            }

161.                           break;}   //显示二

162.                 case 0xfb:{xs[8]=dm[3];                            //三键按下

163.                            kk=0;t=90;k2=0;

164.                            while(1)

165.                       {                                //重新倒计时

166.                           if(P1==0xdf){fen3+=5;

167.                                        xs[4]=dm[fen3%10];

168.                                        xs[5]=dm[fen3/10];goto loop;}

169.                           if(P1==0xbf){fen3-=5;

170.                                        xs[4]=dm[fen3%10];

171.                                        xs[5]=dm[fen3/10];goto loop;}

172.                            }

173.                            break;}   //显示三

174.                 case 0xf7:{xs[8]=dm[4];                             //四键按下

175.                            kk=0;t=90;k2=0;                          //重新倒计时

176.                            while(1)

177.                           {

178.                           if(P1==0xdf){fen4+=5;

179.                                        xs[6]=dm[fen4%10];

180.                                        xs[7]=dm[fen4/10];goto loop;}

181.                           if(P1==0xbf){fen4-=5;

182.                                        xs[6]=dm[fen4%10];

183.                                        xs[7]=dm[fen4/10];goto loop;}

184.                            }

185.                            break;}   //显示四

186.                 default:break;

187.               }

188.               }

189.       goto loop;}         //无人抢答

190.       default:break;}    //开始switch

191.     }                    //总while

192. }


复制代码

抢答器文档及其proteus仿真资料.zip (30.71 KB, 售价: 1 E币)

2020-1-22 23:53 上传

点击文件名下载附件
