SharpSCADA - 工控网关, 轻量级组态软件.简介 采用技术： 开发语言：C# 运行环境：.NET Framework 数据库：SQL Server 源码下载
SharpSCADA源码.zip
(21.66 MB, 售价: 10 E币)
功能：*设计时： 采用Microsoft Visual Studio + 设计器插件（在VS2010-VS2015社区版测试通过）。 通过继承HMIControlBase接口并书写极少量的代码即可实现复杂的图元组件。 支持图元拖放、组合、连线、变量绑定及编辑功能。 *运行时：Microsoft Visual Studio编译运行为可执行文件。 环境准备Windows：支持的操作系统：Windows 7/8/10/Server 2008 .NET Framework 4.0/4.5/4.6 SQLServer Express 2014/2008 项目安装下载最新版本，解压后: 1.可直接打开项目工程文件测试源代码： ..\SCADA\Program下运行DataExchange.sln（支持VS2010-2015各版本） 2.可运行可执行文件测试： Server端测试：在目录 ..\SCADA\Program\BatchCoreTest\bin\Debug下运行BatchCoreTest.exe Client端测试：在目录 ..\SCADA\Program\CoreTest\bin\Debug下运行CoreTest.exe 请参考Document文件夹中的教程：《部署流程》和《设计流程》，如有问题可参考《FAQ》文档。 Quick Start- 1.还原数据库
- 2.修改配置文件并复制到C盘根目录下
- 3.修改数据库内驱动程序的路径
- 4.运行DEMO 具体流程可参看《部署流程》。
开发工具推荐Visual Studio/Blend：做为组态设计器，推荐VS2010，VS2015版本。 项目结构驱动程序目前支持： - 已发布： 内存数据库 Modbus TCP/RTU、 OPC DA、 Siemens S300/200/1200/1500、 Panasonic 、 AB EtherNetIP、 Omron UDP
- 后续发布： DDE、 Mitsubishi
文件目录Database目录[存放数据文件]： db2014.bak文件为SQL Server2014数据备份文件。 db2008.bak文件为SQL Server2008数据备份文件。 test.opf为Kepserver 4.5数据文件（可通过该软件还原为变量表）。 两个csv文件为两组变量。 DataConfig目录[存放配置文件]： host.cfg为主配置文件，第一行为网关服务器名/IP地址。如在本地测试，按默认lochost即可。 client.xml为客户端配置文件。 server.xml为网关服务配置文件。 dll目录[存放驱动程序及第三方组件]： 如OPCDriver即为OPC 通讯组件。 Dynamicdatadisplay：开源归档数据显示组件，http://dynamicdatadisplay.codeplex.com/ WPFToolkit：WPF开源扩展工具包，http://wpftoolkit.codeplex.com libnodave：西门子驱动开源库(https://github.com/netdata/libnodave) TagConfig目录[存放配置工具]： 可方便配置驱动、组、变量、报警、量程等信息。支持导入导出。 Program目录[存放源代码]： BatchCoreTest工程为网关服务器测试代码（控制台显示）。 BatchCoreService工程同BatchCoreTest，但可编译为Windows服务。 DataService工程为框架及主要接口组件。 CoreTest工程为样例文件。包含一系列界面元素。 HMIControl工程为图元组件。可支持工具栏拖放。 LinkableControlDesignTime工程为Visual Studio设计器支持插件。 DataHelper工程为SQL数据库帮助组件，同时为变量数据归档提供支持。 ClientDriver、ModbusDriver、OPCDriver、FileDriver为各类通讯组件。 Example目录[存放样例]： 参照Document/部署流程，还原数据库，修改配置文件。 启动BatchCoreTest.exe(服务端)。 再启动CoreTest.exe(客户端)。
计划：- 支持.NET Core。(目前已有测试版在CoreApp文件夹）
- 实现更多的通讯接口：如欧姆龙、OPC UA等。
- 更丰富的图元组件：如楼宇自控、化工等各行业。
- 功能扩展：如进一步处理数据、过程控制等。
- 安全性：安全性是重中之重，目前做的很不够。
视频教程
设计design.wmv
(4.97 MB)
入门tutorial.wmv
(1.54 MB)
标签设置tagset.wmv
(2.35 MB)
设计器使用流程.doc
(489 KB)
常见问题FAQ.doc
(33 KB)
安装部署流程.doc
(816 KB)
SharpScada组态软件说明书.doc
(1.01 MB)
ModbusRTU使用说明.doc
(237 KB)

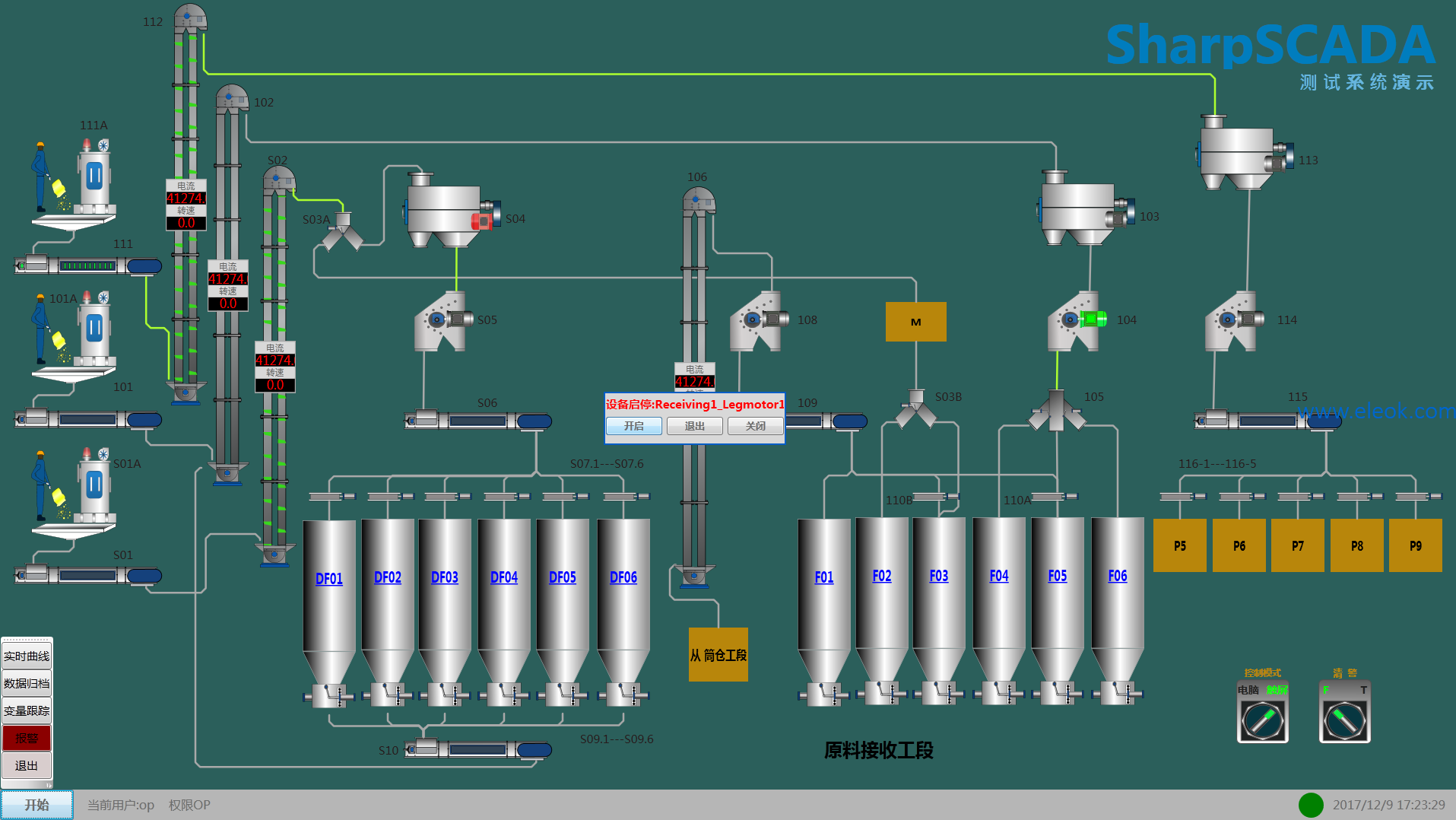

Showcase
