1台信捷触摸屏-控制2台台达PLC简单485通讯(详细教程)

[复制链接]
问题多多 发表于 2018-10-2 17:17:38 | 显示全部楼层 |阅读模式
本帖最后由 问题多多 于 2018-10-2 17:18 编辑

1楼配置清单+程序包 ( 不想下载的可直接看程序贴图 )

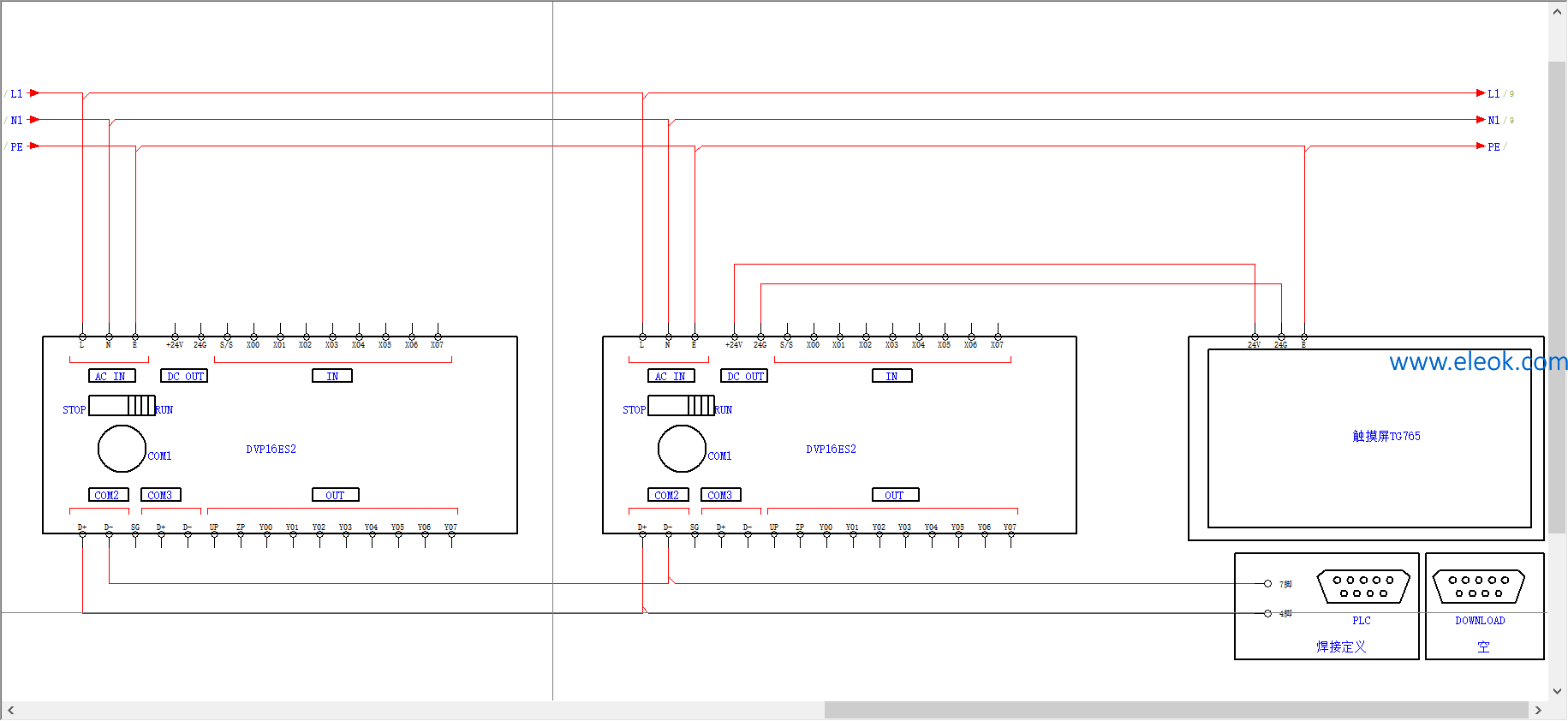

2楼接线
3楼程序贴图
配置清单:
1.信捷触摸屏TG765-MT  * 1台
2.台达PLC DVP-16ES200T  *2台
DEMO-HMI.zip (1.01 MB, 售价: 1 E币)

DEMO-PLC1.zip (1.53 KB, 售价: 1 E币)
DEMO-PLC2.zip (1.51 KB, 售价: 1 E币)
52_286675_10297f27ad0c299.png 1#PLC  程序

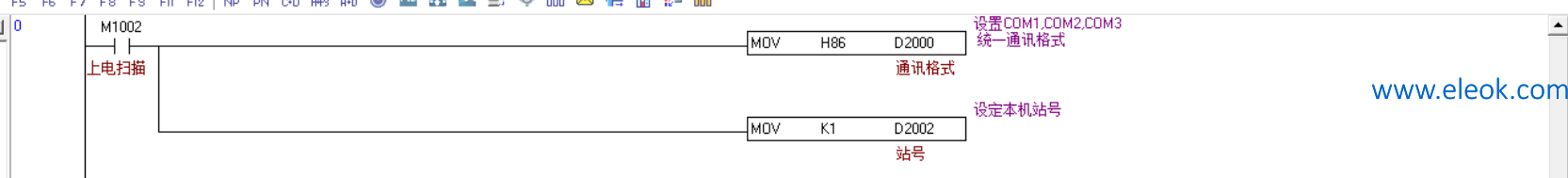

注解:为了方便理解,特此写个寄存器,设置通讯格式。
H86     波特率=9600  数据为=7  偶校验 停止位=1
站号=1


注解:为了方便通讯,三个通讯口通讯格式都设置一样。

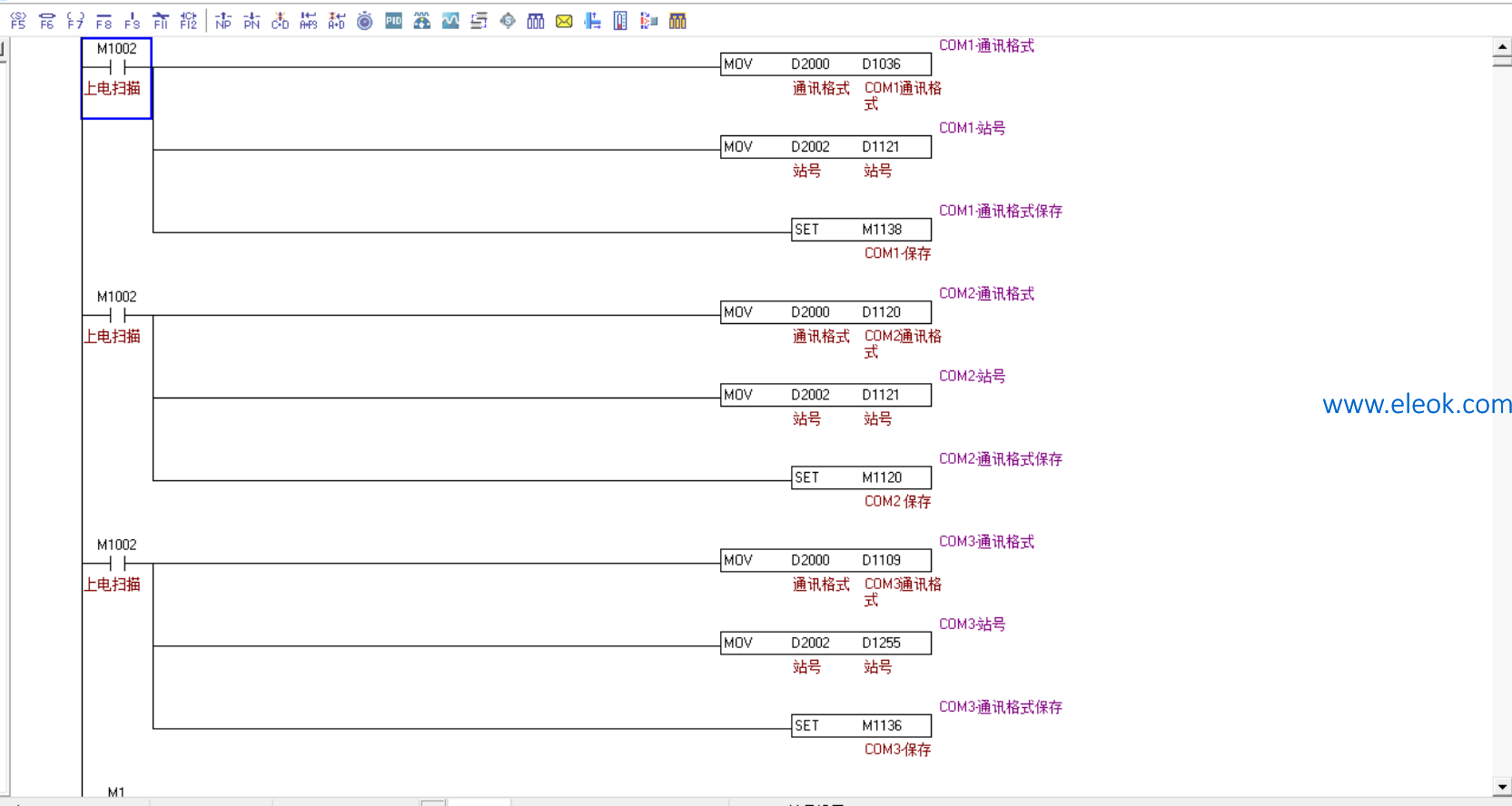

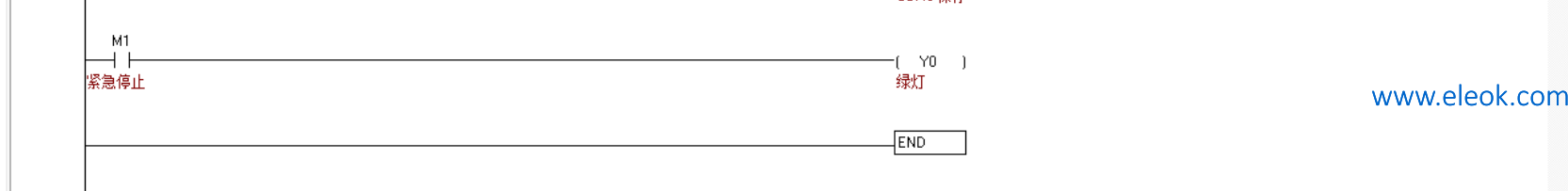

注解:1#PLC执行程序




------------我---------是--------分-----------割-----------线------------



2#PLC  程序





注解:

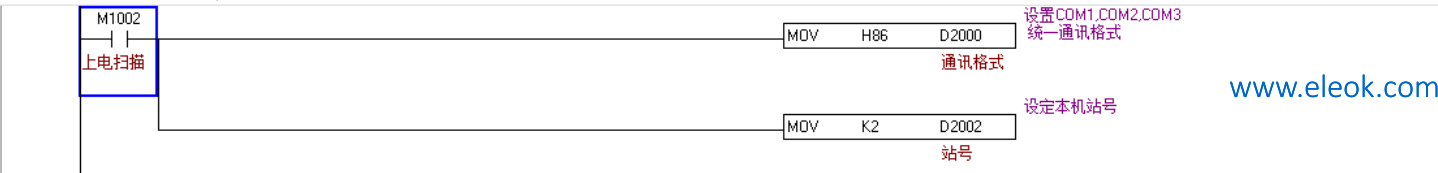

H86=   波特率=9600  数据为=7  偶校验 停止位=1
站号=  2







注解:2#PLC执行程序

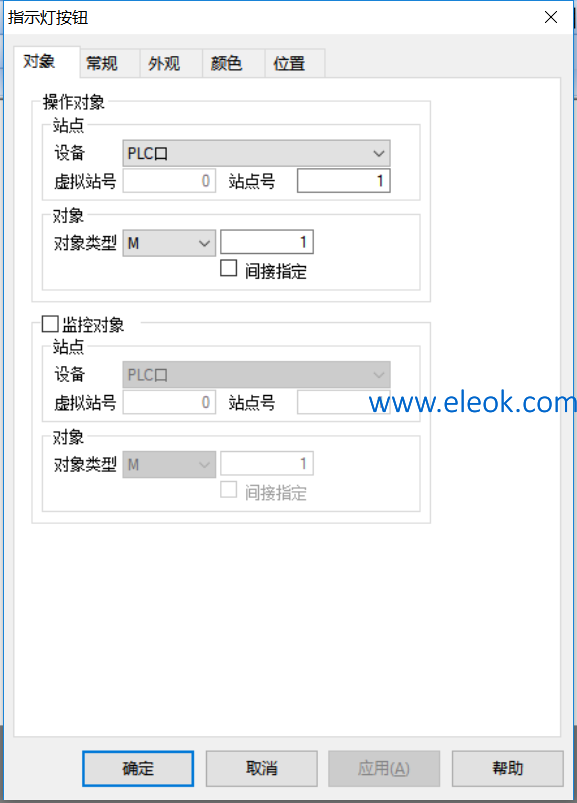

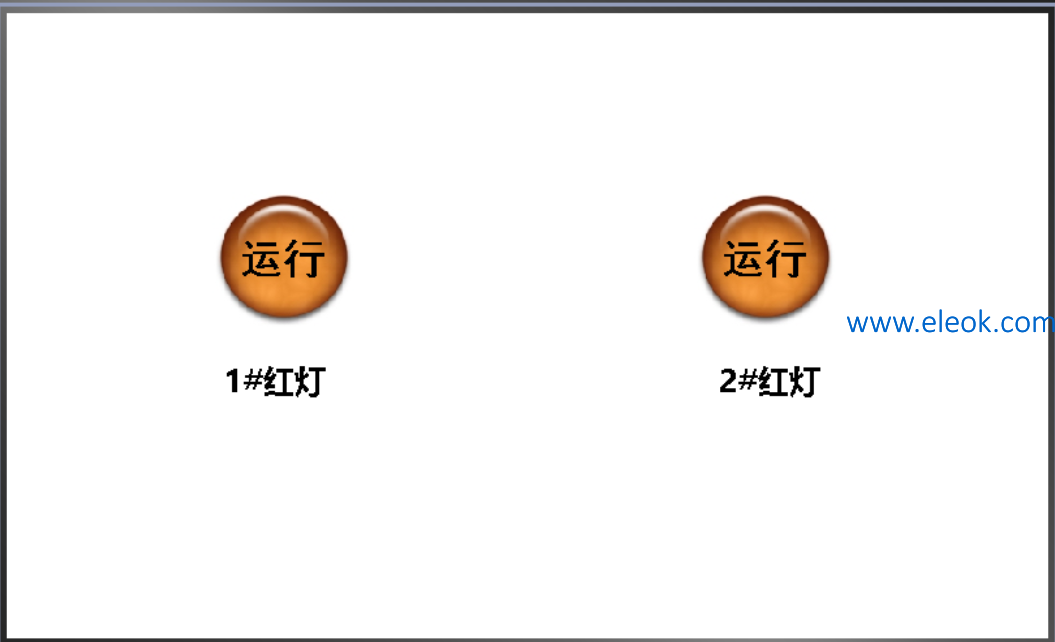

触发1#PLC红灯亮起的按钮

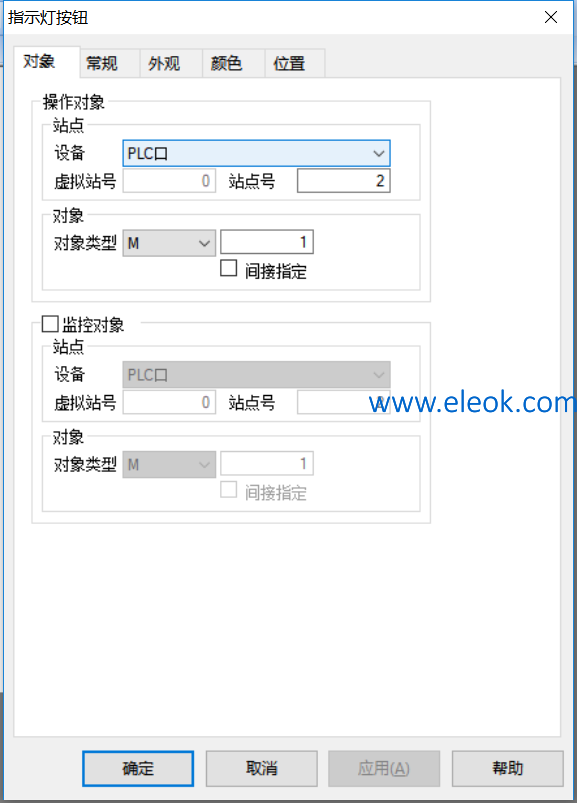

触发2#PLC红灯亮起的按钮
