建立S7 PLCSIM仿真软件与Wonderware INTOUCH通信

[复制链接]
jabinzhu 发表于 2018-7-25 14:33:41 | 显示全部楼层 |阅读模式
一、INTOUCH与S7 PLCSIM通讯
  • 设置本机IP地址,如192.168.0.1;
  • 使用SIMATIC Manager建立一个项目,PLC地址设置如:192.168.0.1,建立一个DB1,数据如DB1.DBW0;
  • 启动PLCSIM,并下载;
  • 启动NetToPLCsim,添加Server,IP地址都选择192.168.0.1后启动Server;
  • 打开ArchetrA System Management Consloe进行配置,事先得安装DASSIDirect驱动;
  • 配置DASSIDirect驱动,Network Address 为192.168.0.1,在Device Groups中建立S7Test,100ms,配置好后激活;
  • 启动Intouch,建立一个窗口,在Special菜单中选择Access Names,增加一个S7Test,Access Name:S7Test,Application Name:DASSIDirect,Topic Name:S7Test;
  • 在Special菜单中选择Tagname DIcionary,建立一个DB1DBW0的I/O Integer标记名,Access Name为S7Test,Item中输入db1,w0(对应SIEMENS DB1.DBW0)(注意这里是逗号不是点);
  • 在窗口中加入一个文本,显示模拟量值,连接DB1DBW0,启动Runtime测试


二、Wonderware IDE与S7 PLCSIM通讯
  • 设置本机IP地址,如192.168.0.1;
  • 使用SIMATIC Manager建立一个项目,PLC地址设置如:192.168.0.1,建立一个DB1,数据如DB1.DBW0;
  • 启动PLCSIM,并下载;
  • 启动NetToPLCsim,添加Server,IP地址都选择192.168.0.1后启动Server;
  • 打开ArchetrA System Management Consloe进行配置,事先得安装DASSIDirect驱动;
  • 配置DASSIDirect驱动,Network Address 为192.168.0.1,在Device Groups中建立S7Test,100ms,在Device Items中配置一个Test1.DisplayINT,Item Reference输入db1,w0(注意这里是逗号不是点),配置好后激活
  • 启动ArchestrA IDE,建立一个空Galaxy,建立一个WinPlatform实例,并在之下建立一个DDESulteLinkClient实例;
  • DDESulteLinkClient实例中Server node输入本机PC名或192.168.0.1或LocalHost,Server name中输入DASSIDirect,在Topic选项中增加S7Test;
  • 建立一个对象,插入属性为Integer型DisplayINT,建立一个实例,将实例拖入IO Devices中的S7Test中
  • 部署后测试
Nettoplcsim-S7o-v-1-2-4-0.zip (1.95 MB, 售价: 1 E币)

完整图文教程: Intouch与PLCSIM通讯.pdf (605.52 KB, 售价: 3 E币)

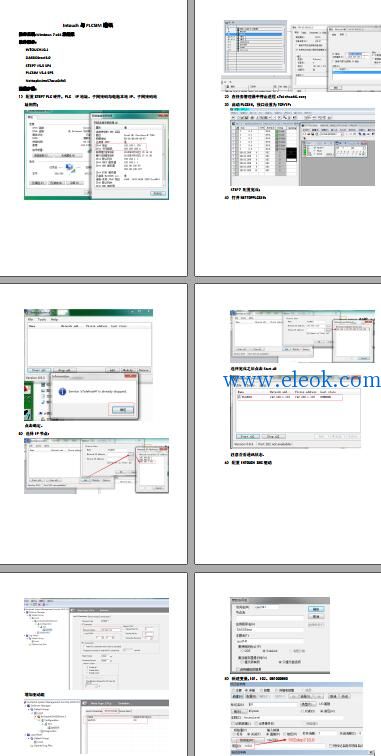

文档部分内容截图:
lmcrazy 发表于 2024-12-2 08:52:12 | 显示全部楼层
nb,谢谢楼主
