(1)模拟量模块输出信号的选择
通过对模拟量模块连接端子的选择，可以得到两种信号，0~10V或0~5V电压信号以及4~20mA电流信号。这里我们选择0~5V的电压信号进行控制。
(2)模拟量模块的增益及偏置调节
模块的增益可设定为任意值。然而，如果要得到最大12位的分辨率可使用0~4000。如图3，我们采用0~4000的数字量对应0~5V的电压输出。当然，我们可对模块进行偏置调节，例如数字量0~4000对应4~20mA时。
图3 模块的增益设定
(3)模拟量模块与PLC的通讯
对于与FX2N系列PLC的连接编程主要包括不同通道数模转换的执行控制，数字控制量写入FX2N-2DA等等。而最重要的则是对缓冲存储器(BFM)的设置。通过对该模块的认识，BFM的定义如附表。

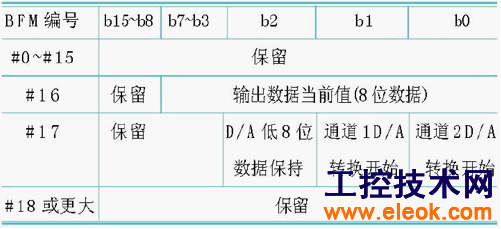

附表 BFM的定义
从附表中可以看出起作用的仅仅是BFM的#16、#17，而在程序中所需要做的则是根据实际需要给予BFM中的#16和#17赋予合适的值。其中：
#16为输出数据当前值。
#17:b0:1改变成0时，通道2的D/A转换开始。
b1:1改变成0时，通道1的D/A转换开始。
(4)控制系统编程

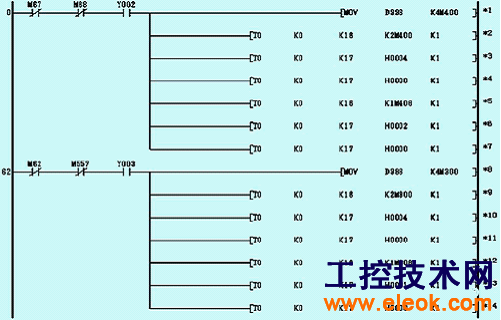

对于上例控制系统的编写程序如图4所示。
图4 控制系统编程 在程序中：
1) 当M67、M68常闭触点以及Y002常开触点闭合时，通道1数字到模拟的转换开始执行;当M62、M557常闭触点以及Y003常开触点闭合时，通道2数字到模拟的转换开始执行。
2) 通道1
· 将保存第一个数字速度信号的D998赋予辅助继电器(M400~M415);
· 将数字速度信号的低8位(M400~M407)赋予BFM的16#;
· 使BFM#17的b2=1;
· 使BFM#17的b2由1→0，保持低8位数据;
· 将数字速度信号的高4位赋予BFM的16#;
· 使BFM#17的b1=1;
· 使BFM#17的b1由1→0，执行通道1的速度信号D/A转换。
3) 通道2
· 将保存第二个数字速度信号的D988赋予辅助继电器(M300~M315);
· 将数字速度信号的低8位(M300~M307)赋予BFM的16#;
· 使BFM#17的b2=1;
· 使BFM#17的b2由1→0，保持低8位数据;
· 将数字速度信号的高4位赋予BFM的16#;
· 使BFM#17的b0=1;
· 使BFM#17的b0由1→0，执行通道2的速度信号D/A转换。
4) 程序中的K0为该数模转换模块的位置地址，在本控制系统中只用了一块模块，因此为K0，假如由于工艺要求控制系统还要再增加一块模块，则新增模块在编程时只要将K0改为K1即可。
(5)变频器主要参数的设置
根据控制要求，设置变频器的运行模式为外部运行模式，运行频率为外部运行频率设定方式，Pr.79=2;模拟频率输入电压信号为0~5V，所以，Pr.73=0;其余参数根据电机功率、额定电压、负载等情况进行设定。本文来源朗特威自动化商城
