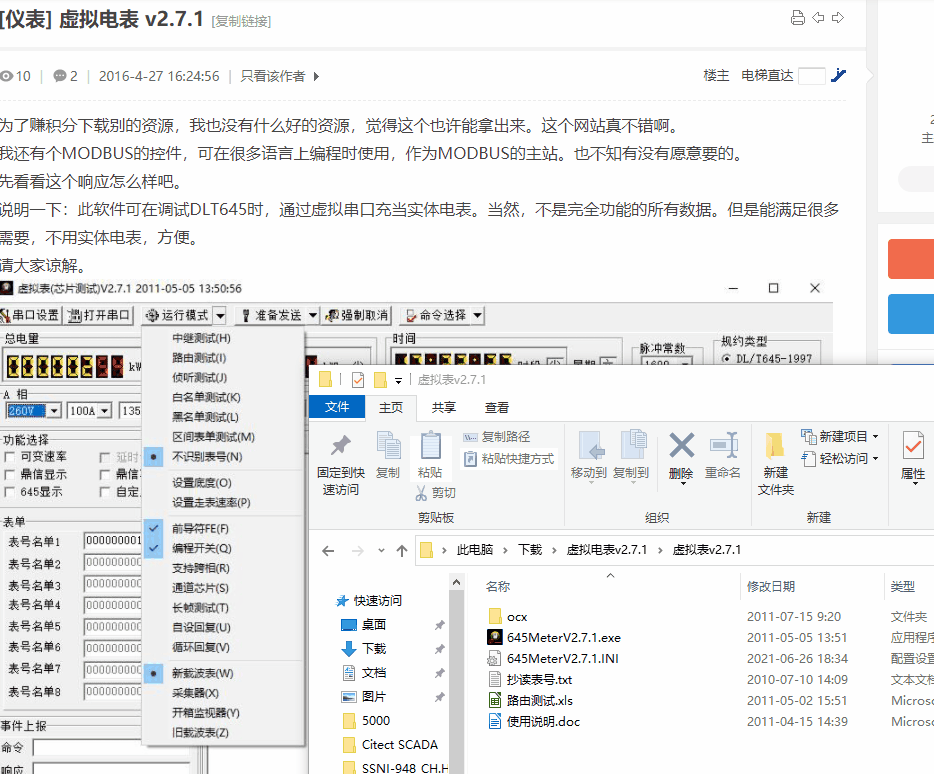

[仪表] 虚拟电表 v2.7.1

[复制链接]
gsyebox 发表于 2016-4-27 16:24:56 | 显示全部楼层 |阅读模式
为了赚积分下载别的资源,我也没有什么好的资源,觉得这个也许能拿出来。这个网站真不错啊。
虚拟电表v2.7.1.zip (1.59 MB, 售价: 10 E币)
先看看这个响应怎么样吧。
说明一下:此软件可在调试DLT645时,通过虚拟串口充当实体电表。当然,不是完全功能的所有数据。但是能满足很多需要,不用实体电表,方便。

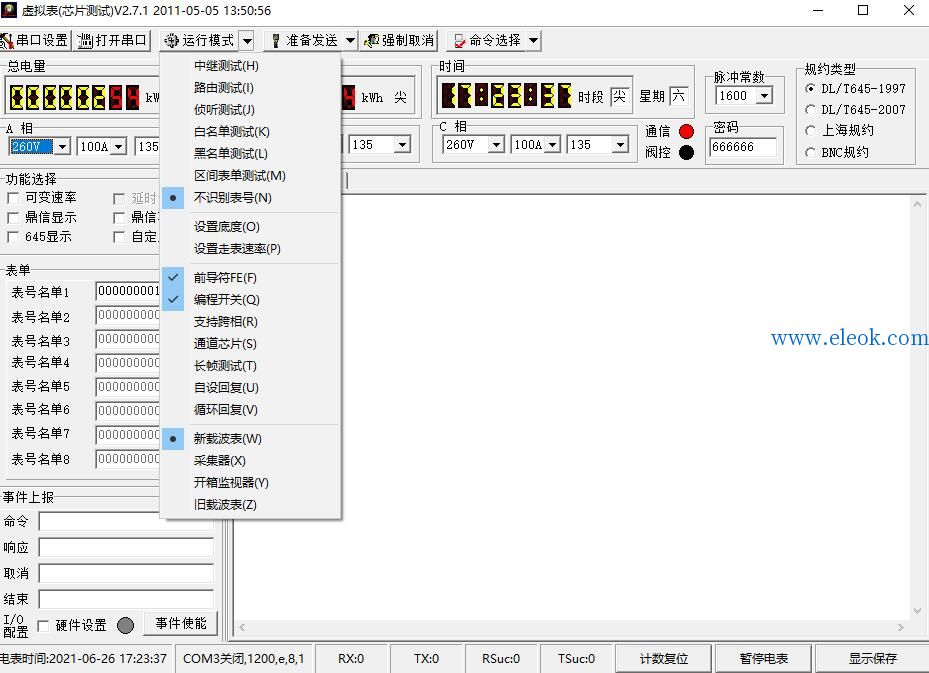

请大家谅解。 1.jpg
虚拟电表使用说明
虚拟表V2.5.2是根据DL/T645-1997规约、DL/T645-2007规约、上海规约和BNC智能终端规约设计的虚拟电表软件。
本软件主要的操作说明如下:
1.下拉菜单的电表参数包括:
功能类:中继测试,侦听测试,白名单测试,黑名单测试,区间表单测试,不识别表号
中继测试只针对TCT监控模块虚拟表模式;
侦听测试可针对监控645的TCT模块,监控载波的TCT模块或者监控串口数据的交互,对接收的数据进行解析(如果是监控载波鼎信报文,选择单/三相显示,可完成侦听记录/侦听报文的显示在“按相位分屏”和“不分屏”之间切换);
白名单为选中的表号有效;
黑名单为选中的表号无效;
区间表单为接收到所填黑名单区间内的表号无效;
不识别表号为对任意表号命令均有效。
命令类:设置底度----设置电量的底度。
使能类:前导符FE,编程开关,支持跨相,通道芯片,长帧测试,自设回复,循环回复。
前导符FE----选中响应帧有4个0xFE作为前导符;
编程开关----选中才能写设备地址地址有效;
支持跨相----只有中继测试时有效,选中则不进行相位比较,返回的相位信息为自身所处相位(目前表所处相位是根据表号决定,表号除以3,余数为0,相位为C相;相余数为1,相位为A相;余数为2,相位为B相);
通道芯片----中继测试时无效,不选中时响应的报文带1字节的相位信息;
长帧测试----自定义长帧测试的数据标识。
设置长帧命令表示当接到这条命令,将数据标识后的数据内容存储起来,最大255个字节,响应报文的数据域只有数据标识;
读取长帧命令表示当接到这条命令,按数据标识后设置的长度(1字节,小于之前发送的存储数据长度)回复之前存储的数据内容。
自设回复----自定义响应报文的内容
选中自设回复后,任何命令都将按自定义的报文进行响应。
控制码:1个字节
数据域:使用者自定义数据域内容,可自由选择是否加0x33或数据域翻转处理,最大255个字节。
后续字节:使用者自定义在645响应帧后添加的内容。
循环回复----按规律循环回复特定报文,使用者可自定义起始字节数和终止字节数,范围为0~255。
注意:自设回复和循环回复使能二选一,不能同时有效。
表类型:新载波表,采集器,开箱监视器,旧载波表
2.事件上报功能
注意:使用者自行定义四个输入框内容
命令框:读事件上报的命令
响应框:上报的事件
取消框:取消事件上报状态的命令
结束框:回复事件上报状态已取消
I/O配置:选择为硬件设置,只需点击“事件使能”就置上事件上报状态;不选择为软件设置,点击“事件使能”后接受到特定报文才置上事件上报状态。
3.快捷键
ALT+S:在1200 / 2400 / 4800 / 9600bps之间快速切换串口波特率。
ALT+A:快速切换是否循环回复。
4.可变速率
选中时此表为可变速率表,支持从1200,2400,4800,9600自动向上变速,变速条件为正确应答使用者规定的次数。
5.命令选择
使用者可自定义哪些命令响应,哪些命令不响应,其中选中的命令会响应。
注意:现在只针对DL/T645-1997的两条读表号命令。
6.提示说明
在软件开启时,在操作记录中将对主要的几个菜单选项进行提示,帮助使用者更好地确定软件应用时的条件。
7.645显示
只处理DL/T645协议报文。
8.延时选择
只在645显示被选择时使能。
(1)响应延迟
收到命令帧后响应延迟,范围为0-5000ms。
(2)字节延迟
字节之间停顿时间, 范围为0-5000ms。
(3)首字节后延迟
首字节响应后停顿时间, 范围为0-500ms。
只在首字节响应后,虚拟表会延迟延时响应后续字节。
如果选择随机,虚拟表将在0至所选时间内随机一个时间后对命令进行各种延迟。
9.鼎信显示
只在侦听测试模式下显示鼎信协议报文,解析报文。
10.鼎信不解析
只在侦听测试模式下显示鼎信协议报文,不解析报文。
11.自定义数据
按测试要求填写一些645数据项内容。
12.组命令帧
弹出命令发送组帧窗口,这是模拟通道芯片下的设备作为主动发起方,命令帧格式必须符合645规约格式。
需要通信的表号会列于列表中,使用者可以直接用txt文档导入表号,或者一个个输入编辑,双击表号改变表号的选择状态,或者使用右键全部选择/全部取消。
控制码:1个字节
数据域内容:
(1)645数据标识
97为2个字节,07为4个字节,填写的内容无需加0x33和翻转处理。
(2)645数据帧格式
完整的645帧,需要表号,控制码和数据内容三个部分。
(3)自定义数据格式
数据域内容由使用者自定义。





xuezg7812 发表于 2021-6-26 17:13:55 | 显示全部楼层
我下载了虚拟电表v2.7.1,打开时显示没有注册类
admin 发表于 2021-6-26 18:37:32 | 显示全部楼层
xuezg7812 发表于 2021-6-26 17:13
我下载了虚拟电表v2.7.1,打开时显示没有注册类

测试了一下正常,如果你的电脑里缺少相应组件会提示需要注册组件,可以打开里面的ocx目录看一下。

langwowo 发表于 2023-2-4 10:16:34 | 显示全部楼层
我下载后也提示没有注册类
admin 发表于 2023-2-4 11:01:38 | 显示全部楼层
langwowo 发表于 2023-2-4 10:16
我下载后也提示没有注册类

我也下载测试了一下正常呀。我是用windows10 64bit操作系统(如果是其他操作系统解决办法类似但不一样,可以网上搜索查一下),一般默认是不带mscomm32控件的,所以需要首先自己安装一下这个控件。

解压压缩包,有个ocx目录
把其中的Mscomm.srg, Mscomm32.ocx,Mscomm32.dep三个文件拷贝到C:\Windows\SysWOW64\ 目录下。
然后“以管理员身份运行”,打开cmd
在cmd里输入regsvr32 %windir%\SysWOW64\mscomm32.ocx 然后回车,如果提示成功就ok了。
也可以参考一下这篇文章:
https://blog.csdn.net/ywxk2016/article/details/78934510
然后运行程序,测试,正常,没遇到提示注册类的问题。
